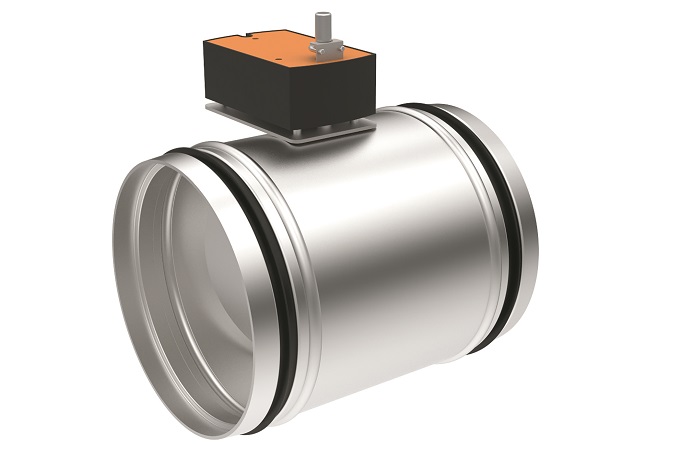

Универсальный воздушный клапан КАНАЛ-КВ

Универсальный воздушный клапан КАНАЛ-КВ — регулирующий и отсечной элемент канальной системы серии КАНАЛ. Применяется на приточных и вытяжных участках для настройки расхода и перекрытия воздуховода.

Технические характеристики

Конструкция

Корпус клапана собран из стального профиля с боковыми панелями и рассчитан на встраивание в разрыв воздуховода. Поворотные лопатки закреплены на осях в подшипниковых опорах и связаны шестерёнчатой передачей, поэтому весь пакет поворачивается синхронно от общего вала.

Вал выведен наружу под ручной сектор или электропривод. Корпус и лопатки изготавливают из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей; присоединительные размеры соответствуют типоразмерному ряду серии КАНАЛ.

Принцип работы

Поворот лопаток меняет живое сечение канала: в промежуточных положениях клапан дросселирует поток и позволяет вывести участок на проектный расход, в закрытом — отсекает ветку от остальной сети. Универсальное исполнение работает как на притоке, так и на вытяжке, в том числе на разветвлениях магистрали.

Исполнения и обозначения

Как подобрать

• По сечению воздуховода и присоединительным размерам участка.
• По задаче: балансировка расхода, отсечка ветки или переключение потоков.
• По требуемой плотности закрытия — от неё зависит наличие уплотнений на кромках лопаток.
• По типу управления: ручной сектор либо электропривод с нужным моментом и напряжением.
• По среде и температуре перемещаемого воздуха.

Монтаж и обслуживание

• Клапан монтируют на фланцах с прокладками, ось лопаток располагают так, чтобы привод был доступен.
• Перед клапаном выдерживают прямой участок: завихрения снижают точность регулирования.
• Ручной сектор фиксируют после балансировки, положение отмечают на корпусе.
• Привод подключают по схеме производителя, с проверкой хода на открытие и закрытие.
• При обслуживании очищают оси и кромки лопаток от пыли, проверяют затяжку тяг и шестерён.

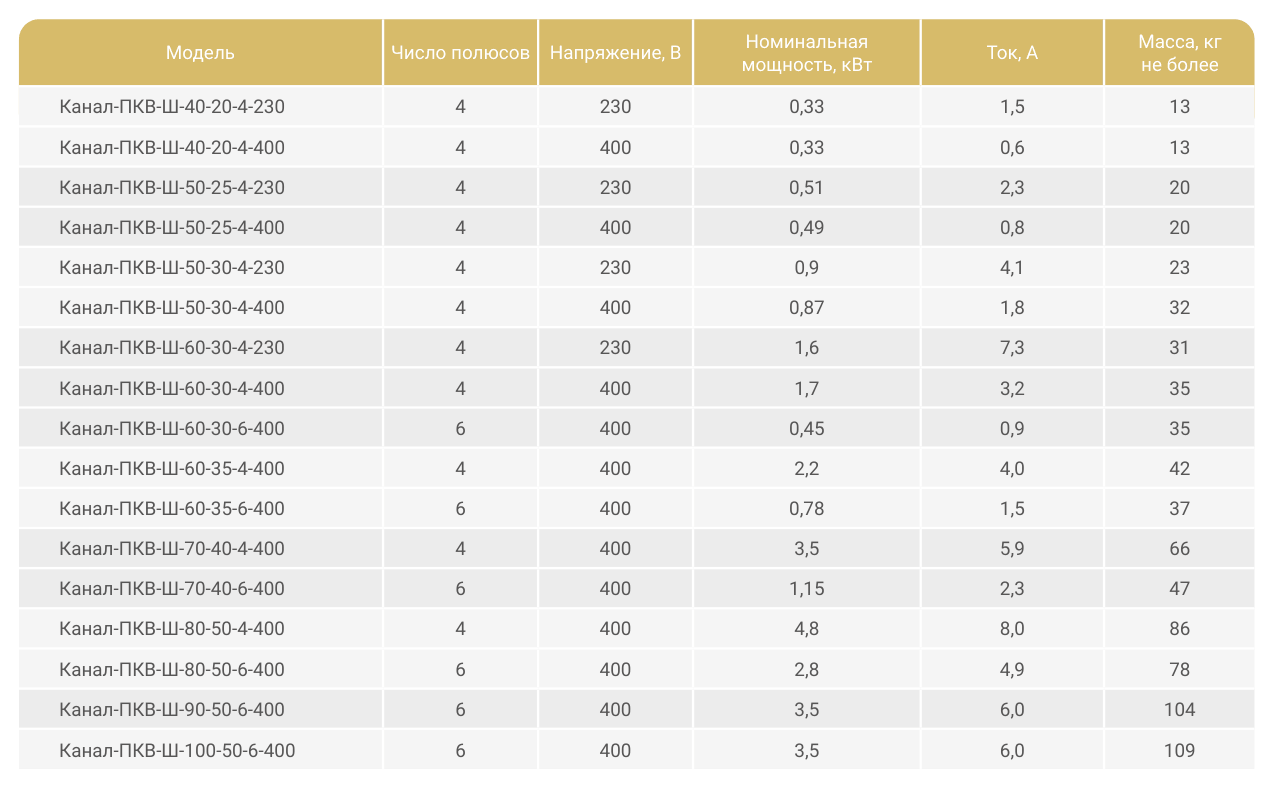

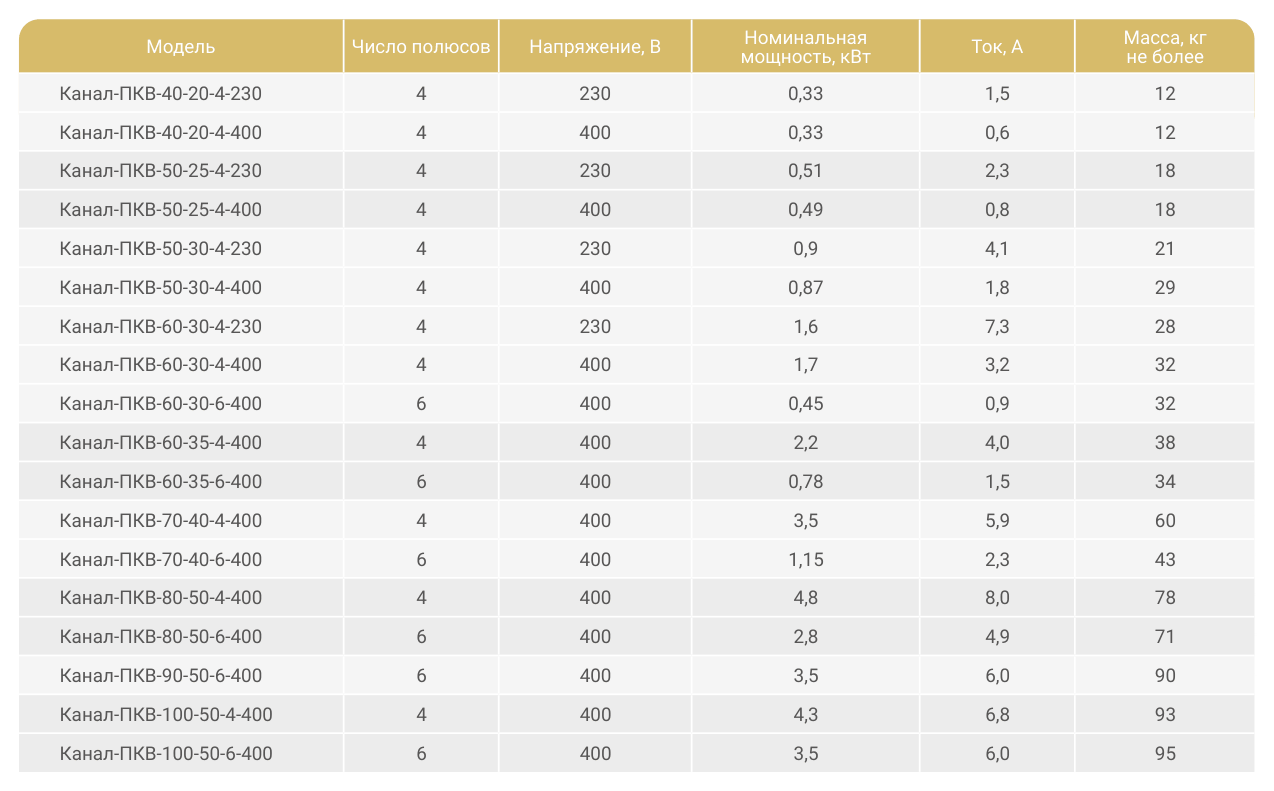

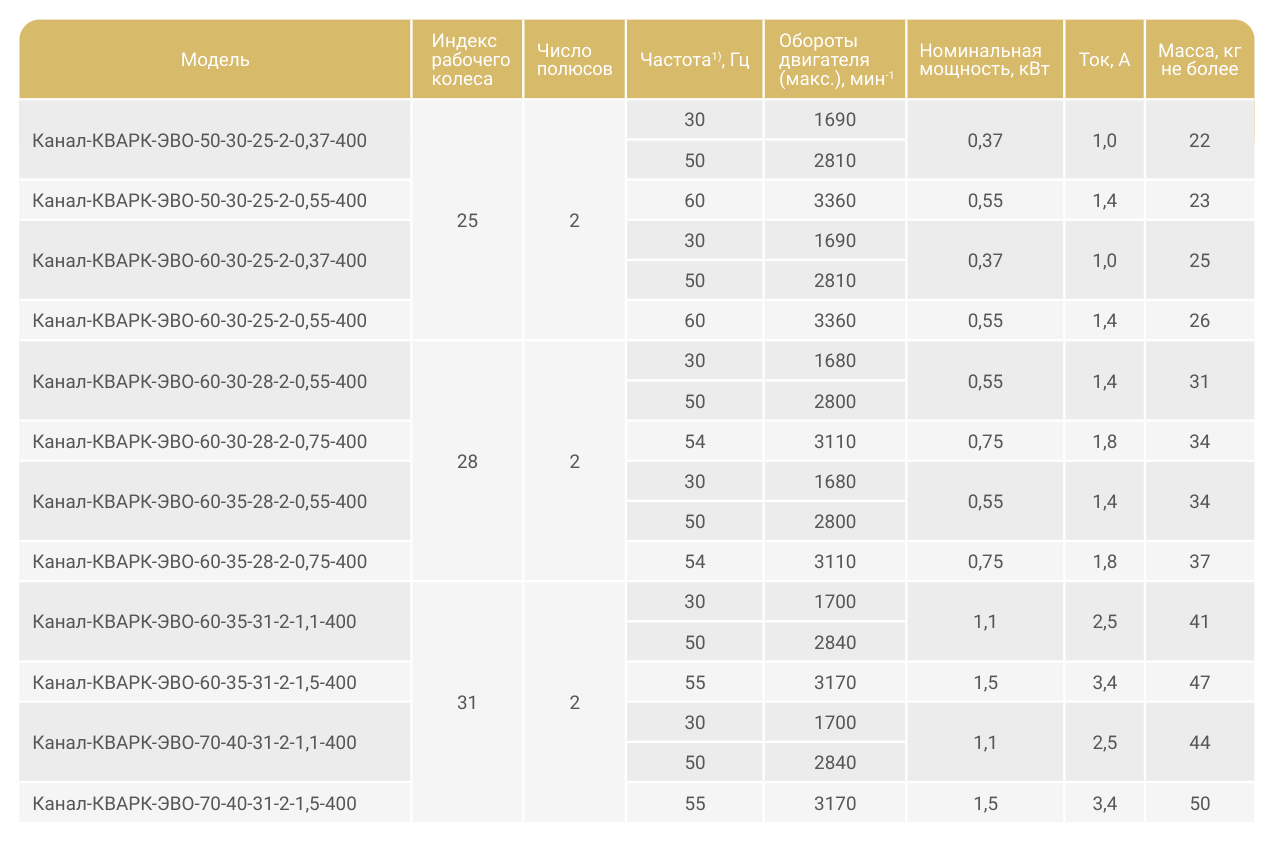

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
