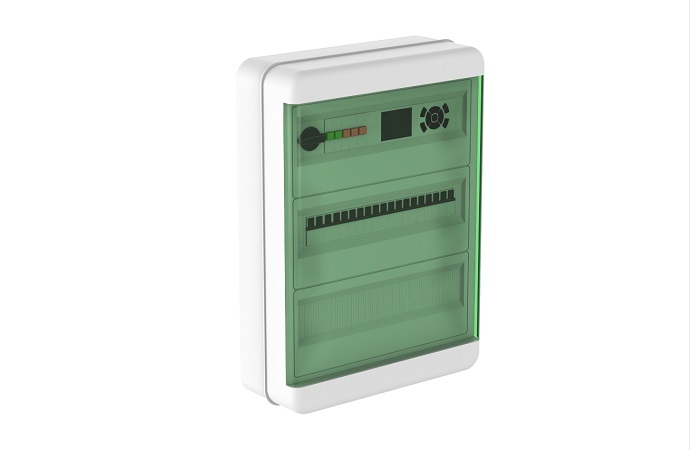

Шкаф автоматики КАНАЛ-САУ

Шкаф автоматики КАНАЛ-САУ — элемент управления канальной системы серии КАНАЛ. Собирает силовую часть и цепи регулирования канального оборудования в одном корпусе и задаёт режимы работы вентиляторов, нагревателей и клапанов.

Технические характеристики

Конструкция

Шкаф выполнен в металлическом корпусе с монтажной панелью, на которой размещаются аппараты защиты, пускорегулирующая аппаратура, контроллер и клеммные ряды для внешних цепей. На лицевой панели расположены органы управления и индикация состояния системы.

Состав шкафа определяется конфигурацией канальной установки: числом вентиляторов, типом воздухонагревателя и воздухоохладителя, наличием клапанов с приводами и датчиков. Элементы серии КАНАЛ стыкуются между собой по типоразмерному ряду, поэтому автоматика поставляется согласованной с остальным оборудованием линии.

Принцип работы

Шкаф принимает сигналы датчиков температуры, перепада давления и положения клапанов, обрабатывает их и управляет исполнительными устройствами. Он поддерживает заданную температуру приточного воздуха, отрабатывает защиту водяного нагревателя от замораживания и контролирует загрязнение фильтра.

Исполнения и обозначения

Как подобрать

• По составу канальной системы и числу управляемых устройств
• По мощности и схеме питания вентиляторов и нагревателя
• По типу нагрева: водяной или электрический — от этого зависит алгоритм защиты
• По перечню требуемых функций регулирования и сигнализации
• По необходимости связи с диспетчерской системой объекта

Монтаж и обслуживание

• Размещение шкафа в сухом помещении с подходом с фронта и допустимой температурой
• Раздельная прокладка силовых и сигнальных линий с маркировкой жил
• Подключение датчиков и приводов по схеме, приложенной к шкафу
• Проверка уставок регулирования и работы защит при пусконаладке
• Периодический осмотр, протяжка клемм и очистка внутреннего объёма от пыли

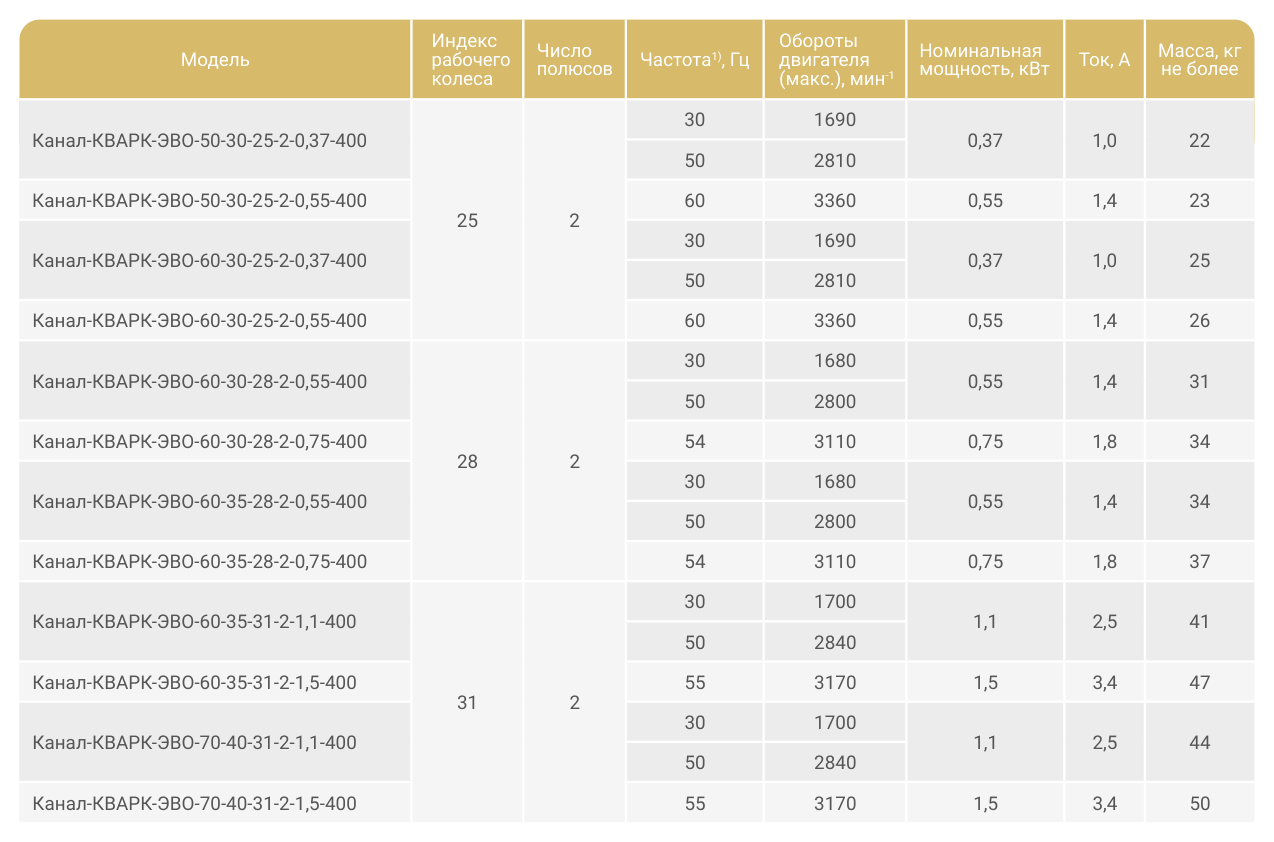

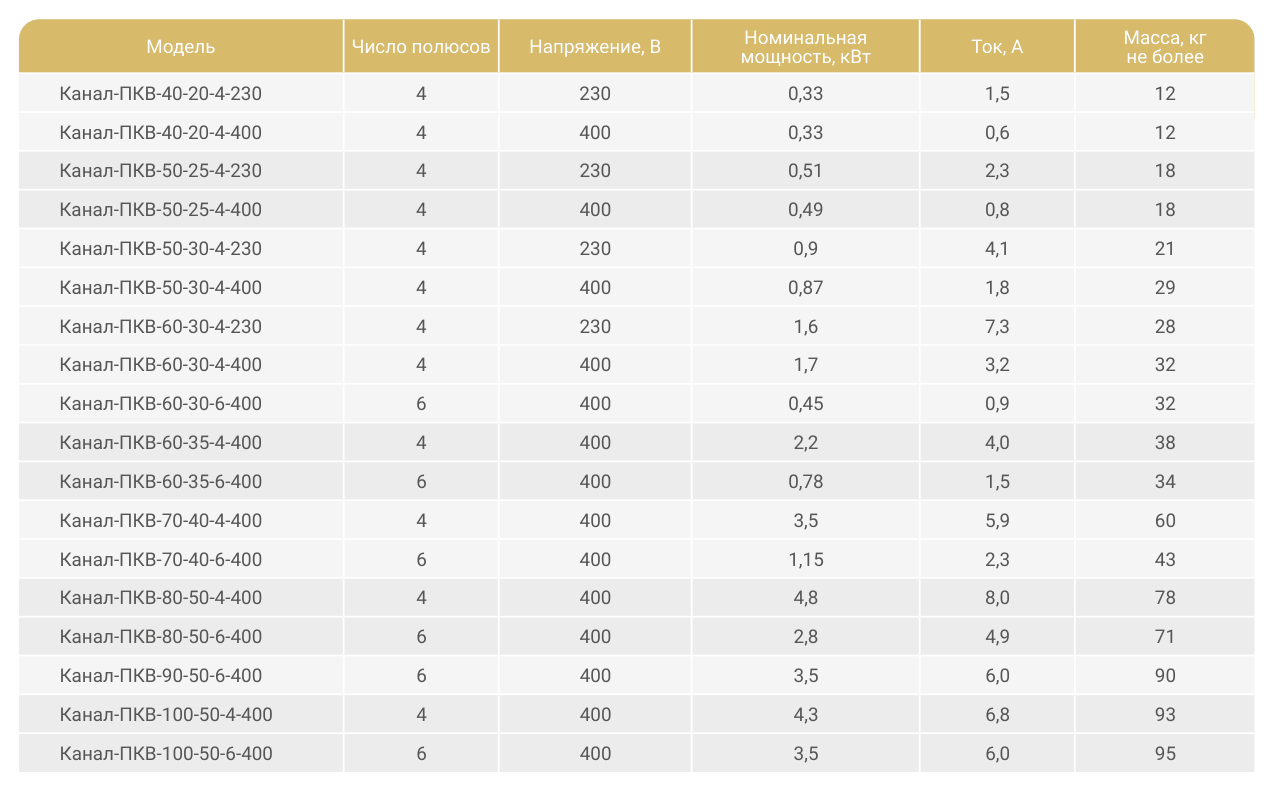

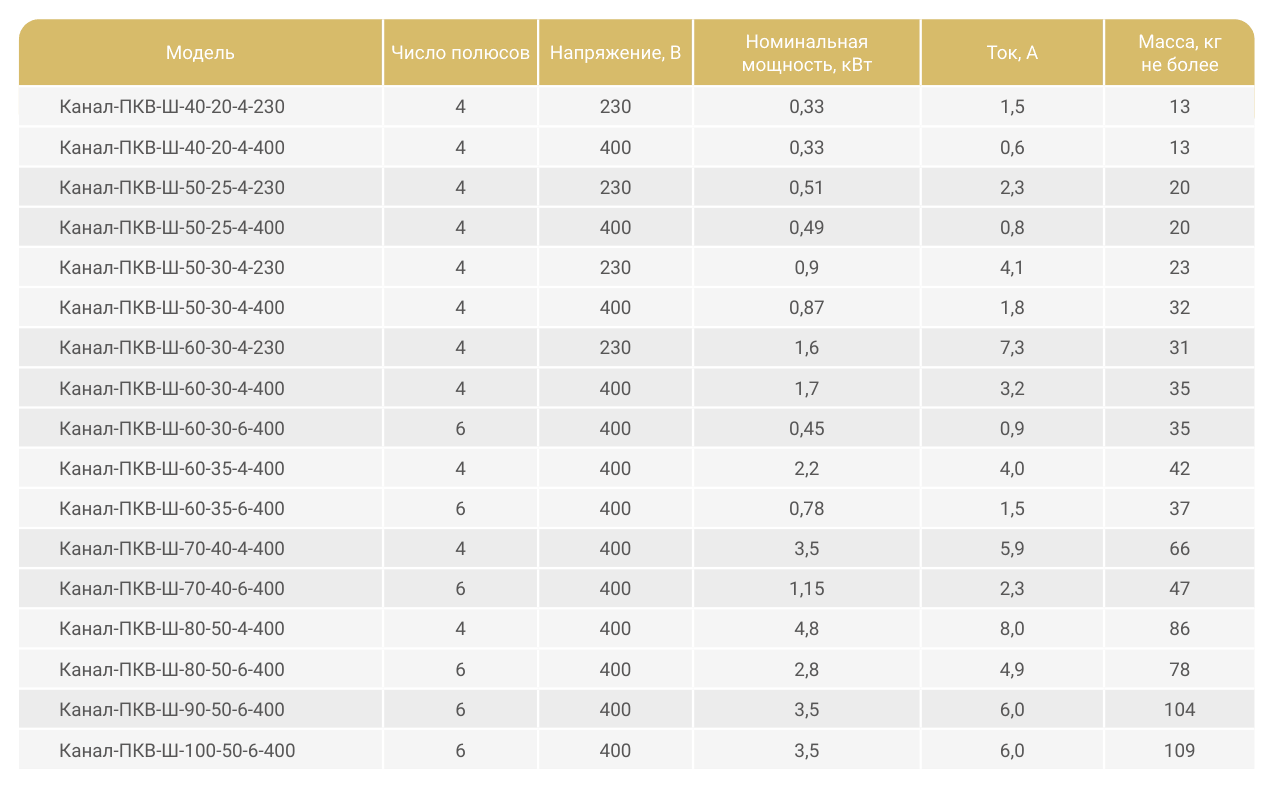

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
