Комплект монтажных кронштейнов Канал-КМВ

Технические характеристики

Конструкция

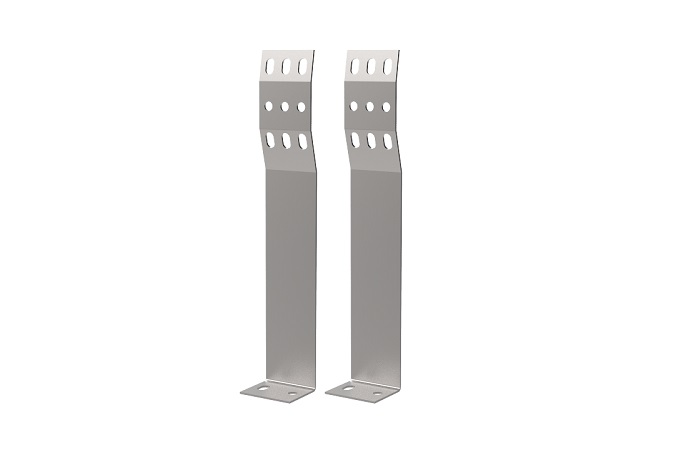

В комплект входят два кронштейна и винты для крепления кронштейна к вентилятору. Детали рассчитаны на посадочные размеры вентиляторов Канал-ВЕНТ, поэтому подгонка по месту не требуется, а сборка узла выполняется штатным инструментом.

Комплект поставляется как отдельный элемент по дополнительному заказу и не входит в базовую комплектацию вентилятора. Кронштейны воспринимают вес машины и передают его на несущие конструкции, разгружая присоединённые участки воздуховодов.

Принцип работы

Кронштейны фиксируют корпус вентилятора в проектном положении, снимая нагрузку с воздуховодов и присоединительных элементов. За счёт этого сохраняется геометрия трассы, а демонтаж вентилятора для обслуживания выполняется без разборки соседних участков сети.

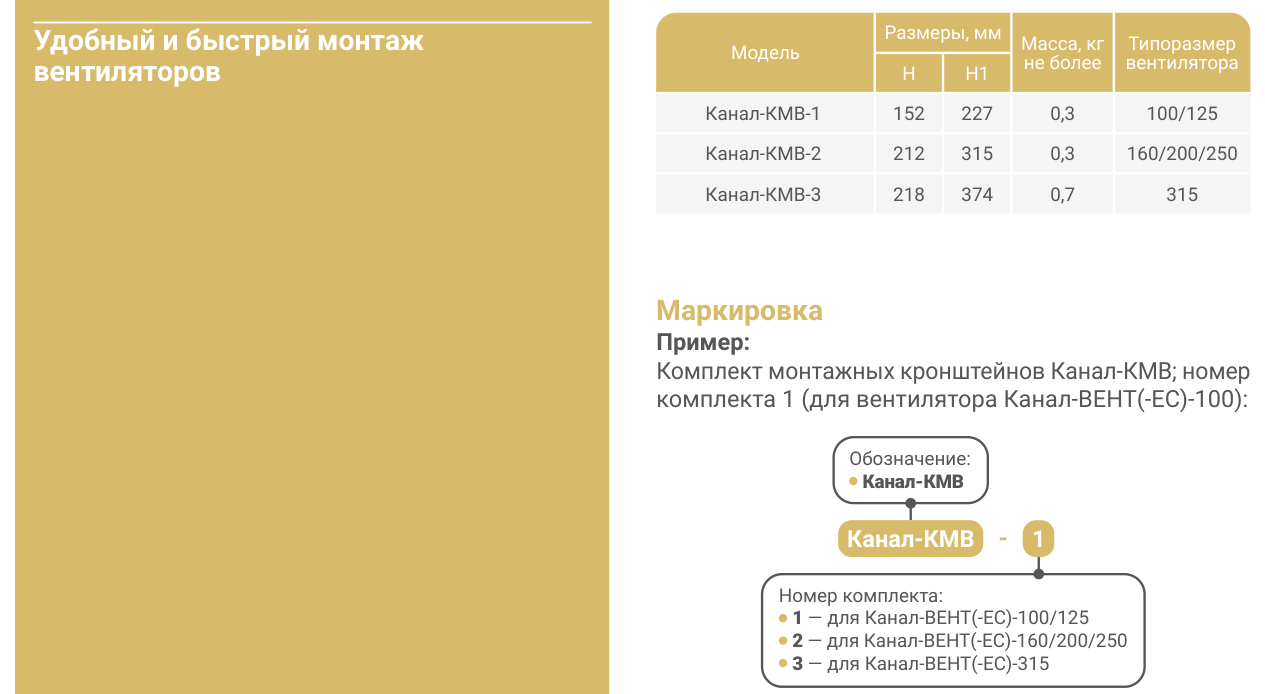

Исполнения и обозначения

Как подобрать

• Типоразмер вентилятора Канал-ВЕНТ, который нужно закрепить
• Способ крепления к несущей конструкции: стена, потолок, рама
• Масса вентилятора и допустимая нагрузка на основание
• Необходимость виброизолирующих прокладок под кронштейн

Монтаж и обслуживание

• Закрепите кронштейны на вентиляторе входящими в комплект винтами
• Установите вентилятор так, чтобы вес не передавался на воздуховоды
• Проверьте горизонтальность и отсутствие перекоса корпуса
• Периодически контролируйте затяжку крепежа после пуска системы

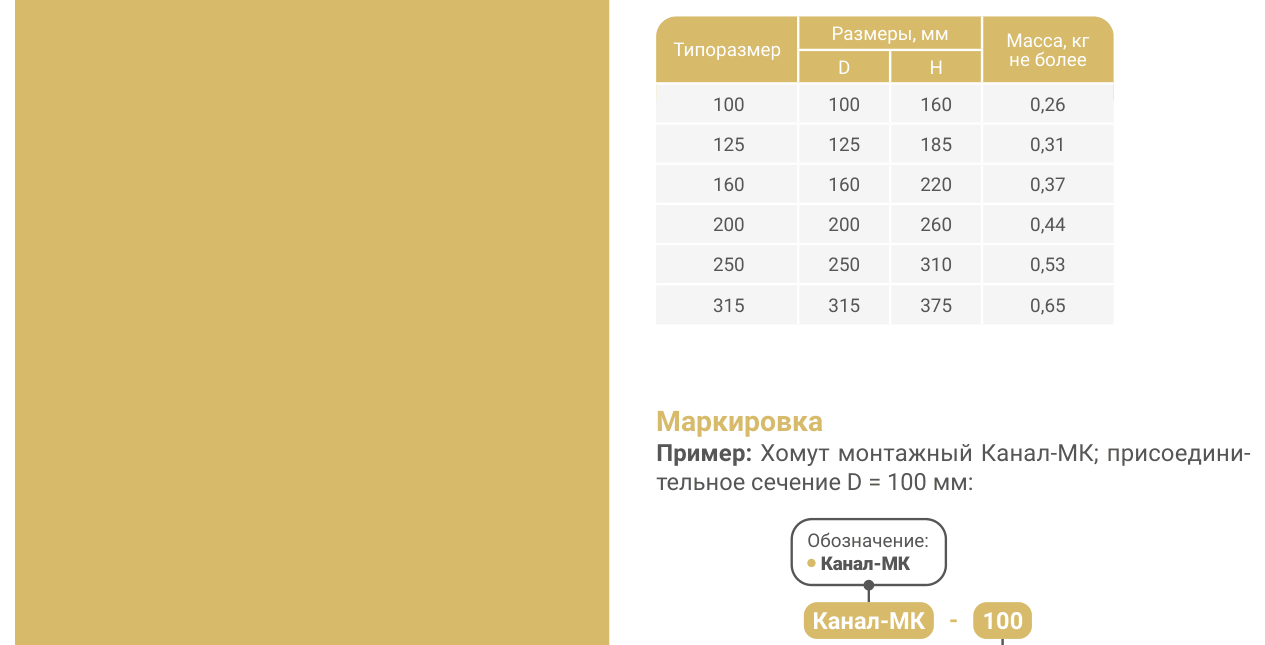

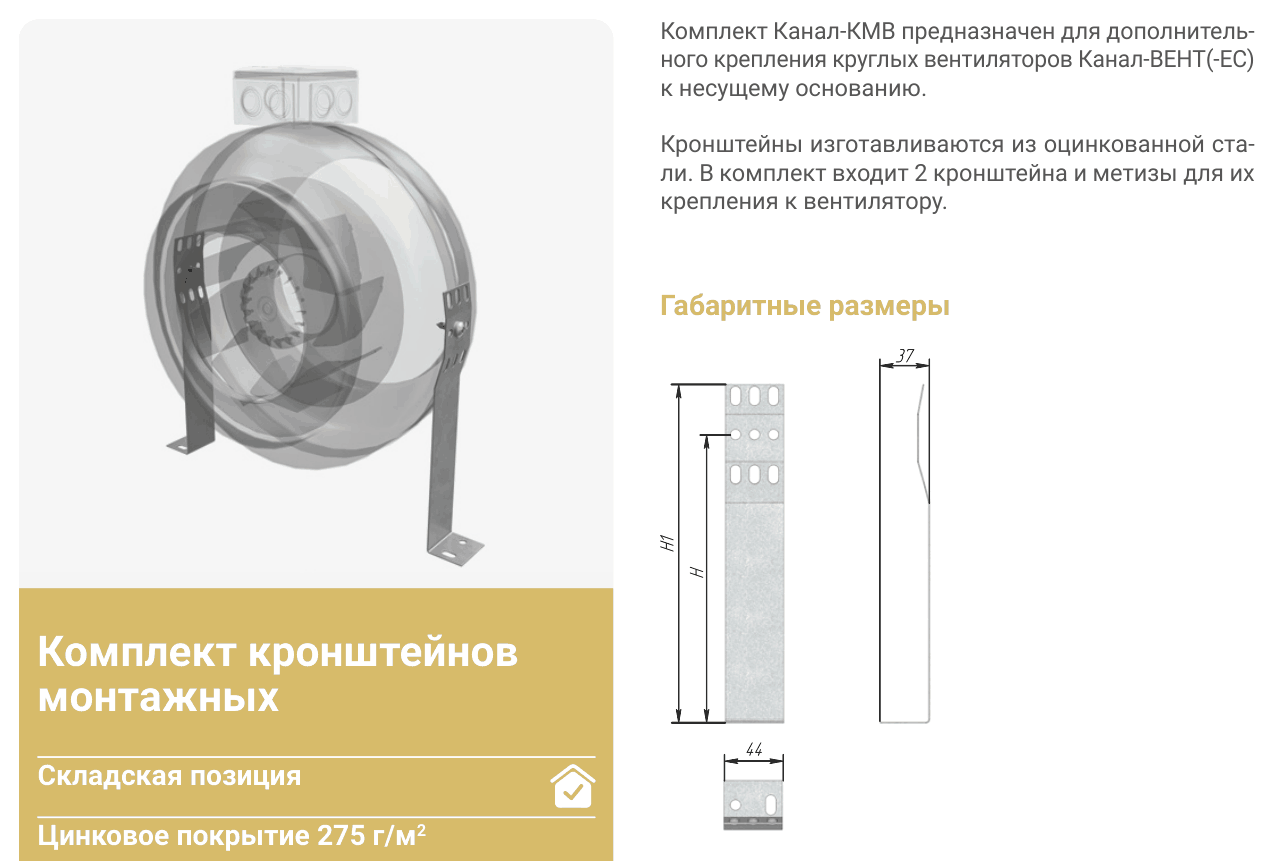

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
