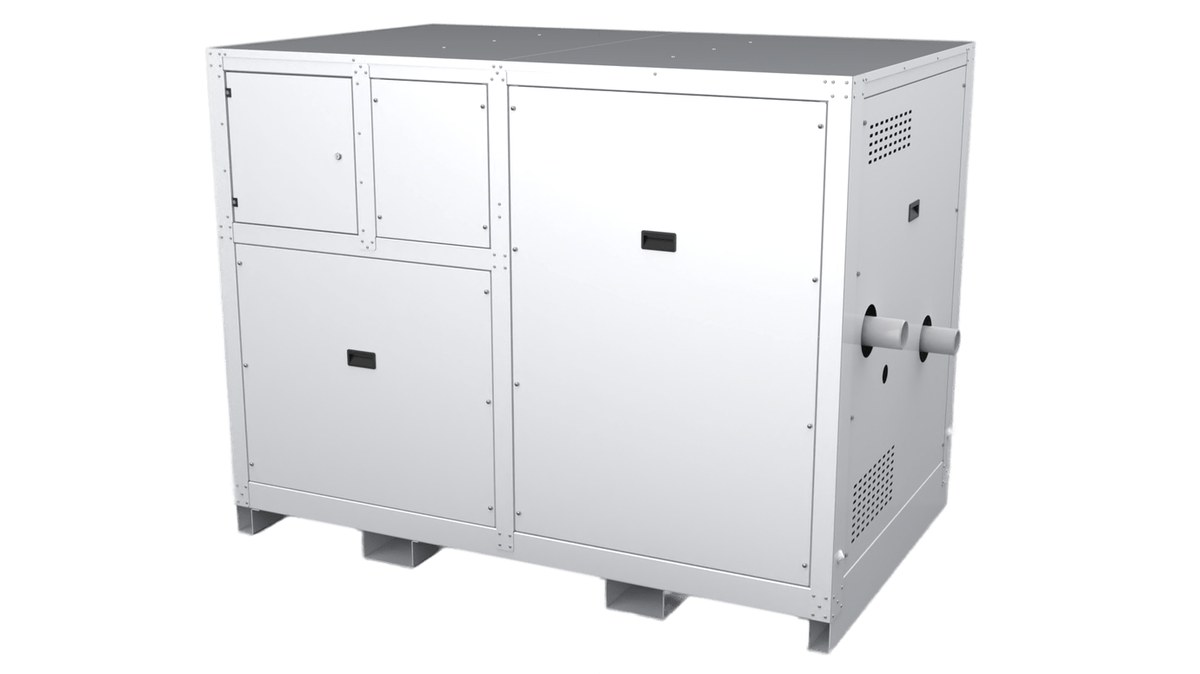

Гидромодуль АкваВЕНС 2.0 КНБ

Технические характеристики

Конструкция

Изделие собирается на заводе и поставляется готовым узлом. В состав в зависимости от схемы входят центробежные насосы, расширительные баки, аккумулирующие баки, запорная и предохранительная арматура, контрольно-измерительные приборы и прочее необходимое оборудование.

Характеристику насосов выбирают по требуемому расходу и суммарным потерям давления в агрегатах и обвязке. Объём расширительного бака соответствует температурному расширению теплоносителя при заданном температурном графике, а аккумулирующий бак увеличивает объём контура.

Принцип работы

Аккумулирующий бак увеличивает инерционность системы тепло- и холодопотребления: он сглаживает колебания нагрузки и уменьшает число пусков компрессоров при малом расходе у потребителей. Насосная группа при этом удерживает расчётный расход через испаритель холодильной машины.

Исполнения и обозначения

Как подобрать

• Расход и напор насосов принимают по нагрузке и гидравлике контура
• Объём аккумулирующего бака подбирают по требуемой инерционности системы
• Расширительный бак рассчитывают по температурному графику и объёму теплоносителя
• Учитывают тип теплоносителя: вода или раствор гликоля
• Согласуют схему с моделью чиллера и составом потребителей

Монтаж и обслуживание

• Устанавливается в техпомещении, основание должно выдерживать вес заполненных баков
• Подключение к контуру выполняют по проектной схеме обвязки
• Контур заполняют, промывают и удаляют воздух перед пуском насосов
• Давление в расширительном баке и настройку предохранительного клапана проверяют при наладке
• При обслуживании контролируют насосы, арматуру и показания КИП

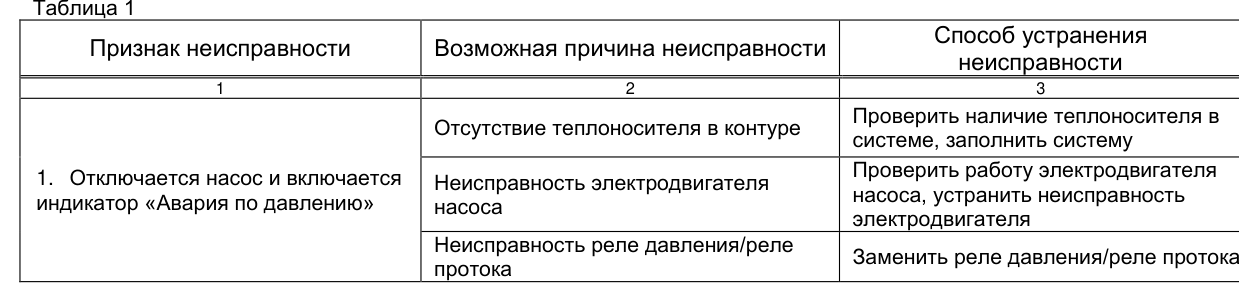

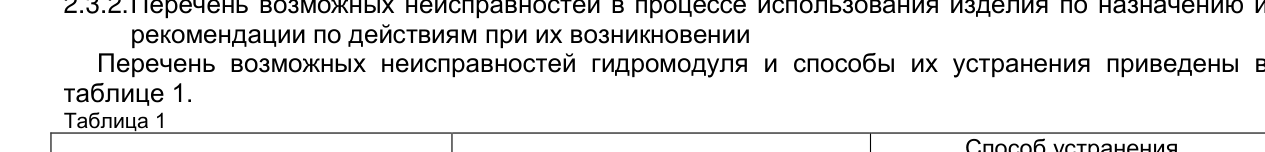

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
