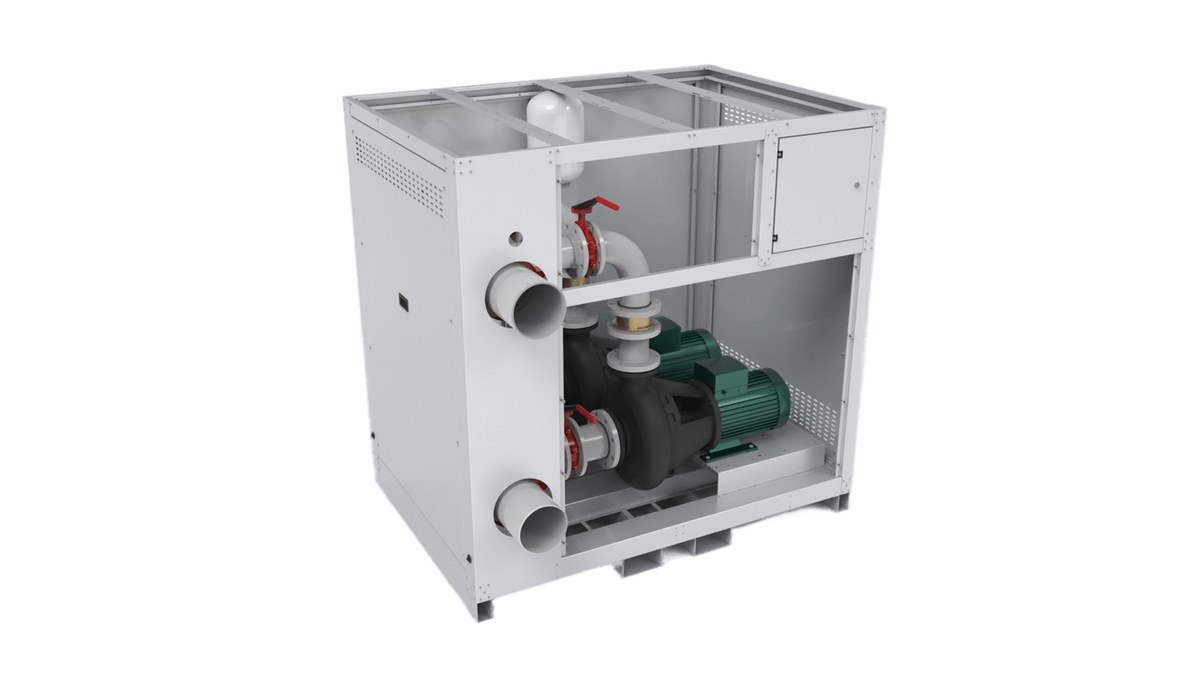

Гидромодуль АкваВЕНС 2.0 КН
⚙️ Подбор и заказ
Характеристики
Описание
Технические характеристики
Конструкция
Гидромодуль поставляется готовым заводским изделием. В состав, в зависимости от схемы, входят центробежные насосы, расширительные баки, запорная и предохранительная арматура, аккумулирующие баки, контрольно-измерительные приборы и прочее необходимое оборудование.
Насосы подбирают так, чтобы напор компенсировал потери давления в агрегатах системы и в её обвязке при заданном расходе. Объём расширительного бака рассчитывают по температурному расширению теплоносителя для принятого температурного графика системы.
Принцип работы
Гидромодуль замыкает гидравлическую часть системы холодоснабжения: он поддерживает расход через испаритель и потребителей, компенсирует изменение объёма теплоносителя и удерживает давление в допустимых пределах. Изделие работает как с чиллерами АкваМАКК и АкваМАРК, так и с машинами других производителей.
Исполнения и обозначения
Исполнение КН собирается по выбранной схеме. Состав насосной группы, объём баков и комплект арматуры уточняются по опросному листу.
Как подобрать
- Расход теплоносителя определяют по холодопроизводительности и температурному графику
- Напор насосов принимают по сумме потерь в агрегатах и обвязке системы
- Объём расширительного бака рассчитывают по температурному расширению теплоносителя
- Уточняют потребность в аккумулирующем баке для инерционности контура
- Согласуют схему обвязки с типом чиллера и составом потребителей
Монтаж и обслуживание
- Модуль устанавливают в техническом помещении на подготовленное ровное основание
- Подключение к контуру выполняют через ответные фланцы или резьбовые соединения
- Систему заполняют и удаляют воздух до первого пуска насосов
- Настройки предохранительной арматуры и давление в баке проверяют при пусконаладке
- При обслуживании контролируют работу насосов, фильтров и КИП

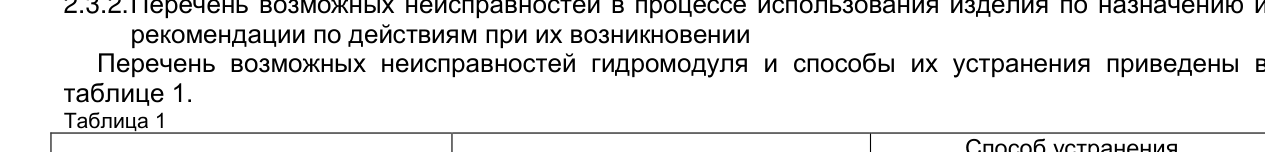

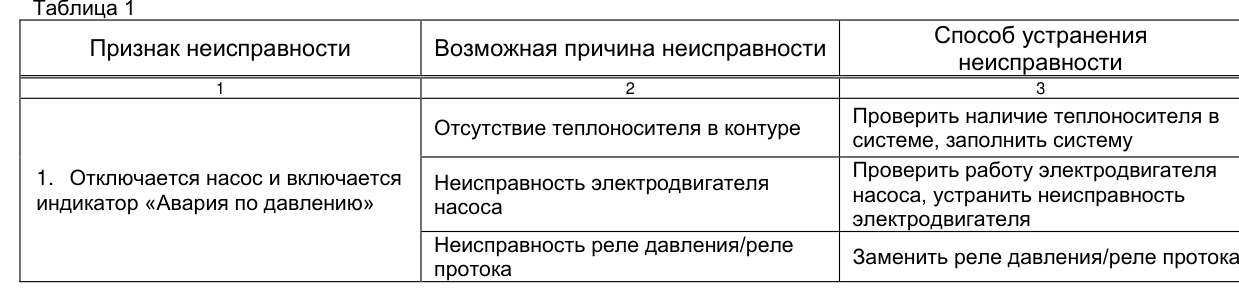

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
