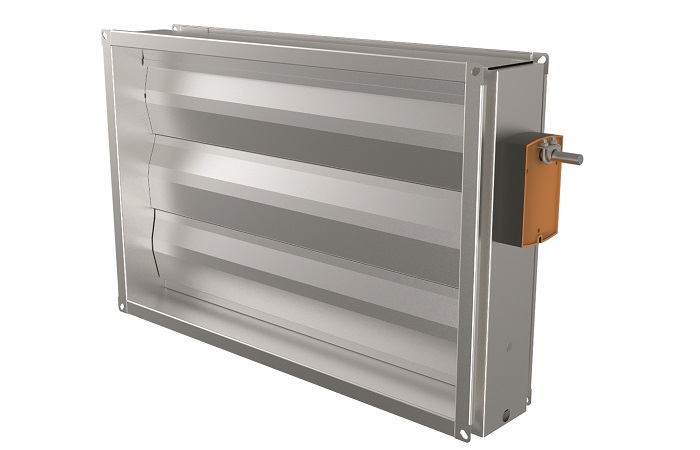

Утеплённый воздушный клапан КАНАЛ-ГЕРМИК-С

Утеплённый воздушный клапан КАНАЛ-ГЕРМИК-С — элемент канальной системы серии КАНАЛ, который перекрывает и регулирует поток воздуха в воздуховоде. Утеплённое исполнение применяют на границе тёплого и наружного контуров, где важно исключить промерзание и выпадение конденсата.

Технические характеристики

Конструкция

Корпус клапана собран из стального профиля с боковыми панелями и рассчитан на встраивание в разрыв воздуховода по типоразмерному ряду серии КАНАЛ. Внутри корпуса расположены поворотные лопатки на осях, связанные системой шестерён или тяг, поэтому весь пакет лопаток движется синхронно от одного привода.

Между обшивкой корпуса заложен слой теплоизоляции, а по кромкам лопаток предусмотрены уплотнения, снижающие переток в закрытом положении. Стыковка с каналом идёт по фланцу. Исполнения различаются материалом и покрытием: оцинкованная сталь для общепромышленных задач, коррозионностойкая сталь для агрессивной среды.

Принцип работы

Клапан ставится в разрыв воздуховода и работает как регулирующий и отсечной орган системы. При повороте лопаток меняется живое сечение канала, за счёт чего дросселируется расход; в закрытом положении клапан отделяет систему от наружного воздуха и не даёт холодному потоку идти в помещение при остановленном вентиляторе.

Исполнения и обозначения

Как подобрать

• По сечению воздуховода — присоединительные размеры клапана подбирают под типоразмерный ряд серии КАНАЛ.
• По задаче: регулирование расхода, отсечка участка или защита от промерзания на границе с улицей.
• По среде и температуре перемещаемого воздуха — от этого зависит исполнение и материал корпуса.
• По способу управления: ручной сектор или электропривод с нужным напряжением питания.
• По требуемой плотности закрытия — утеплённое исполнение с уплотнениями применяют на наружных участках.

Монтаж и обслуживание

• Клапан монтируется в разрыв воздуховода на фланцевом соединении с прокладкой; корпус не должен нести вес соседних участков.
• Перед установкой проверяют направление потока и положение оси лопаток, чтобы привод оказался доступен для обслуживания.
• Электропривод и концевые выключатели подключают по схеме производителя, оставляя запас кабеля на снятие привода.
• Раз в сезон проверяют ход лопаток, состояние уплотнений и затяжку тяг; заклинивание чаще всего вызвано пылью на осях.
• Утеплённый контур не нарушают: изоляцию воздуховода доводят до фланцев клапана без разрывов.

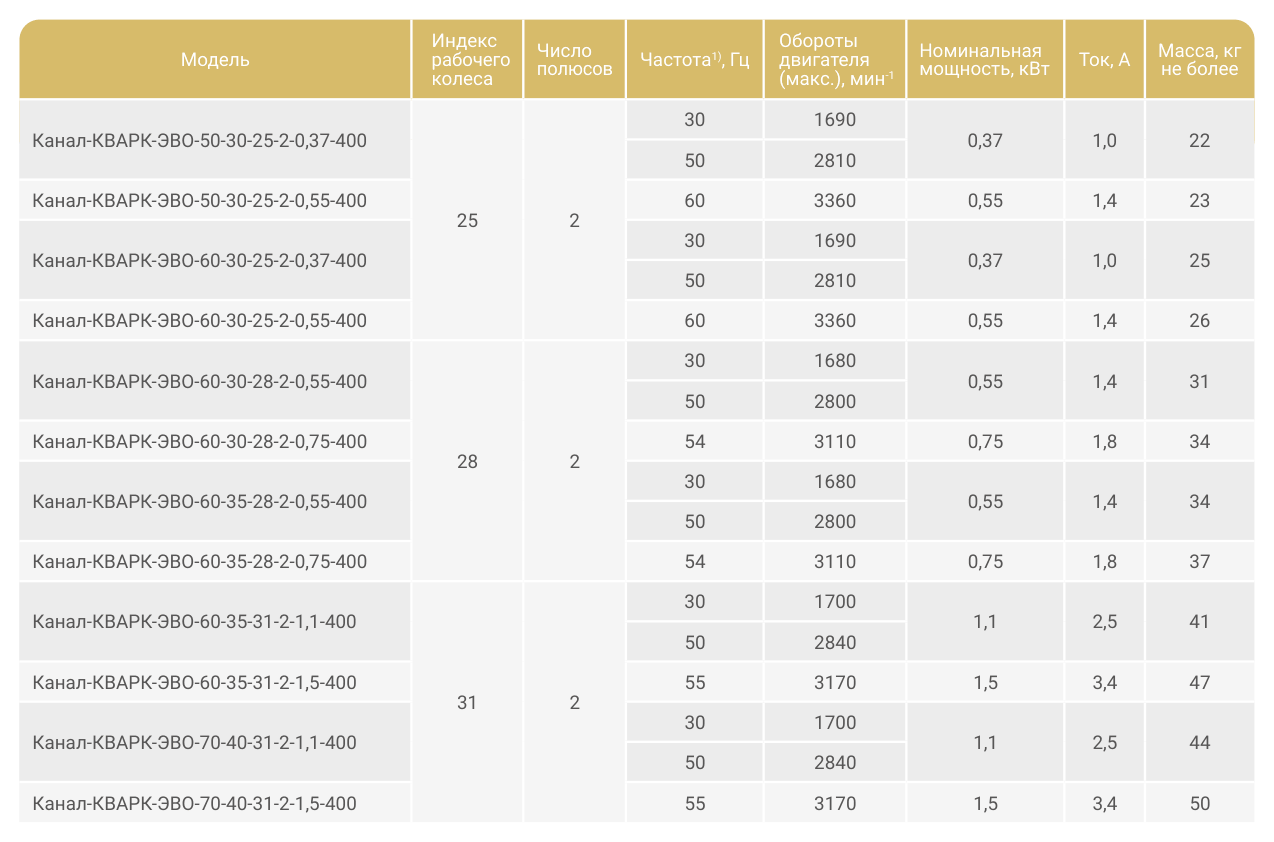

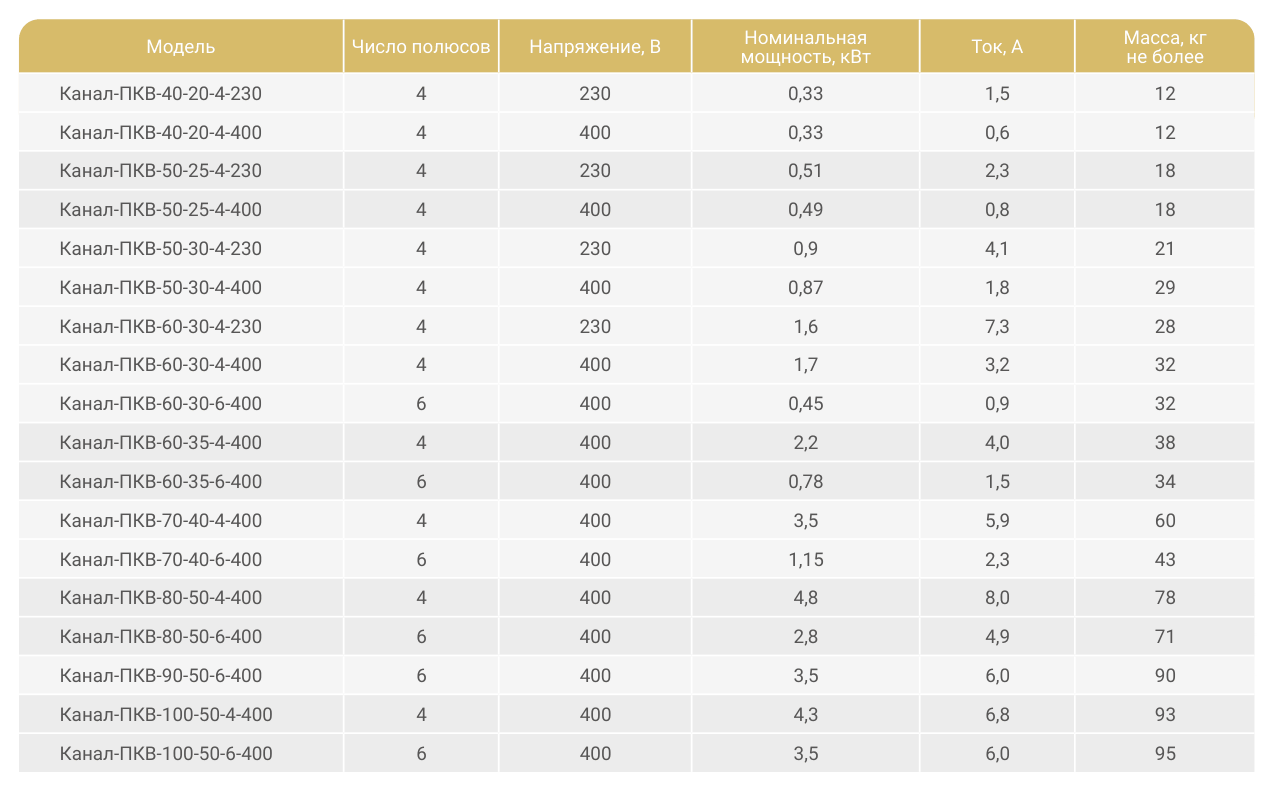

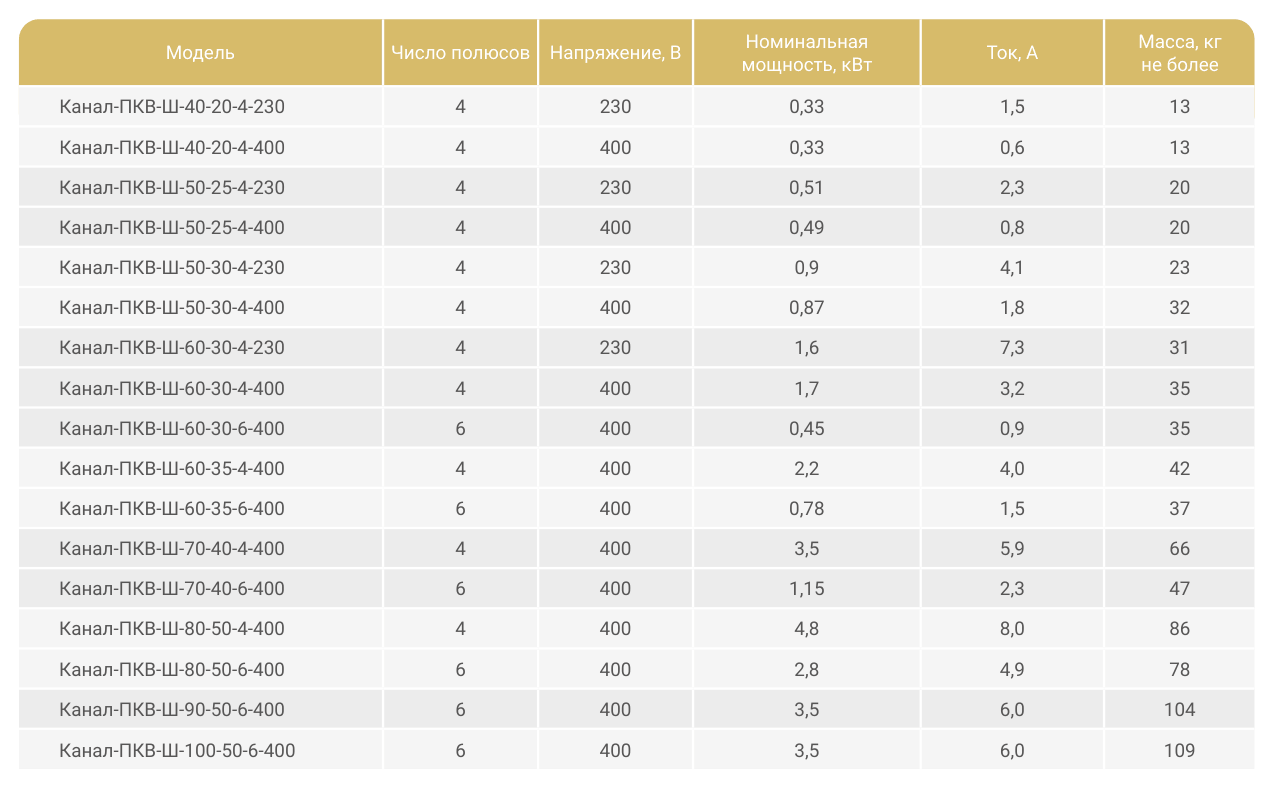

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
