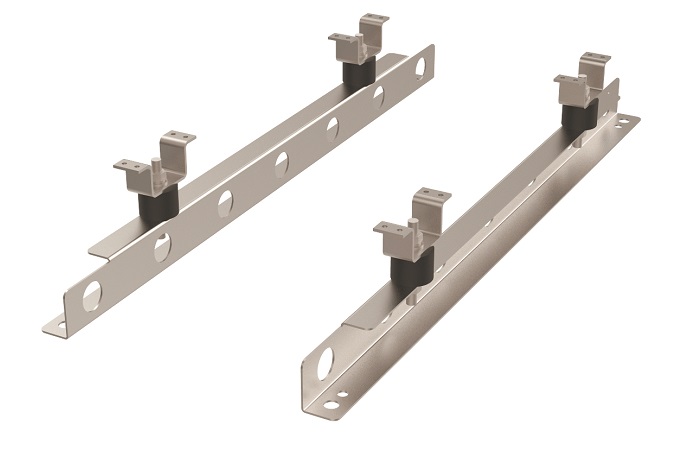

Комплект основы виброизолирующей Канал-ФУД-ВИБР
⚙️ Подбор и заказ
Характеристики
Описание
Комплект основы виброизолирующей Канал-ФУД-ВИБР — опорный узел под вентилятор кухонной вытяжной системы. Разрывает жёсткую связь машины с несущей конструкцией и снижает передачу вибрации на здание.
Технические характеристики
Конструкция
Комплект состоит из опорной рамы и виброизолирующих элементов с крепежом. Рама рассчитана на посадочные размеры вентиляторов линейки Канал-ФУД и распределяет нагрузку от машины на основание, сохраняя её положение при работе.
Металл и покрытие подобраны под условия кухонной вытяжки: влажная уборка, жировой налёт, повышенная температура среды. Крепёж выполнен с учётом периодического демонтажа вентилятора для мойки и обслуживания, чтобы повторная сборка не нарушала настройку виброизоляции.
Принцип работы
Виброизолирующие элементы принимают на себя динамические усилия от вращающегося колеса и двигателя и гасят их, не давая колебаниям уходить в перекрытие. За счёт этого снижается структурный шум в помещениях под вентилятором и рядом с ним, а сама машина работает с меньшими нагрузками на крепёж.
Исполнения и обозначения
Комплект подбирается по модели и массе вентилятора. При заказе уточняются типоразмер машины, присоединительные и посадочные размеры, тип несущего основания.
Как подобрать
- По модели и массе устанавливаемого вентилятора
- По посадочным размерам рамы и опорных точек
- По типу несущего основания: перекрытие, кровля, металлоконструкция
- По требованиям к уровню структурного шума в смежных помещениях
- По условиям среды и периодичности мойки
Монтаж и обслуживание
- Установка рамы на выровненное основание с равномерным нагружением опор
- Монтаж вентилятора без затяжки, выбирающей ход виброизоляторов
- Подключение воздуховодов через гибкие вставки, иначе виброизоляция теряет смысл
- Проверка отсутствия жёстких перемычек между машиной и конструкциями
- Периодический контроль осадки виброизоляторов и затяжки крепежа

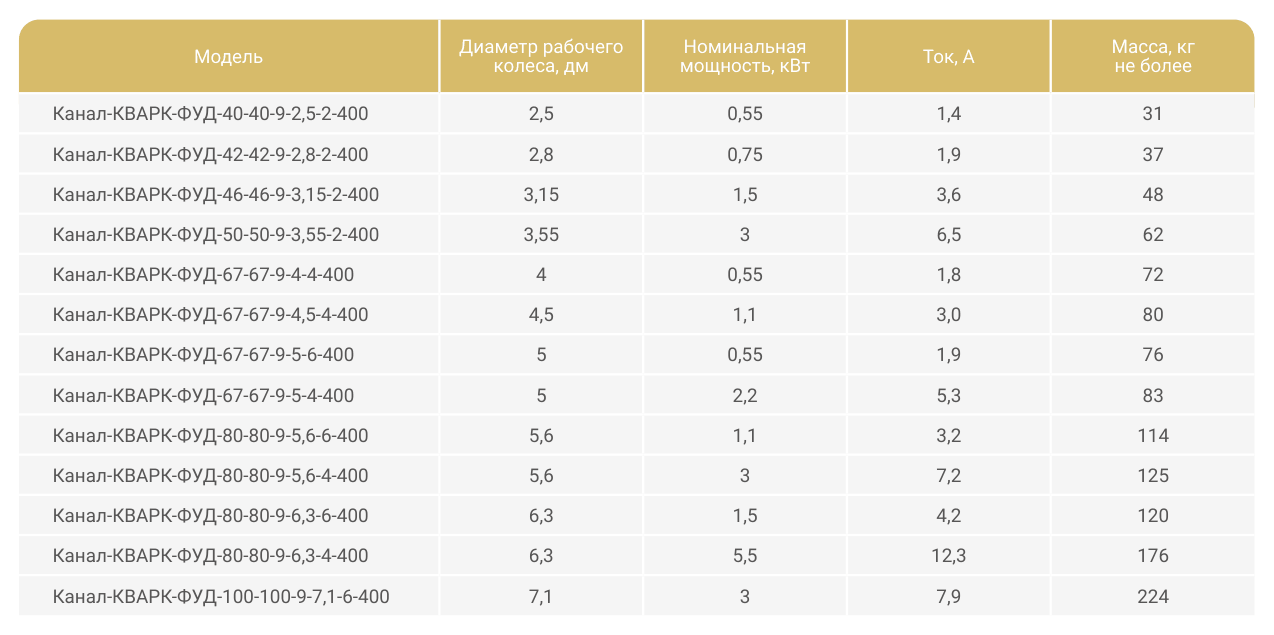

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
