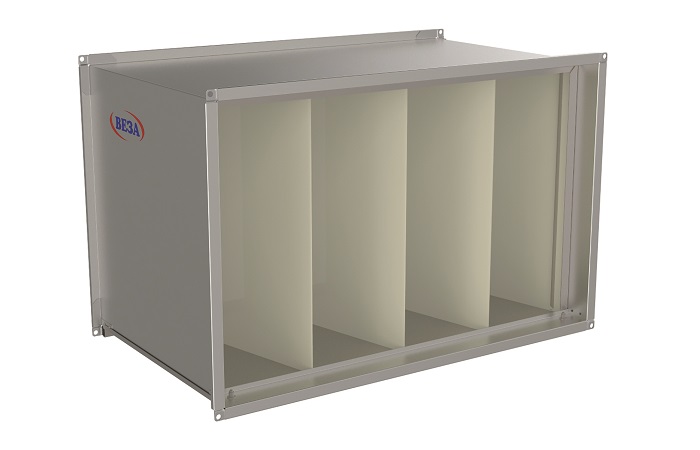

Фильтр канальный прямоугольный КАНАЛ-ФКП

Фильтр канальный прямоугольный КАНАЛ-ФКП — секция очистки воздуха, встраиваемая в прямоугольный воздуховод серии КАНАЛ. Задерживает пыль и взвеси перед вентилятором, теплообменником и обслуживаемым помещением.

Технические характеристики

Конструкция

Корпус фильтра выполнен коробчатым, из листовой стали, и стыкуется с каналом по фланцам того же типоразмерного ряда. Внутри установлены направляющие с прижимом, в которые заводится фильтрующая кассета; боковая или торцевая дверца даёт доступ к кассете без разборки воздуховода.

Фильтрующий материал набирается по требуемому классу очистки — от грубой очистки на входе наружного воздуха до тонкой перед теплообменником. Корпус изготавливают из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей; предусматриваются штуцеры под датчик перепада давления.

Принцип работы

Воздух проходит через кассету, взвешенные частицы задерживаются в слое материала, а очищенный поток идёт дальше по системе. По мере запыления растёт сопротивление секции и падает расход, поэтому загрязнение контролируют по перепаду давления на фильтре и меняют кассету, не дожидаясь заметного снижения производительности.

Исполнения и обозначения

Как подобрать

• По сечению воздуховода и расходу воздуха — скорость в сечении фильтра определяет сопротивление и срок службы кассеты.
• По требуемому классу очистки: грубая очистка на заборе наружного воздуха, более тонкая — перед теплообменником.
• По допустимому начальному сопротивлению — оно закладывается в напор вентилятора.
• По условиям среды: влажность, температура и агрессивность определяют исполнение корпуса.
• По способу обслуживания — сторону доступа к кассете согласуют с местом установки.

Монтаж и обслуживание

• Фильтр ставят до вентилятора и теплообменников, на прямом участке, чтобы поток по сечению кассеты был равномерным.
• Со стороны дверцы оставляют свободное пространство на длину кассеты — иначе замена потребует разборки канала.
• Соединения выполняют по фланцу с прокладкой: подсос неочищенного воздуха мимо кассеты обесценивает секцию.
• Перепад давления контролируют дифманометром и меняют кассету по достижении конечного сопротивления.
• Корпус изнутри периодически очищают от осевшей пыли, направляющие и прижимы проверяют на плотность.

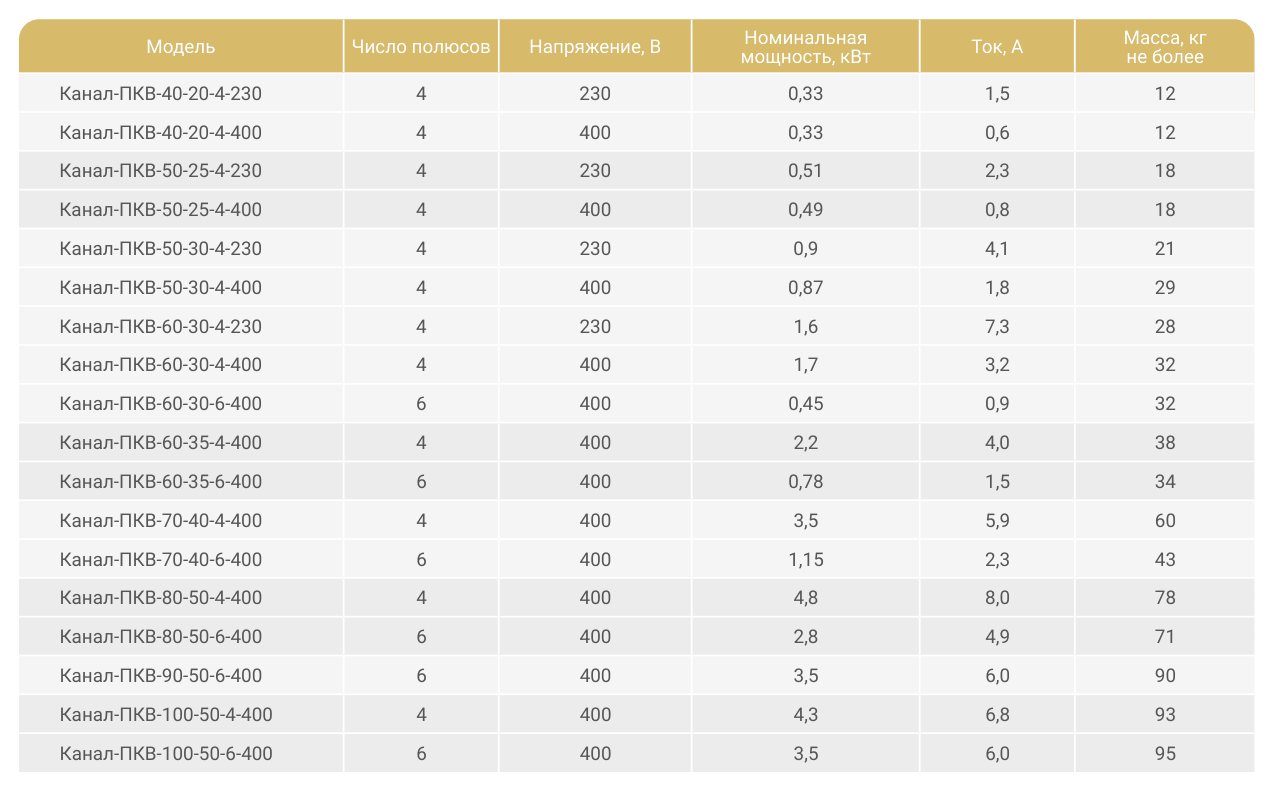

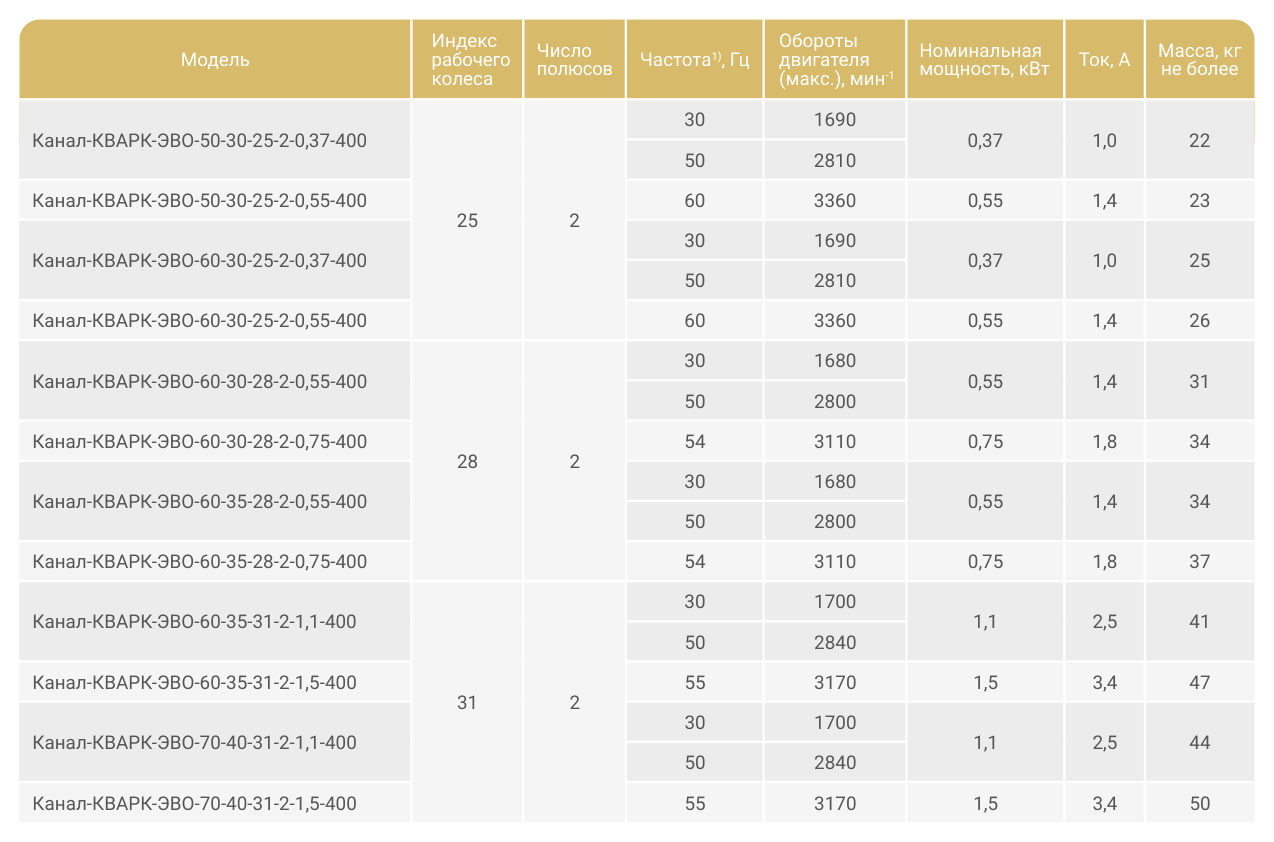

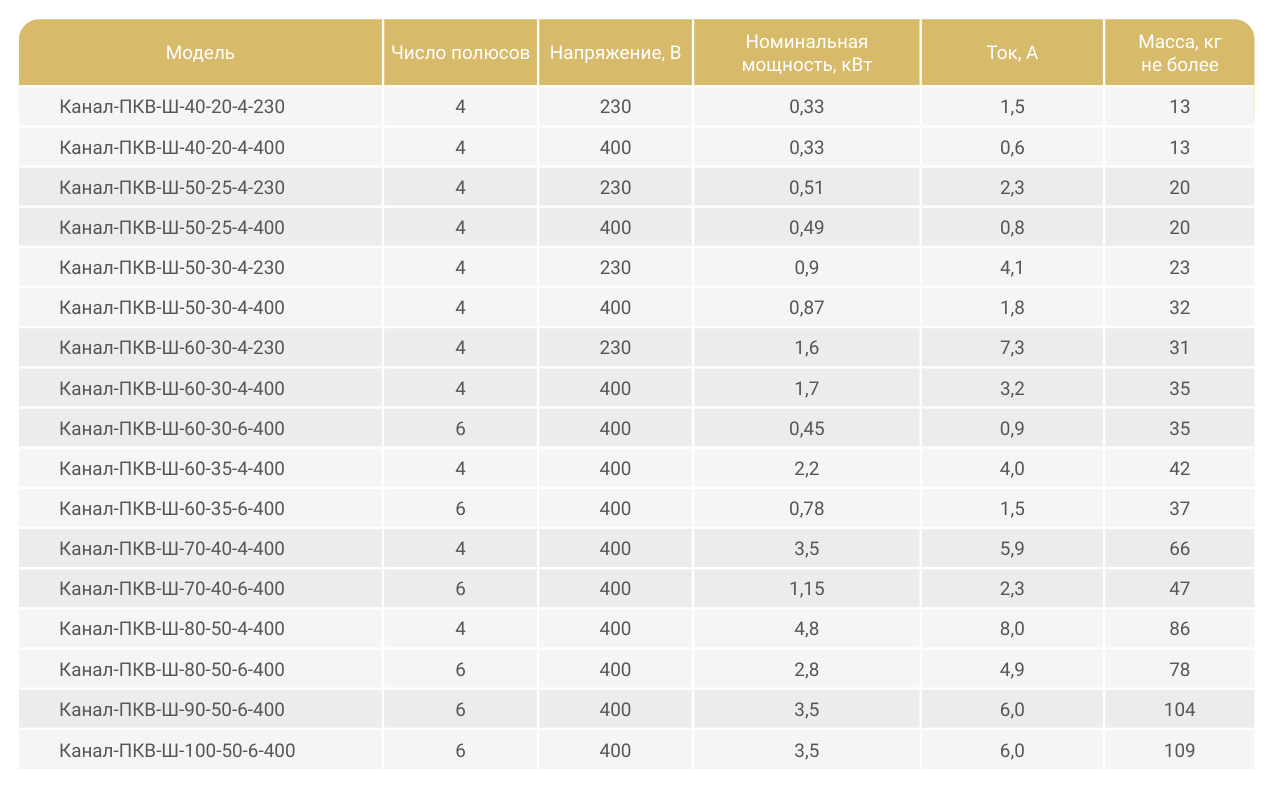

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
