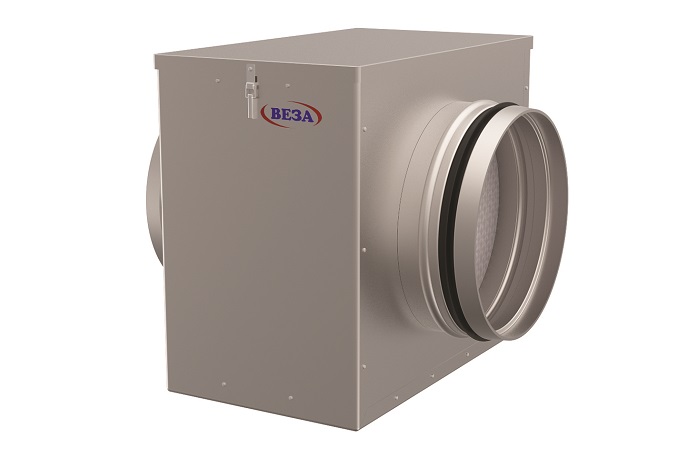

Фильтр канальный для круглых каналов КАНАЛ-ФКК

Фильтр канальный КАНАЛ-ФКК — секция очистки воздуха для круглых воздуховодов серии КАНАЛ. Задерживает пыль перед вентилятором и теплообменником и защищает оборудование и обслуживаемое помещение от загрязнений.

Технические характеристики

Конструкция

Корпус фильтра представляет собой обечайку с патрубками под круглый воздуховод и расширенной средней частью, в которой размещена фильтрующая кассета. Съёмная крышка или дверца открывает доступ к кассете без демонтажа участка канала.

Кассета фиксируется направляющими с прижимом, исключающим обход воздуха мимо фильтрующего материала. Корпус изготавливают из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей; предусматривается место под штуцеры контроля перепада давления.

Принцип работы

Воздух проходит сквозь фильтрующий материал, частицы пыли задерживаются в его толще, а очищенный поток идёт дальше по системе. С накоплением загрязнений растёт сопротивление секции, рабочая точка вентилятора смещается и расход падает, поэтому состояние фильтра оценивают по перепаду давления и меняют кассету по достижении конечного значения.

Исполнения и обозначения

Как подобрать

• По диаметру круглого воздуховода и присоединительным размерам.
• По расходу воздуха: скорость в сечении кассеты определяет сопротивление и ресурс.
• По требуемому классу очистки для данного участка системы.
• По допустимому начальному сопротивлению, закладываемому в напор вентилятора.
• По условиям среды: влажность и агрессивность определяют исполнение корпуса.

Монтаж и обслуживание

• Секцию ставят до вентилятора и теплообменников, на прямом участке канала.
• Со стороны дверцы оставляют свободное место на длину кассеты для замены.
• Стыки герметизируют — подсос неочищенного воздуха обходит фильтр и обесценивает секцию.
• Перепад давления контролируют дифманометром, кассету меняют по конечному сопротивлению.
• Корпус изнутри периодически очищают, направляющие и прижимы проверяют на плотность.

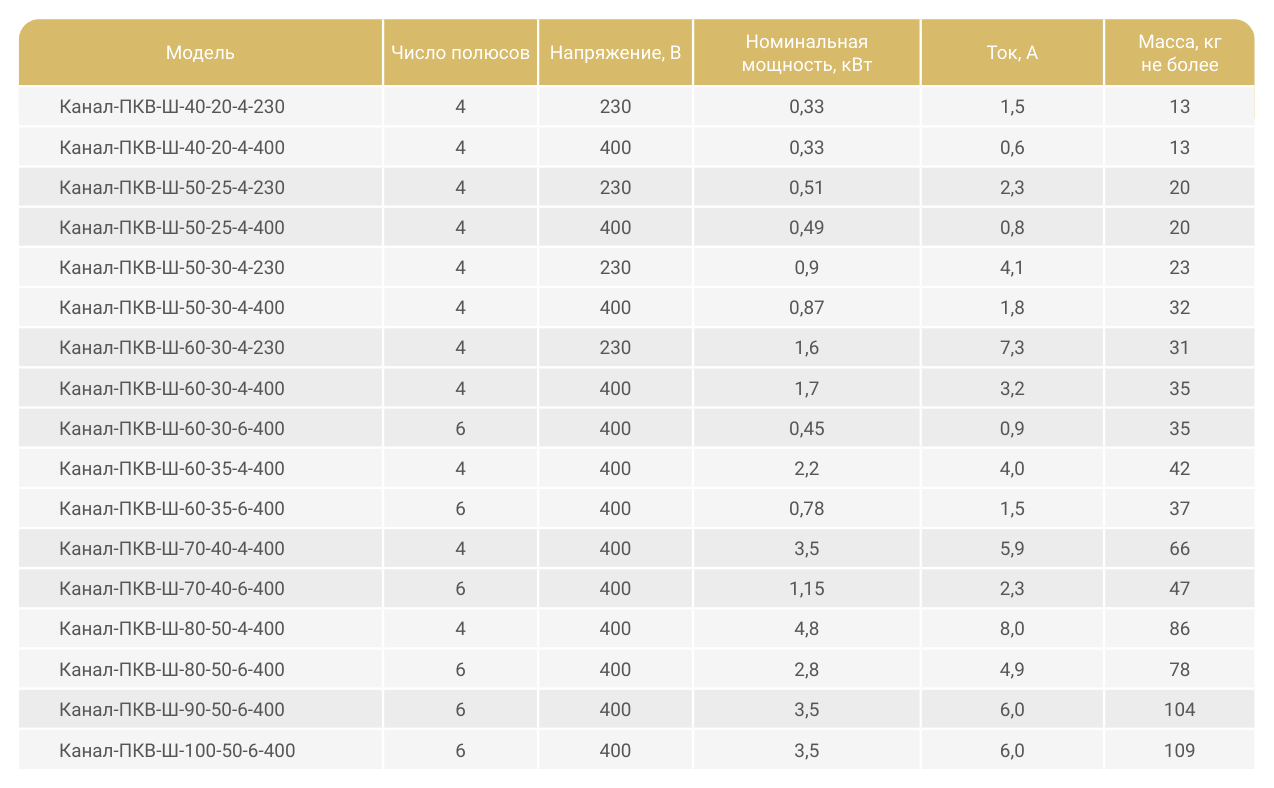

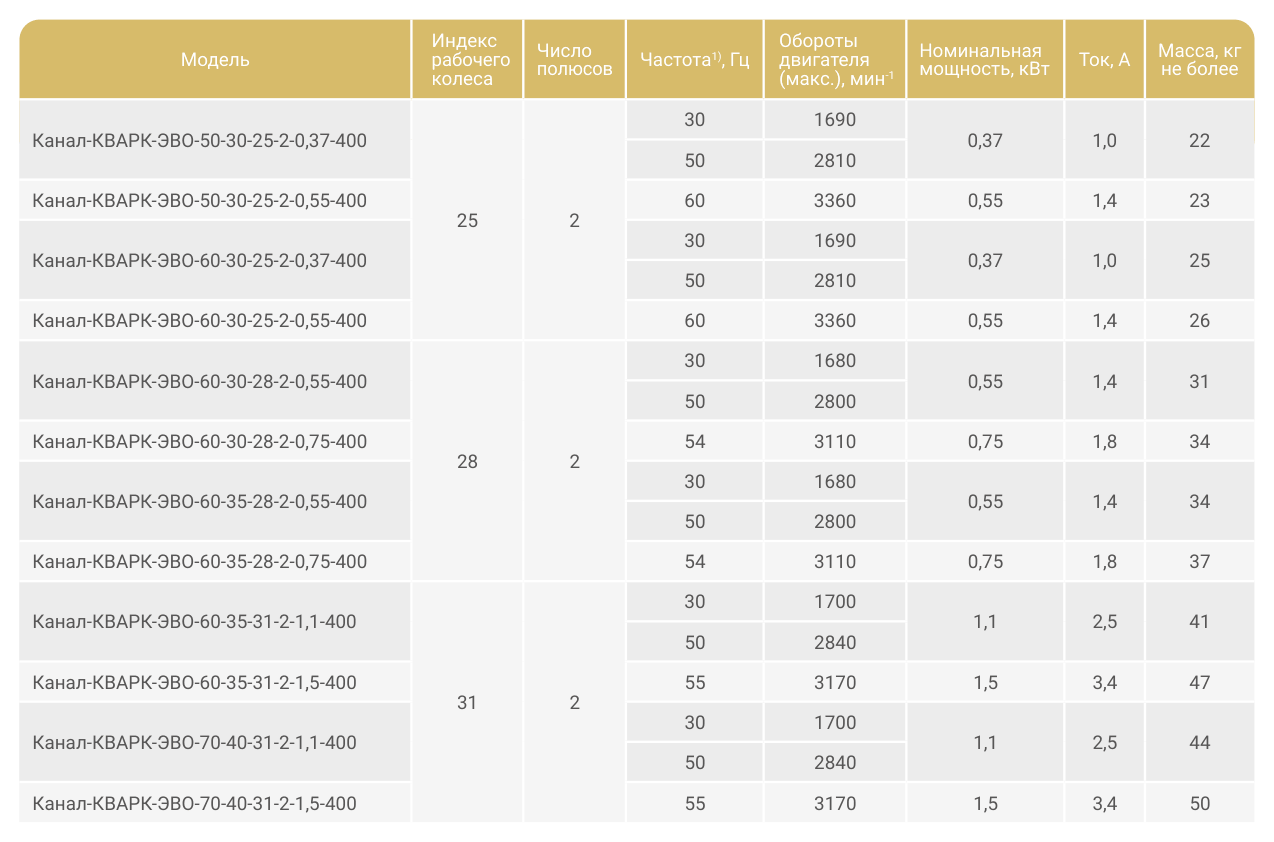

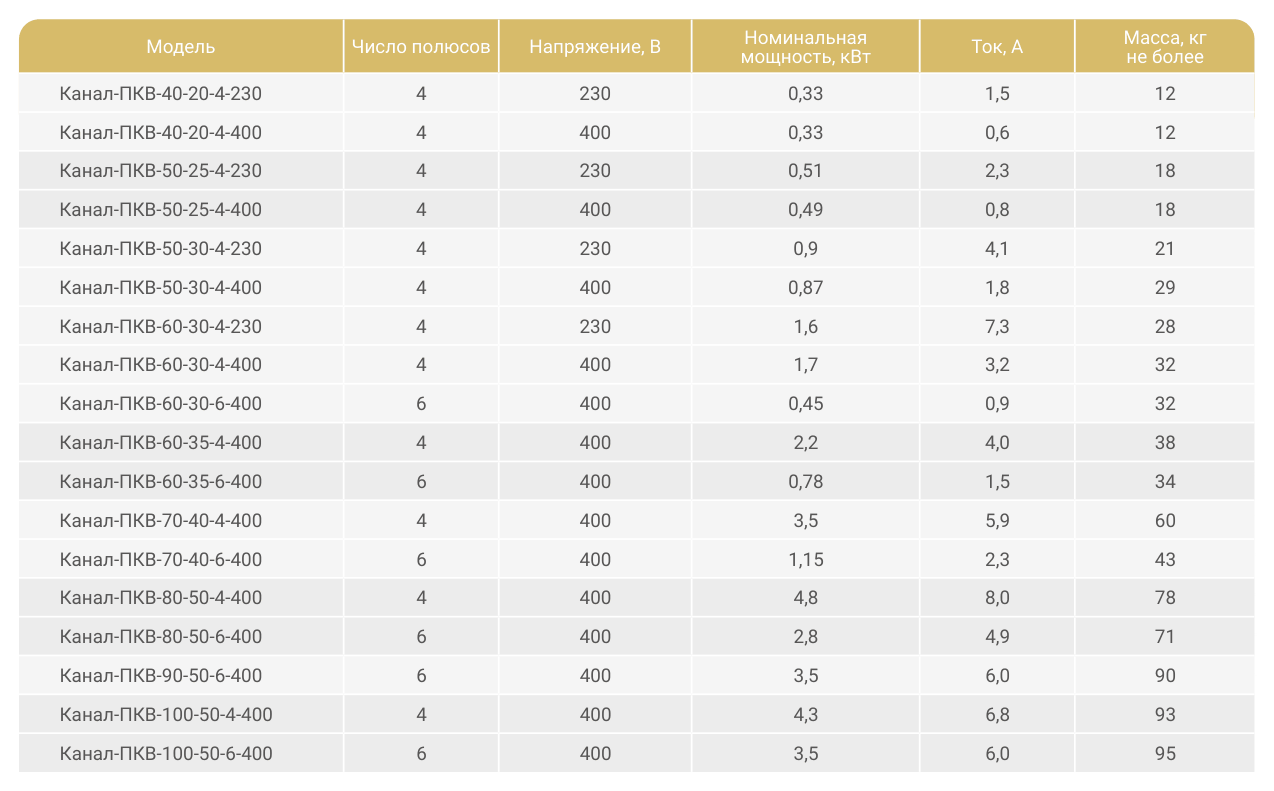

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
