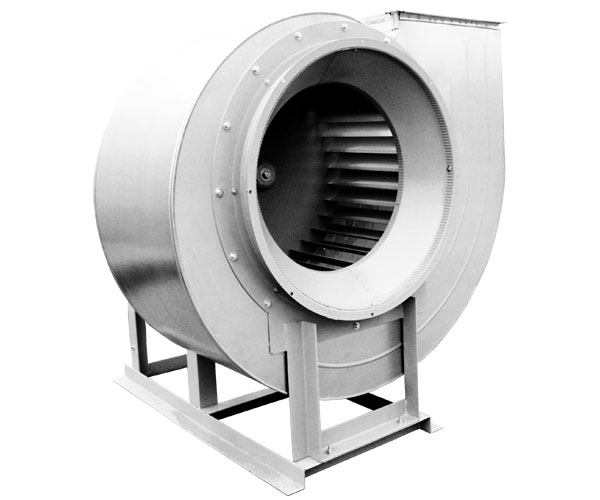

Радиальные вентиляторы ВР 280-46
✓ Всегда в наличии / под заказ
Доставка по всей России
Купить радиальный вентилятор вр 280 46 среднего давления, также ВР 280-46 в общепромышленном, тепло-, взрыво- и коррозионностойком исполнении по конструктивным схемам 1 (соединение рабочего колеса с двигателем напрямую) и 5 (посредством шкиво-ременной передачи).
⚙️ Подбор и заказ
Подробно
Описание
Вентиляторы радиальные ВР 280-46 выпускаются по ТУ 4861-001-85589750. Вентиляторы рассчитаны на среднее давление при одностороннем всасывании рабочей среды.
Радиальный вентилятор среднего давления ВР 280-46 широко эксплуатируется в системах вентиляции и отопления помещений различной площади и назначения. Также ВР 280-46 могут быть использованы для перемещения рабочей среды в различных промышленных технологических установках.
Радиальные вентиляторы ВР 280-46 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м3. Для вентиляторов стандартного исполнения наибольшая температура рабочего воздуха или газовоздушной смеси составляет +80С, для оборудования в теплостойком исполнении верхний температурный порог равен +120С. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.
Основные выпускаемые типоразмеры
2,0
2,5
3,15
4,0
5,0
6,3
8,0
10,0
12,5
Конструктивные особенности
Конструкция вентиляторной установки – моноблочная. В качестве опоры используется рама, посредством которой вентилятор ВР 280-46 крепится к крыше или стенам здания. На раме установлен металлический кожух по типу «улитка». Всасывание рабочей среды происходит через круглый патрубок вдоль оси вращения рабочего колеса, а его выброс – через прямоугольный патрубок под прямым углом. На фланцах обоих патрубков предусмотрены отверстия под крепление к воздуховодам. Корпус может вращаться относительно рамы, что позволяет выставить его под необходимым углом к горизонту. Рабочее колесо с 32 отогнутыми в сторону вращения лопастями размещается в корпусе и соединяется с приводом (схема 1 и 5). По отношению направления вращения рабочего колеса к приводу различают вентиляторы ВР 280-46 левого и правого исполнения. Комплектация может быть дополнена по требованию заказчика виброизоляционными прокладками (устанавливаются между рамой и основанием) и гибкими вставками для всасывающего и нагнетающего патрубков.Условия эксплуатации
ВР 280-46 производятся для эффективной эксплуатации в условиях тропического и умеренного климата при t0 окружающего воздуха -40…+40 градусов Цельсия. Размещение в соответствии с ГОСТ 15150 – 2 и 3 кат. Возможно размещение оборудования по У1 при условии защиты электропривода от воздействия факторов окружающей среды.Основные варианты изготовления
| индекс | назначение и материалы |
| — | Общепромышленное исполнение, материал — углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
