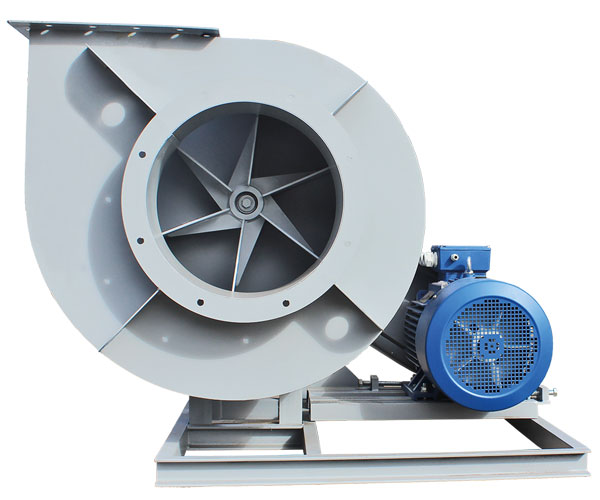

Вентиляторы пылевые ВЦП 7-40

Пылевые вентиляторы ВЦП 7-40 успешно эксплуатируются как в системах вентиляции общего назначения, так и в составе различных технологических систем: в пылеочистных установках, в системах пневматической транспортировки сыпучих материалов, при производстве железобетонных изделий, для удаления металлической стружки и опилок из зон резания станочного оборудования, а также в других производственных и санитарно-технических целях. Вентиляторы радиальные ВЦП 7-40 для опилок, стружки и прочих сыпучих и мелкодисперсных материалов могут применяться при работе с воздушной и газовоздушной средой, концентрация загрязнения которой не превышает 600 г/м.куб. Предельно допустимая температура рабочей среды - +80 град. Цельсия. Наличие в воздухе взрыво- , огнеопасных, а также липких, волокнистых и химически агрессивных по отношению к металлам компонентов не допускается.

Общие сведения

• Назначение: системы вентиляции, технологические установки • Количество лопаток рабочего колеса: 6 • Конструктивное исполнение лопаток рабочего колеса: загнутые вперед • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания • Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011 • Вентиляторы взрывозащищённые сертифицированы: соответствие требованиям ТР ТС № 012/2011

Основные выпускаемые типоразмеры

Вентилятор ВЦП 7-40 - конструктивные особенности

Вентилятор пылевой ВЦП 7-40 среднего давления одностороннего всасывания конструктивно выполнен в виде моноблока. На раме из металлопроката установлен металлический спиральный кожух по типу «улитка», который может вращаться и изменять направление напорного патрубка относительно опорной поверхности. На обоих патрубках корпуса предусмотрены монтажные фланцы с отверстиями под болтовое крепление к воздуховодам вентиляционной сети. Внутри корпуса располагается рабочее колесо с шестью лопатками, которые загнуты в сторону вращения. Вентиляторы ВЦП 7-40 изготавливаются в двух исполнениях: правого и левого вращения (относительно привода). У нас можно купить вентилятор ВЦП 7-40 дополнительно укомплектовав его гибкими вставками для входного и выходного патрубков, а также набором виброизоляционных прокладок (используются между опорной рамой и несущим основанием).

Условия эксплуатации

Вентиляционное оборудование ВЦП 7-40 рассчитано на работу в климатических условиях У и Т по 2-ой и 3-ей кат. размещения при температуре окружающего воздуха в пределах -40…+40С. Допускается размещение пылевых вентиляторов ВЦП 7-40 по У1 при условии защиты электрооборудования от атмосферных воздействий.

Основные варианты изготовления

индекс	назначение и материалы
П	Пылевые, общепромышленные, материал - углеродистая сталь
К1	Пылевые, коррозионностойкие, материал – нержавеющая сталь
ПВ1	Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ПВ4	Пылевые, взрывозащищенные, исполнение из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь
