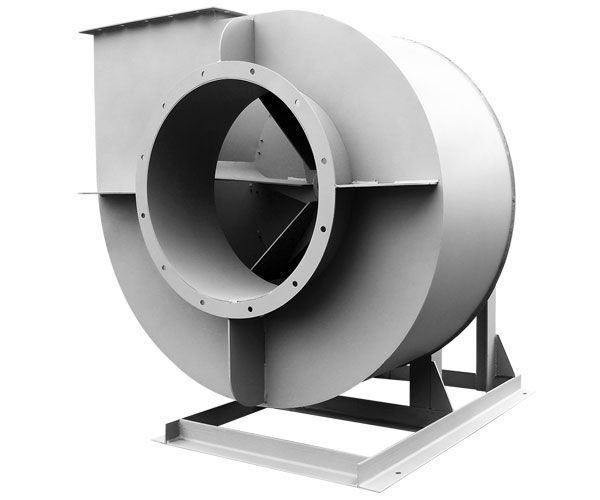

Вентиляторы пылевые ВР 140-40

Пылевые вентиляторы ВР 140-40 используются для перемещения воздушного потока, в котором могут содержаться значительные объемы сухой пыли, стружки, опилок и других мелкодисперсных, не склонных к слипанию материалов. Также могут использоваться в аспирационных системах и вентиляционных системах общеобменного или местного назначения. Пылевые вентиляторы ВР 140-40 рассчитаны на работу при следующих условиях: - рабочая среда – нейтральные газовоздушные смеси; - допустимая плотность взвешенной пыли или других включений в газовоздушном потоке – 0,6 кг/м.куб.; - предельная рабочая температура – плюс 80°С.

Общие сведения

• Типоразмерный ряд: от №2,5 до №12,5 • Конструктивное исполнение: схема 1, 3 схема, схема 5 • Лопатки: 6 трапециевидных лопаток, изогнутых по направлению вращения колеса и двух дисков • Варианты материального исполнения: (П), К1, ПВ1, ПВ4.

Основные выпускаемые типоразмеры

Вентилятор ВР 140-40 - конструктивные особенности

Радиальные пылевые вентиляторы ВР 140-40 отгружаются заказчику в собранном виде в заводской упаковке. Оборудование должно устанавливаться на месте постоянной эксплуатации на основании с достаточной жесткостью (жб- фундамент, металлоконструкция перекрытия или др.). Основными узлами и деталями конструкции являются спиралевидный корпус по типу «улитка», радиальное колесо, приводная часть и опорная станина. Корпусная деталь изготавливается из тонколистовой стали («черной» углеродистой или нержавейки). Для жесткости и устойчивости на наружных поверхностях кожуха-корпуса предусмотрено оребрение. Корпус пылевого вентилятора ВР 140-40 – спирально-поворотный, что позволяет выставить выходной патрубок под требуемым углом для подключения воздуховода. Рабочее колесо представляет собой крыльчатку радиального типа с шестью загнутыми вперед лопастями. Компоновка возможна в трех исполнениях: - 1 – втулка колеса зафиксирована непосредственно на роторе двигателя; - 2 – колесо закреплено на валу подшипникового узла, соединение с ротором – через муфту; - 3 – колесо закреплено на валу подшипникового узла, двигатель установлен на станине, крутящий момент передается через клиноременную передачу. Типоразмерный ряд вентиляторов ВР 140-40 для опилок и стружки насчитывает восемь стандартных моделей, каждая из которых может быть изготовлена в общепромышленном исполнении, коррозионностойком и/или взрывобезопасном.

Условия эксплуатации

Пылевые вентиляторы ВР 140-40 радиального типа предназначены для работы в условиях У и Т при температуре окружающей среды от минус 40°С до плюс 40°С. Возможные кат. разм. – 3, 2 и 1 (если электрический привод закрыт от осадков и солнца).

Основные варианты изготовления

индекс	назначение и материалы
П	Пылевые, общепромышленные, материал - углеродистая сталь
К1	Пылевые, коррозионностойкие, материал – нержавеющая сталь
ПВ1	Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ПВ4	Пылевые, взрывозащищенные, исполнение из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь
