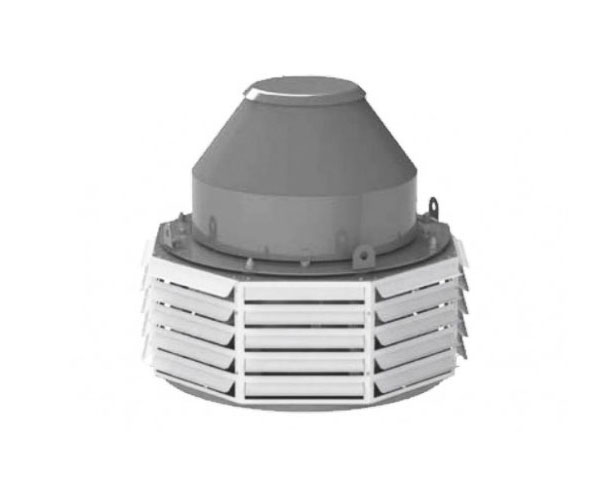

Вентиляторы крышные ВКР 12,5

Вентиляторы крышные ВКР 12,5

Вентиляторы ВКР 12,5 предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром и спасению людей. Применяются в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений. Выполнены в соответствии с ТУ 4861-023-78559458-2016.

Характеристики

• Низкого давления
• Одностороннего всасывания
• Назад загнутые лопатки колеса
• Количество лопаток — 12

При работе крышного вентилятора в штатном режиме при перемещении газовоздушной смеси, образующейся при пожаре, перегрузка электродвигателя отсутствует. Крышные радиальные вентиляторы ВКР 12,5 во время пусконаладочных, приемочных и периодических испытаний имеют допускаемую продолжительность непрерывной работы не более 30 минут. Это вызвано тем, что при температуре перемещаемой среды, соответствующей обычной температуре воздуха в обслуживающем помещении, электродвигатели указанных вентиляторов перегружены до 50%. Перемещаемая среда в обычных условиях не должна содержать взрывоопасных газовых смесей и иметь агрессивность по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержать липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 0,1 г/м3. Окружающая среда должна быть невзрывоопасной, не содержать токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию. Радиальные крышные вентиляторы ВКР 12,5 предназначены для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400°C в течение 120 минут и до 600°C в течение 90 минут. Условия эксплуатации Температура окружающей среды от –40°C до +40°C. Крышные вентиляторы для дымоудаления изготавливаются в климатическом исполнении умеренного климата (У) 1-й категории размещения по ГОСТ 15150.

Габаритные и присоединительные размеры

[gallery link="file" size="medium" ids="42564,42561"] Таблица 1. Габаритные и присоединительные размеры

Обозначение	d, мм	D1, мм	D2, мм	Dk, мм	D*, мм	H*, мм	d1, мм	dk, мм	N	e, мм
ВКР 12,5	1250	1522	1650	1295	1600	1700	16	12	18	6,3

Таблица 2. Дополнительная информация

Обозначение вентилятора	Дополнительная комплектация
	Стакан			Клапан							Поддон к стакану
	Dст, мм	H, мм	Масса, кг	Dкл, мм	D1кл, мм	D2кл, мм	Hкл, мм	d, мм	n, шт	Масса, кг	Dпод, мм	D1под, мм	Масса, кг
ВКР 12,5	1410	700	86	1250	1290	1330	475	12	18	27	1400	1610	41
