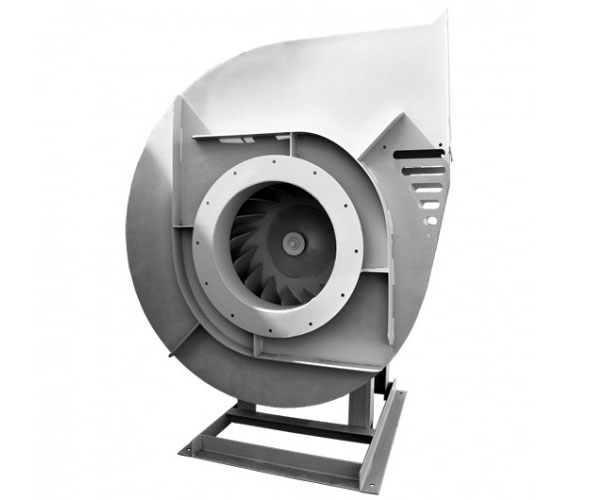

Вентилятор радиальный ВВД

При работе вентилятора ВВД вход воздуха или газовоздушной смеси производится через круглый патрубок всасывающей части корпуса – вдоль оси вращения рабочего колеса. Поток воздуха, поступающий во вращающее колесо, изменяет направление движения с осевого на радиальное, двигаясь при этом к периферии колеса. Выход воздуха осуществляется через нагнетающее отверстие корпуса вентилятора, уже в перпендикулярном направление к оси вращения.

Основные варианты изготовления

индекс	назначение и материалы
—	Общепромышленное исполнение, материал — углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

Общие сведения

Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011 Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011; Назначение: системы вентиляции, технологические установки Количество лопаток рабочего колеса: 16 Конструктивное исполнение лопаток рабочего колеса: загнутые назад Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания

Основные выпускаемые типоразмеры

Радиальные вентиляторы высокого давления ВВД

Вентиляторы радиальные ВВД рассчитаны на стационарную установку и работу в составе систем приточной и вытяжной вентиляции, воздушного отопления, кондиционирования. Вентиляторы высокого давления ВВД допускаются к работе в составе различных технологических установок, где требуется перемещение воздушных и нейтральных газовоздушных сред (если условия эксплуатации не нарушают требования к работе оборудования, установленные заводом-изготовителем). Рабочая среда – воздух и химически нейтральные газовоздушные среды, концентрация пыли в которых не превышает 0,1 г/м.куб. Максимально допустимая температура эксплуатации составляет +80°С для вентиляторов радиальных ВВД в общепромышленном исполнении и +200°С для теплостойких вентагрегатов. Липкие вещества, волокна, абразив и химически активные примеси в рабочей среде не допускаются.

Конструктивные особенности вентилятора ВВД

Вентиляторы радиальные ВВД высокого давления поставляются заказчику в полностью собранном и готовом к монтажным работам виде. Оборудование должно устанавливаться стационарно на жестком несущем основании (железобетон или металлоконструкция). В опорной раме, вываренной из стандартизированного металлопроката, предусмотрены отверстия под анкерный крепеж. На опорной раме размещается спиралевидный кожух в виде «улитки». Для подсоединения вентилятора ВВД к вентиляционным коробам сети на корпусе имеются патрубки: круглый для входного воздуховода и прямоугольный для выходного. Подключать оборудование в вентиляционной магистрали можно как напрямую, так и посредством гибких вставок. Корпус выполнен поворотным, что дает возможность развернуть его при монтаже на удобный угол. Внутри корпусной детали размещено рабочее колесо с 16-тью лопастями. В качестве привода используется асинхронный электродвигатель (устанавливается на подставке соосно рабочему колесу).

Радиальные вентиляторы ВВД условия эксплуатации

Вентиляторы радиальные ВВД предназначены для работы в регионах с тропическим (Т) и умеренным (У) климатом при температуре окружающей среды -40°С…+40°С в соответствии с требованиями ГОСТ 15150. Кат. разм. – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков). Радиальные вентиляторы ВВД выпускаются предприятием-производителем в 11-ти стандартных типоразмерах. В общепромышленном исполнении элементы оборудования изготавливаются из конструкционной низкоуглеродистой стали, но также можно купить вентиляторы радиальные ВВД в теплостойком, коррозионностойком или взрывозащищенном исполнении (а также в комбинации специсполнений).
