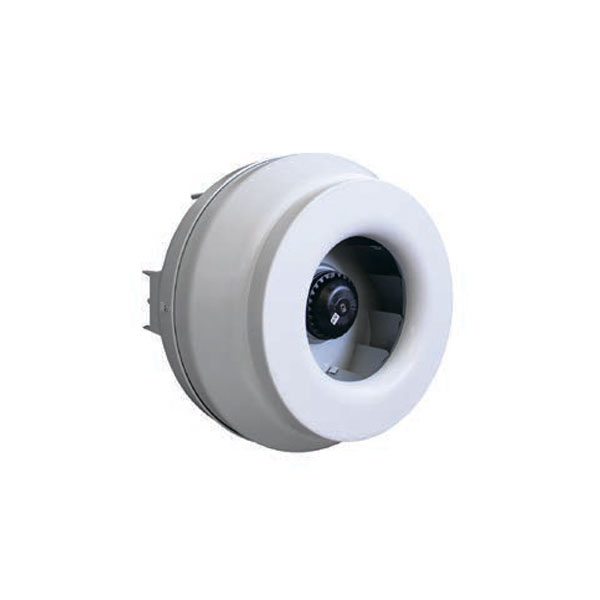

Описание
- Компактная конструкция
- Корпус из пластика
- Колесо и двигатель с внешним ротором «Sanmu»
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 44
- Максимальная температура перемещаемого воздуха не выше +50°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40 °С.
Характеристики

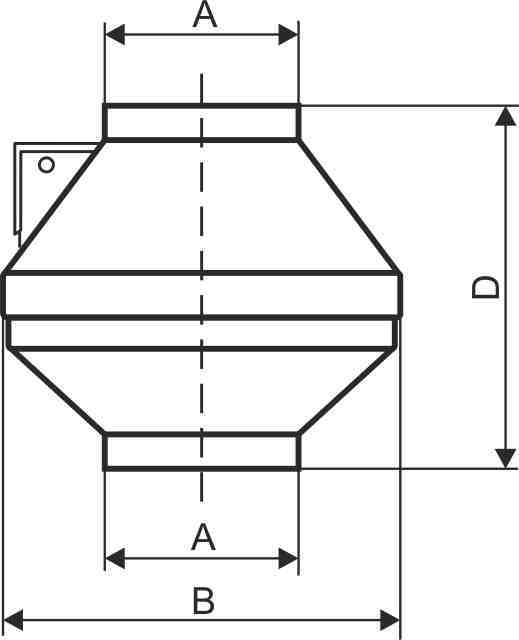

Габаритные и присоединительные размеры (мм)
| Модель | А | В | D |
| VCZpl-K-100 | 100 | 250 | 220 |
| VCZpl-K-125 | 125 | 250 | 220 |
| VCZpl-K-160 | 160 | 340 | 230 |
| VCZpl-K-200 | 200 | 340 | 250 |
| VCZpl-K-250 | 250 | 340 | 250 |
| VCZpl-K-315 | 315 | 400 | 280 |
Технические характеристики
| Модель | Напряжение/
частота, В/50Гц |
Число
фаз |
Потребляемая
мощность, кВт |
Ток,
А |
Частота вращения,
об/ мин |
Масса, кг | Регулятор скорости* | |
| VCZpl-K-100 | 220 | 1 | 0,07 | 0,29 | 2450 | 2,6 | СРМ 250W | – |
| VCZpl-K-125 | 0,07 | 0,29 | 2450 | 2,58 | ||||
| VCZpl-K-160 | 0,1 | 0,47 | 2580 | 3,46 | СРМ 500W/M | |||
| VCZpl-K-200 | 0,15 | 0,7 | 2600 | 4,4 | ||||
| VCZpl-K-250 | 0,2 | 0,9 | 2600 | 4,76 | СРМ 500W | |||
| VCZpl-K-315 | 0,25 | 1,1 | 2500 | 5,76 | ||||
* Регуляторы СРМ W/М предназначены для работы с круглыми канальными вентиляторами от диаметра 160 мм.

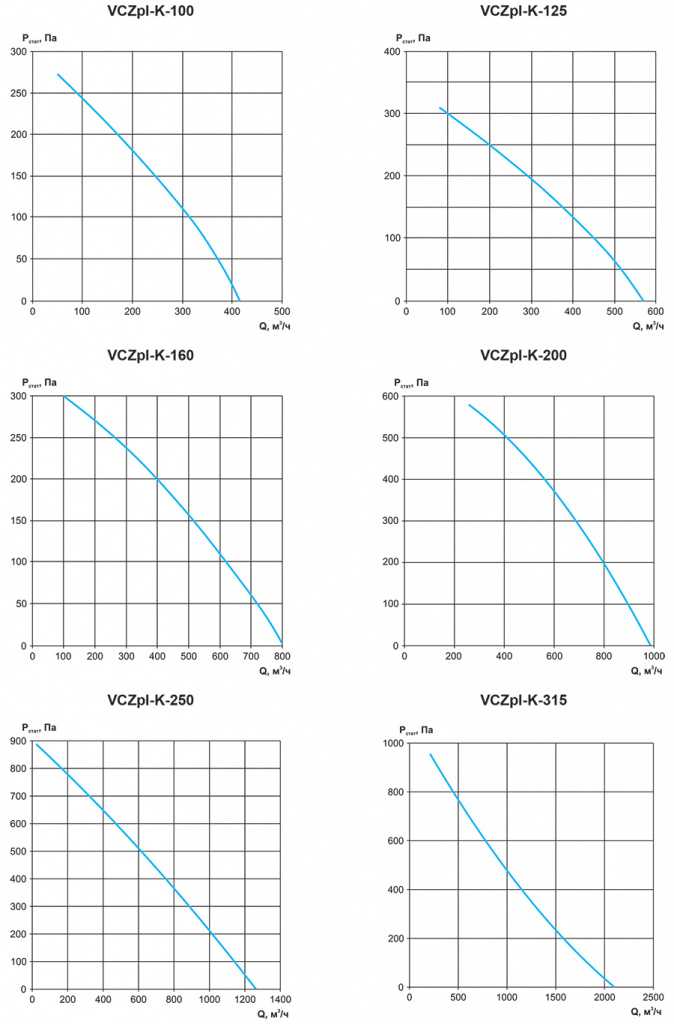

Аэродинамические характеристики
Акустические характеристики
| Модель | Зона
измерения |
Общий, дБА | Уровень звуковой мощности, дБ в октавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| VCZpl-K-100 | в канал | 67 | 50 | 54 | 61 | 62 | 62 | 56 | 50 | 35 |
| к окружению | 47 | 28 | 32 | 36 | 36 | 42 | 40 | 41 | 34 | |
| VCZpl-K-125 | в канал | 68 | 48 | 53 | 59 | 64 | 62 | 60 | 53 | 37 |
| к окружению | 47 | 30 | 33 | 36 | 36 | 41 | 40 | 42 | 35 | |
| VCZpl-K-160 | в канал | 70 | 44 | 53 | 62 | 66 | 66 | 57 | 58 | 42 |
| к окружению | 54 | 32 | 35,5 | 39,5 | 43,5 | 49,5 | 46,5 | 47,5 | 34,5 | |
| VCZpl-K-200 | в канал | 69 | 48 | 57 | 62 | 65 | 61 | 57 | 55 | 47 |
| к окружению | 53 | 39 | 40,2 | 39,2 | 41,2 | 47,2 | 46,2 | 46,2 | 38,2 | |
| VCZpl-K-250 | в канал | 70 | 48 | 56 | 61 | 65 | 64 | 63 | 60 | 53 |
| к окружению | 53 | 33 | 36 | 40 | 43 | 48 | 47 | 46 | 38 | |
| VCZpl-K-315 | в канал | 70 | 46 | 54 | 58 | 63 | 63 | 67 | 59 | 57 |
| к окружению | 55 | 36 | 38 | 40 | 46 | 49 | 50 | 46 | 38 | |
Электрическая схема подключения вентилятора с двигателем Sanmu
МАРКИРОВКА:
Вентилятор канальный круглый VСZpl-K–100
где: VСZpl-K – серия канального вентилятора в пластиковом корпусе с рабочим колесом
и двигателем фирмы «Sanmu»;
100 – типоразмер (от 100 до 315).
