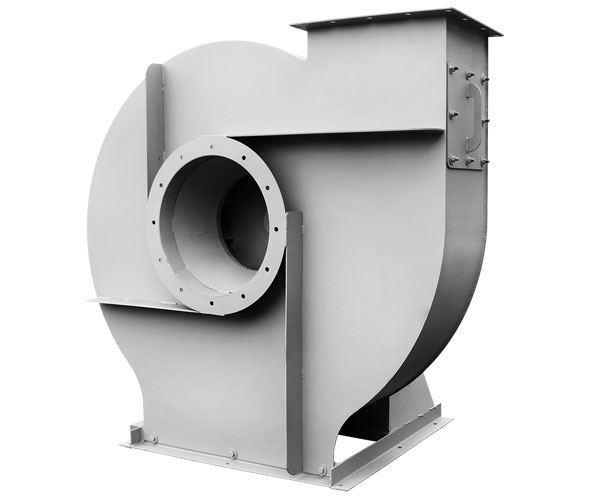

Радиальные вентиляторы ВЦ 5-45

Вентиляторы радиальные ВЦ 5-45 находят широкое применение в общеобменных приточных и вытяжных вентсетях, а также используются для воздушного отопления и кондиционирования помещений бытового, общественного, административного и промышленного назначения.

Спецпредложение

Для получения скидки, заполните контактную форму

Описание

Вентиляторы радиальные ВЦ 5-45 могут работать как с обычным воздухом, так и с неагрессивными газовоздушными средами.
Также вентиляторы этой серии могут использоваться в технологических линиях для транспортировки мелкодисперсных порошкообразных материалов, если условия эксплуатации не противоречат требованиям производителя.
Максимальная запыленность рабочей среды для вентиляторов ВЦ 5-45 – 100 кг/м.куб. Предельная температура перемещаемой среды – плюс 80°С.

Общие сведения

Допустима замена обозначения «В» – взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Вентиляторы центробежные марок ВЦ 5-35, 5-45, 5-50 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя. Дополнительно могут быть укомплектованы следующими элементами: гибкие вставки, виброизоляторы.

Классификация этого оборудования по назначению выделяет вентиляторы общепромышленного, коррозионностойкого, взрывозащищенного исполнения, которые производятся из разных металлов.

Основные выпускаемые типоразмеры

2,0
4,25
8,0
8,5

Конструктивные особенности

Радиальные вентиляторы ВЦ 5-45 на постоянном месте эксплуатации монтируются стационарно. Основание должно обладать достаточной жесткостью и несущей способностью: железобетонный фундамент, стальные балки перекрытий или др.
Конструктивно вентилятор радиальный ВЦ 5-45 состоит из корпусной детали (спиралевидный кожух-«улитка»), постамента в виде сварной рамы, рабочего колеса и приводной части на базе асинхронного электродвигателя.
Для уменьшения шума и вибраций от работающего оборудования рекомендуется применять специальные виброизоляционные опоры: из технической резины или на спиральных пружинах. Подключение вентилятора ВЦ 5-45 ко входному и выходному воздуховодам может осуществляться напрямую или через гибкие вставки соответствующего типоразмера. Виброизоляционные опоры и гибкие вставки не входят в базовый комплект поставки радиального вентилятора ВЦ 5-45, и приобретаются заказчиком отдельно по собственному усмотрению.
В качестве ЛКП используются износостойкие эмали.

Условия эксплуатации вентилятора ВЦ 5-35

Радиальные вентиляторы ВЦ 5-45 могут использоваться в следующих условиях:
– климатическое исполнение – У и Т по ГОСТ 15150;
– температура окружающего воздуха – в диапазоне -40°С…+40°С;
– кат. разм. – 3 и 2, допускается первая категория размещения, если приводная часть закрыта от атмосферных осадков и прямого солнечного излучения.

Основные варианты изготовления

индекс назначение и материалы
Общепромышленное исполнение, материал — углеродистая сталь
К1 Коррозионностойкие, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
