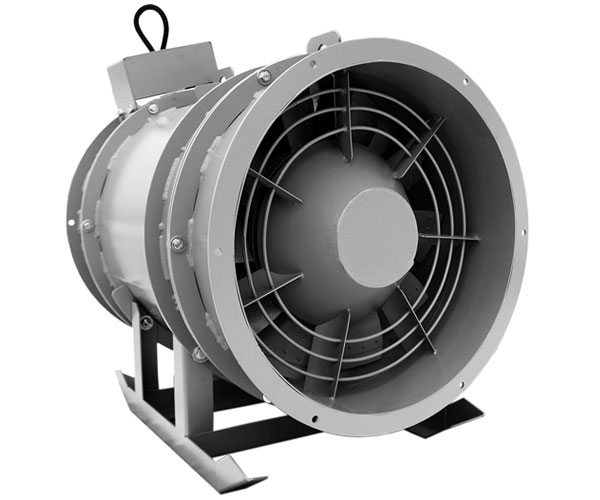

Вентилятор шахтный ВОЭ-5

Шахтные вентиляторы ВОЭ-5 осевого типа служат для местного проветривания опасных и неопасных по газу и пыли вертикальных шахтных и рудничных стволов, горизонтальных тупиковых выработок, туннелей метро при проходке и др. Рабочая среда – воздух с плотностью до 1300 г/м.куб. и концентрацией пыли до 0,05 г/м.куб. Максимально допустимая температура рабочего потока – плюс 60°С.

Общие сведения

• Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011; • Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011; • Варианты материального исполнения: общепромышленное, коррозионностойкое, взрывозащищённое, взрывозащищённое коррозионностойкое; • Назначение: системы местного проветривания; • Количество лопаток рабочего колеса: 10; • Предусмотренное направление потока: от рабочего колеса на приводной электродвигатель

Основные выпускаемые типоразмеры

Вентиляторы шахтные осевые ВОЭ производятся заводом в одном типовом размере и сертифицированы на соответствие требованиям ТР ТС № 004/2011, № 010/2011 и № 020/2011, при этом возможны следующие исполнения: - общепромышленное – для использования на поверхности при нормальных эксплуатационных условиях; - коррозионностойкое из нержавейки – в агрессивных воздушных средах; - взрывозащищенное из разнородных металлов – для работы со средами, опасными по газу и пыли (сертификат на соответствие ТР ТС № 012/2011); - взрывозащищенное коррозионностойкое (сертификат на соответствие ТР ТС № 012/2011).

Шахтный вентилятор ВОЭ-5 - конструктивные особенности

Вентилятор шахтный осевой ВОЭ относится к мобильным установкам, то есть, конструкция должна предусматривать его перемещение по горным выработкам или другим местам использования без применения каких-либо грузоподъемных механизированных средств, для чего на корпусе вместо опорной станины предусматриваются полозья. Возможны два варианта установки шахтного осевого вентилятора ВОЭ на месте эксплуатации: - на грунт на полозья; - в подвешенном состоянии за грузозахватные проушины. Компоновка шахтного вентилятора ВОЭ – моноблочная, все, что требуется для включения агрегата в работу, — это подвести к нему электропитание. Рабочим органом выступает осевое колесо диаметром 0,5 метра. На колесе установлены десять лопастей, положение которых может регулироваться относительно плоскости вращения (можно менять угол, изменяя таким образом давление и производительность). Нормальное движение воздушного потока – от осевой крыльчатки на электропривод. Корпус шахтного осевого вентилятора ВОЭ имеет цилиндрическую форму и представляет собой сварную обечайку из тонколистовой стали, подребренную для придания дополнительной жесткости. Благодаря конструктивным особенностям корпуса возможна быстрая замена двигателя, что особенно важно, когда от качества и надежности вентиляции зависят здоровье и жизнь людей.

Условия эксплуатации

Шахтные осевые вентиляторы ВОЭ подлежат эксплуатации: - в условиях умеренного климата при Т=-40°С…+40°С, 2 кат. разм.; - в условиях тропического климата при Т=-10°С…+60°С, 5 кат. разм.
