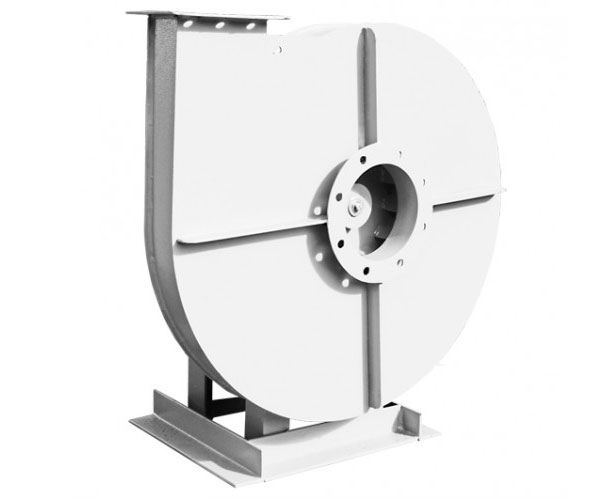

Вентилятор радиальный ВР 140-15

Общие сведения о ВР 140-15

• Высокого давления
• Одностороннего всасывания
• Варианты направление вращения — правое и левое
• Корпус — спиральный поворотный

Вентиляторы радиальные ВР 140-15 высокого давления относятся к вентоборудованию промышленной серии и служат для работы в составе приточно- вытяжных вентсистем, а также могут быть использованы для воздушного отопления и кондиционирования. Радиальные вентиляторы ВР 140-15 могут применяться и в составе технологических установок на специфических производствах, если условия эксплуатации не противоречат требованиям завода-изготовителя. Требования к рабочим средам: - тип среды – воздух и неагрессивные газовоздушные смеси; - предельная температура рабочей среды: +80°С для общепромышленных вентиляторов ВР 140-15; +200°С – для оборудования в теплостойком исполнении; - предельная запыленность – 100 мг/м.куб. Линейка вентиляторов радиальных промышленных ВР 140-15 насчитывает десять типовых размеров. Базовое исполнение вентиляторов ВР 140-15 – общепромышленное, но также можно приобрести вентилятор в теплостойком, коррозионностойком или взрывозащищенном исполнениях (либо в их комбинации). По размещению электропривода относительно направления вращения лопастной крыльчатки вентиляторы радиальные ВР 140-15 могут быть «правого» или «левого» исполнения.

Назначение

Используются в стационарных системах вентиляции и кондиционирования

Основные выпускаемые типоразмеры

Условия эксплуатации

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.

Конструктивные особенности

Вентилятор радиальный промышленный ВР 140-15 состоит из следующих узлов и деталей: - корпус – спирально-поворотный по типу «улитка», дающий возможность выставить выходной патрубок под необходимым углом к воздуховоду; - рабочее колесо – радиального типа с 12-тью отогнутыми в обратную вращению сторону лопастями; - станина – сварная металлоконструкция, выполняющая функцию опоры вентилятора; - электропривод – трехфазный, 380В. Корпус вентилятора ВР 140-15 в зависимости от исполнения изготавливается из «черной» углеродистой или нержавеющей стали. При монтаже оборудования для уменьшения вибраций и шума рекомендуется использовать виброизоляционные опоры: на витых пружинах или резиновые. Компоновка крыльчатки радиального вентилятора ВР 140-15 относительно электродвигателя может быть реализована по одной из трех схем: - исп. 1 – втулка рабочего колеса напрессована на ротор; - исп. 3 – втулка рабочего колеса напрессована на вал подшипникового узла, вращение от привода передается посредством муфты; - исп. 5 - втулка рабочего колеса напрессована на вал подшипникового узла, вращение от привода передается посредством клиноременной передачи. Допустимая температура окружающей среды от минус 40°С до плюс 40°С

Варианты изготовления

индекс	назначение и материалы
—	Общепромышленное исполнение, материал — углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
