Описание

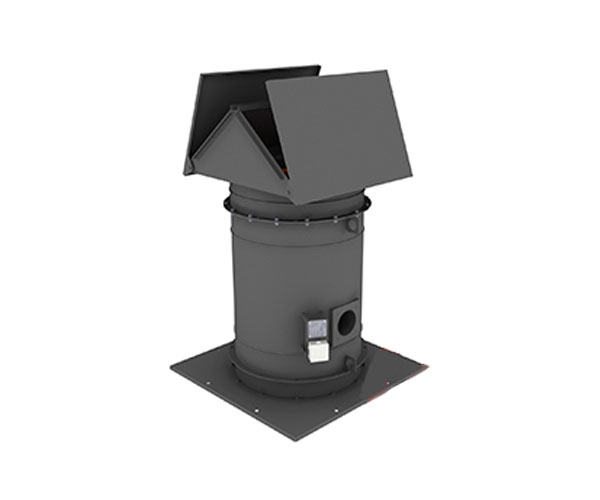

Вентиляторы осевые ВИОС-160К ДУ предназначены для использования в системах вытяжной противодымной вентиляции.
Исполнение по назначению Н, К1.
Вентилятор состоит из:
- цилиндрического корпуса;
- рабочего колеса (16 листовых лопаток);
- асинхронного двигателя.
Предусмотрена возможность работы только в режиме дымоудаления (ДУ) или совмещенных режимах дымоудаления и вентиляции (ДУВ). В последнем случае вентиляторы комплектуются двигателями для длительной постоянной работы (см. таблицу в конце раздела).
На приведенных графиках динамическое давление рассчитано по скорости в кольцевой площади выходного сечения: Pdv – динамическое давление для исполнений 02; Pdv2 – динамическое давление для исполнения 01.
Габаритные и присоединительные размеры

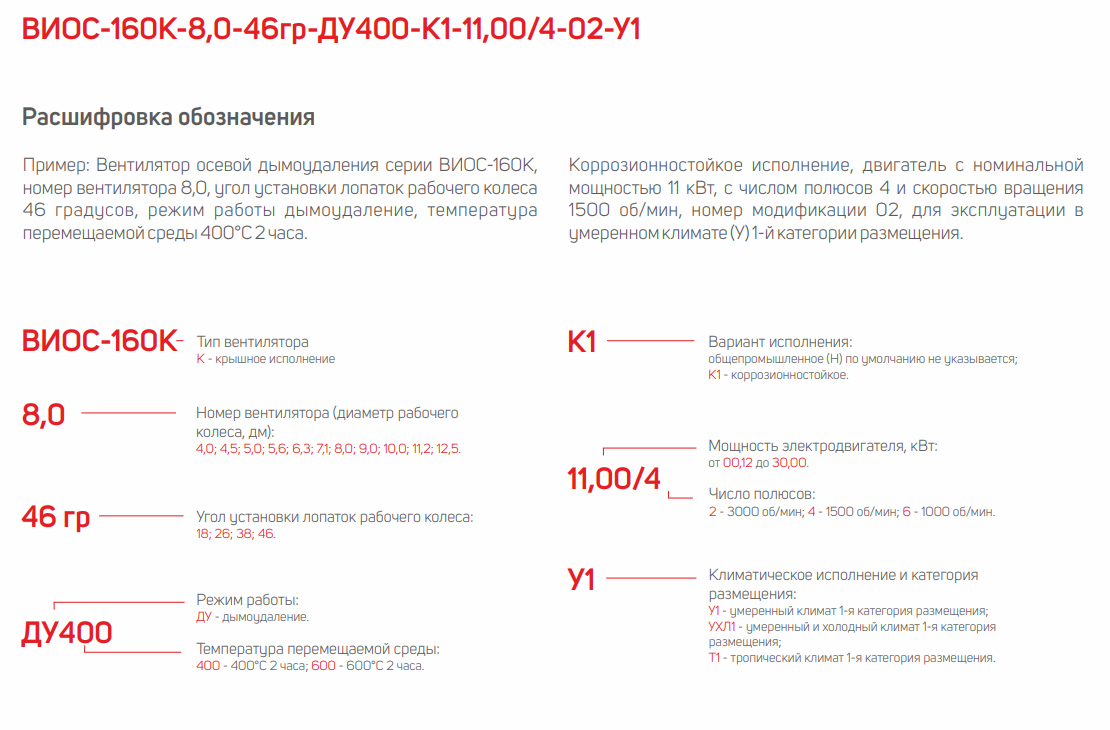

Обозначения
- Тип вентилятора
- Номер вентилятора (диаметр рабочего колеса в дм)
- Назначение (ДУ – дымоудаление; ДУВ – совмещенный режим дымоудаления и общеобменной вентиляции)
- Угол установки лопаток рабочего колеса
- Количество полюсов электродвигателя
- Максимальная температура перемещаемой среды, (400 или 600)
- Вариант исполнения (01 – на фланце без СА; 02 – на фланце со СА; 03 – на раме без СА; 04 – на раме со СА)
| Номер вентилятора | Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | Н | H1 | H2 | H3 | A | n | n1 | d | d1 | |
| ВИОС-160К-4-ДУ | 400 | 600 | 440 | 620 | 1305 | 1213 | 895 | 600 | 8 | 12 | 12 | 12 |
| ВИОС-160К-4,5-ДУ | 450 | 675 | 490 | 700 | 1540 | 1437 | 1100 | 673 | 8 | 12 | 12 | 12 |
| ВИОС-160К-5-ДУ | 500 | 750 | 540 | 800 | 1690 | 1575 | 1220 | 745 | 12 | 12 | 12 | 12 |
| ВИОС-160К-5,6-ДУ | 560 | 840 | 600 | 850 | 1846 | 1718 | 1340 | 832 | 12 | 12 | 12 | 12 |
| ВИОС-160К-6,3-ДУ | 630 | 945 | 670 | 910 | 2023 | 1879 | 1475 | 934 | 12 | 12 | 12 | 12 |
| ВИОС-160К-7,1-ДУ | 710 | 1065 | 750 | 1020 | 2201 | 2038 | 1605 | 1050 | 16 | 16 | 12 | 12 |
| ВИОС-160К-8-ДУ | 800 | 1200 | 840 | 1120 | 2525 | 2341 | 1875 | 1180 | 16 | 16 | 12 | 12 |
| ВИОС-160К-9-ДУ | 900 | 1350 | 950 | 1370 | 2980 | 2773 | 2270 | 1325 | 16 | 16 | 14 | 14 |
| ВИОС-160К-10-ДУ | 1000 | 1500 | 1050 | 1370 | 3040 | 2810 | 2270 | 1470 | 16 | 16 | 14 | 14 |
| ВИОС-160К-11,2-ДУ | 1120 | 1680 | 1170 | 1465 | 3382 | 3125 | 2540 | 1644 | 20 | 20 | 14 | 18 |
| ВИОС-160К-12,5-ДУ | 1250 | 1875 | 1300 | 1500 | 3390 | 3103 | 2470 | 1833 | 20 | 20 | 14 | 18 |
