Заявка

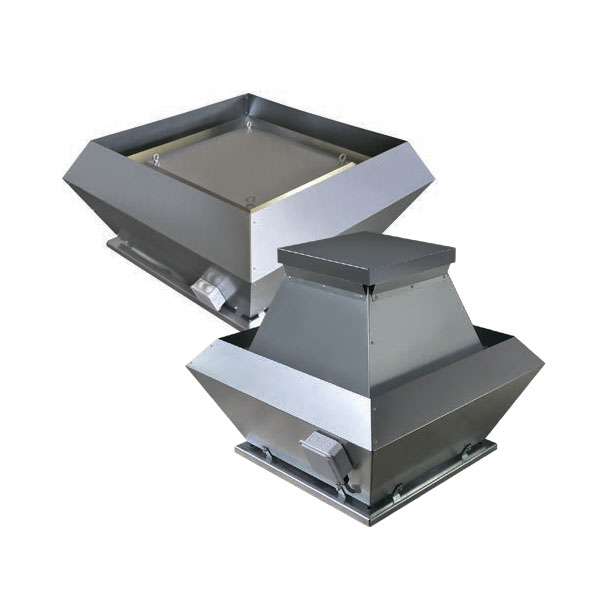

Вентилятор крышный ВКРФ-М-56-РЦ-1,1/1000/220-380

Вентилятор крышный ВКРФ-М-56-РЦ-1,1/1000/220-380
Вентилятор крышный ВКРФ-М-56-РЦ-1,1/1000/220-380
Вентилятор крышный радиальный ВКРФ-М общепромышленного исполнения применяется в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий с сетью воздуховодов и без нее.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

Вентилятор крышный радиальный ВКРФ-М общепромышленного исполнения применяется в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий с сетью воздуховодов и без нее. Устанавливаются на кровле на стаканы монтажные типа СОМ. Предназначен для перемещения невзрывоопасных газовых сред с максимальной температурой до плюс 80 °С, содержащих твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 1-й категории размещения по ГОСТ 15150, при температуре окружающей среды от -40 °С до +45°С. Возможно изготовление вентиляторов ВКРФ-М в трех комплектациях, в зависимости от требуемых аэродинамических характеристик: - мотор-колесо GH (производство Китай); - рабочее колесо РН (производство ООО «РВЗ»); - рабочее колесо РЦ (производство ООО «РВЗ»).

Характеристики

Габаритные и присоединительные размеры ВКРФ-М (мм)

№ вентилятора (комплектация колесом)

Модель

A

B

F

E

C*

G

d

22(GH)

 ВКРФ-М-22-GH-0,15/3000/220

430

351

430

236

-

350

8,5

22(РЦ)

 ВКРФ-М-22-РЦ-0,37/3000/220-380

496

414

424

245

420

350

12

25(РЦ)

 ВКРФ-М-25-РЦ-0,75/3000/220-380

600

473

450

329

540

365

12

28(РЦ)

 ВКРФ-М-28-РЦ-1,1/3000/220-380

695

578

500

349

573

415

12

31(GH)

 ВКРФ-М-31-GH-0,14/1500/220

561

441

520

316

-

440

8,5
ВКРФ-М-31-GH-0,15/1500/380

31(РЦ)

 ВКРФ-М-31-РЦ-0,25/1500/220-380

740

587

556

355

580

440

12
ВКРФ-М-31-РЦ-2,2/3000/220-380

31(РН)

 ВКРФ-М-31-РН-0,37/1500/220-380

715

579

524

378

644

440

12
ВКРФ-М-31-РН-3,0/3000/220-380

35(GH)

 ВКРФ-М-35-GH-0,22/1500/220

626

485

560

331

-

480

8,5
ВКРФ-М-35-GH-0,22/1500/380

35(РЦ)

 ВКРФ-М-35-РЦ-0,37/1500/220-380

760

600

555

321

635

480

12
ВКРФ-М-35-РЦ-4,0/3000/220-380

40(GH)

 ВКРФ-М-40-GH-0,54/1500/380

717

528

610

418

-

530

8,5
ВКРФ-М-40-GH-0,56/1500/220

40(РН)

 ВКРФ-М-40-РН-0,37/1000/220-380

830

670

604

465

775

530

12
ВКРФ-М-40-РН-1,1/1500/220-380

40(РЦ)

 ВКРФ-М-40-РЦ-0,75/1500/220-380

750

616

604

372

687

530

12
ВКРФ-М-40-РЦ-5,5/3000/220-380

45(GH)

 ВКРФ-М-45-GH-0,81/1500/380

821

592

660

469

-

580

8,5
ВКРФ-М-45-GH-0,83/1500/220

45(РЦ)

 ВКРФ-М-45-РЦ-0,37/1000/220-380

888

716

655

463

708

580

12
ВКРФ-М-45-РЦ-1,5/1500/220-380

50(GH)

 ВКРФ-М-50-GH-0,65/1000/380

901

652

710

497

-

630

12
ВКРФ-М-50-GH-1,55/1500/220
ВКРФ-М-50-GH-1,56/1500/380

50(РН)

 ВКРФ-М-50-РН-1,1/1000/220-380

936

764

700

472

853

630

12
ВКРФ-М-50-РН-4,0/1500/220-380

50(РЦ)

 ВКРФ-М-50-РЦ-0,55/1000/220-380

935

764

706

470

735

630

12
ВКРФ-М-50-РЦ-2,2/1500/220-380

56(GH)

 ВКРФ-М-56-GH-0,78/1000/380

987

708

770

537

-

690

8,5
ВКРФ-М-56-GH-2,2/1500/380

56(РЦ)

 ВКРФ-М-56-РЦ-1,1/1000/220-380

973

797

764

470

810

690

12
ВКРФ-М-56-РЦ-4,0/1500/220-380

63(GH)

 ВКРФ-М-63-GH-1,2/1000/380

1026

782

835

516

-

755

8,5

63(РН)

 ВКРФ-М-63-РН-3,0/1000/220-380

1223

950

832

706

1005

755

12
ВКРФ-М-63-РН-11,0/1500/380-660

1108

63(РЦ)

 ВКРФ-М-63-РЦ-2,2/1000/380

1210

948

832

606

895

755

12
ВКРФ-М-63-РЦ-7,5/1500/380

1000

71(РЦ)

 ВКРФ-М-71-РЦ-4,0/1000/220-380

1483

1104

1040

727

1085

840

12
ВКРФ-М-71-РЦ-15,0/1500/380-660

1000

840

12

80(РН)

 ВКРФ-М-80-РН-11,0/1000/380-660

1756

1258

1246

947

1450

1149

15
ВКРФ-М-80-РН-30,0/1500/380-660

80(РЦ)

 ВКРФ-М-80-РЦ-7,5/1000/380-660

1755

1260

1246

847

1270

1149

15
ВКРФ-М-80-РЦ-22,0/1500/380-660

90(РЦ)

 ВКРФ-М-90-РЦ-5,5/750/380-660

1764

1497

1347

853

1345

1250

15
ВКРФ-М-90-РЦ-15,0/1000/380-660

100(РН)

 ВКРФ-М-100-РН-15,0/750/380-660

1880

1526

1490

1010

1610

1389

15
ВКРФ-М-100-РН-30,0/1000/380-660

100(РЦ)

 ВКРФ-М-100-РЦ-11,0/750/380-660

1873

1873

1488

1009

1612

1389

15
ВКРФ-М-100-РЦ-22,0/1000/380-660

112(РЦ)

 ВКРФ-М-112-РЦ-18,5/750/380-660

2077

1728

1619

1052

1590

1522

15
ВКРФ-М-112-РЦ-37,0/1000/380-660

125(РН)

 ВКРФ-М-125-РН-37,0/750/380-660

2077

1730

1619

1052

1800

1522

15

125(РЦ)

 ВКРФ-М-125-РЦ-18,5/750/380-660

2077

1728

1619

1052

1590

1522

15
ВКРФ-М-125-РЦ-45,0/1000/380-660

Технические характеристики

Наименование

Номер кривой

Мощность, кВт

Ток, А

Частота вращения, об/мин

Общий, дБа

Масса, кг

Схема подключения
ВКРФ-М-22-GH-0,15/3000/220

1

0,15

0,7

3000

72

12,8

Схема №3
ВКРФ-М-22-РЦ-0,37/3000/220-380

2

0,37

1,01

3000

77

25,6

Схема №5
ВКРФ-М-25-РЦ-0,75/3000/220-380

1

0,75

1,83

3000

79

33,7

Схема №5
ВКРФ-М-28-РЦ-1,1/3000/220-380

1

1,1

2,61

3000

81

38,3

Схема №5
ВКРФ-М-31-GH-0,14/1500/220

1

0,14

0,68

1500

61

15,7

Схема №3
ВКРФ-М-31-GH-0,15/1500/380

2

0,15

0,39

1500

62

15,7

Схема №2
ВКРФ-М-31-РЦ-0,25/1500/220-380

3

0,25

0,79

1500

68

37,6

Схема №5
ВКРФ-М-31-РН-0,37/1500/220-380

4

0,37

1,12

1500

71

41

Схема №5
ВКРФ-М-31-РЦ-2,2/3000/220-380

5

2,2

4,85

3000

86

47,1

Схема №5
ВКРФ-М-31-РН-3,0/3000/220-380

6

3

6,34

3000

72

62,3

Схема №5
ВКРФ-М-35-GH-0,22/1500/220

1

0,22

1,0

1500

64

27,4

Схема №3
ВКРФ-М-35-GH-0,22/1500/380

2

0,22

0,47

1500

65

27,4

Схема №2
ВКРФ-М-35-РЦ-0,37/1500/220-380

3

0,37

1,12

1500

77

37,8

Схема №5
ВКРФ-М-35-РЦ-4,0/3000/220-380

4

4

8,2

3000

84

63,9

Схема №5
ВКРФ-М-40-РН-0,37/1000/220-380

1

0,37

1,3

1000

75

78

Схема №5
ВКРФ-М-40-GH-0,54/1500/380

2

0,54

1,0

1500

66

31,1

Схема №7
ВКРФ-М-40-GH-0,56/1500/220

3

0,56

2,46

1500

66

31,1

Схема №3
ВКРФ-М-40-РЦ-0,75/1500/220-380

4

0,75

2,05

1500

78

64

Схема №5
ВКРФ-М-40-РН-1,1/1500/220-380

5

1,1

2,85

1500

77

69,5

Схема №5
ВКРФ-М-40-РЦ-5,5/3000/220-380

6

5,5

11,1

3000

88

87,9

Схема №5
ВКРФ-М-45-РЦ-0,37/1000/220-380

1

0,37

1,3

1000

75

73,1

Схема №5
ВКРФ-М-45-GH-0,81/1500/380

2

0,81

1,36

1500

74

38,2

Схема №1
ВКРФ-М-45-GH-0,83/1500/220

3

0,83

4,1

1500

74

38,2

Схема №4
ВКРФ-М-45-РЦ-1,5/1500/220-380

4

1,5

3,72

1500

79

76,7

Схема №5
ВКРФ-М-50-РЦ-0,55/1000/220-380

2

0,55

1,79

1000

76

82,5

Схема №5
ВКРФ-М-50-GH-0,65/1000/380

3

0,65

1,45

1000

65

95,3

Схема №1
ВКРФ-М-50-РН-1,1/1000/220-380

4

1,1

3,2

1000

78

85,7

Схема №5
ВКРФ-М-50-GH-1,55/1500/220

6

1,55

6,8

1500

77

95,3

Схема №4
ВКРФ-М-50-GH-1,56/1500/380

7

1,56

2,9

1500

77

95,3

Схема №7
ВКРФ-М-50-РЦ-2,2/1500/220-380

8

2,2

5,1

1500

85

92,9

Схема №5
ВКРФ-М-50-РН-4,0/1500/220-380

9

4

8,8

1500

84

105,3

Схема №5
ВКРФ-М-56-GH-0,78/1000/380

1

0,78

1,55

1000

69

85,8

Схема №1
ВКРФ-М-56-РЦ-1,1/1000/220-380

2

1,1

3,2

1000

79

101

Схема №5
ВКРФ-М-56-GH-2,2/1500/380

3

2,2

3,7

1500

79

85,8

Схема №1
ВКРФ-М-56-РЦ-4,0/1500/220-380

4

4

8,8

1500

87

120,1

Схема №5
ВКРФ-М-63-GH-1,2/1000/380

1

1,2

2,7

1000

76

111,9

Схема №1
ВКРФ-М-63-РЦ-2,2/1000/380

2

2,2

5,6

1000

80

145,3

Схема №5
ВКРФ-М-63-РН-3,0/1000/220-380

3

3

7,4

1000

80

183

Схема №5
ВКРФ-М-63-РЦ-7,5/1500/380

4

7,5

15,6

1500

91

206,1

Схема №6
ВКРФ-М-63-РН-11,0/1500/380-660

5

11

22,5

1500

90

197

Схема №6
ВКРФ-М-71-РЦ-4,0/1000/220-380

1

4

9,75

1000

87

189,7

Схема №5
ВКРФ-М-71-РЦ-15,0/1500/380-660

2

15

30

1500

93

265,5

Схема №6
ВКРФ-М-80-РЦ-7,5/1000/380-660

1

7,5

17,2

1000

89

373,5

Схема №6
ВКРФ-М-80-РН-11,0/1000/380-660

2

11

24,5

1000

88

412

Схема №6
ВКРФ-М-80-РЦ-22,0/1500/380-660

3

22

43,2

1500

97

456

Схема №6
ВКРФ-М-80-РН-30,0/1500/380-660

4

30

57,6

1500

96

422,5

Схема №6
ВКРФ-М-90-РЦ-5,5/750/380-660

1

5,5

13,6

750

84

408,5

Схема №6
ВКРФ-М-90-РЦ-15,0/1000/380-660

2

15

31,6

1000

91

490

Схема №6
ВКРФ-М-100-РЦ-11,0/750/380-660

1

11

25,5

750

88

587

Схема №6
ВКРФ-М-100-РН-15,0/750/380-660

2

15

34,1

750

88

584

Схема №6
ВКРФ-М-100-РЦ-22,0/1000/380-660

3

22

44,7

1000

93

658

Схема №6
ВКРФ-М-100-РН-30,0/1000/380-660

4

30

59,3

1000

91

555

Схема №6
ВКРФ-М-112-РЦ-18,5/750/380-660

1

18,5

41,1

750

90

767,5

Схема №6
ВКРФ-М-112-РЦ-37,0/1000/380-660

2

37

71

1000

96

849

Схема №6
ВКРФ-М-125-РЦ-18,5/750/380-660

1

18,5

41,1

750

95

823

Схема №6
ВКРФ-М-125-РН-37,0/750/380-660

2

37

78

750

94

877

Схема №6
ВКРФ-М-125-РЦ-45,0/1000/380-660

3

45

86

1000

98

992

Схема №6

Электрические схемы подключения вентиляторов ВКРФ-М

МАРКИРОВКА:

Вентилятор крышный ВКРФ-М-40-РH-0,37/1000/220-380-У1 где:    ВКРФ-М – серия крышного вентилятора; 40 – номер вентилятора (от 22 до 125); РH – комплектация рабочим колесом (GH, РН, РЦ); 0,37 – мощность электродвигателя, кВт; 1000 – частота вращения электродвигателя, об/мин; 220-380 - напряжение питания электродвигателя, В; У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
