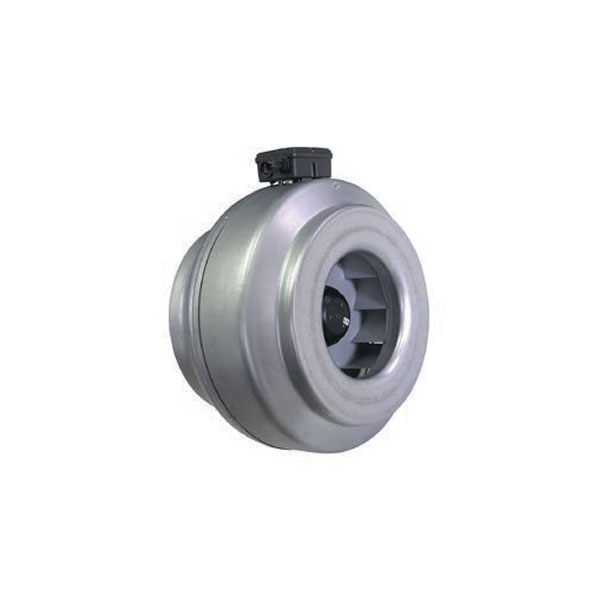

Вентилятор канальный круглый VC-355

Вентилятор канальный круглый VC-355
Вентилятор канальный круглый VC-355
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

  • Компактная конструкция
  • Корпус из оцинкованной стали
  • Установка в любом положении
  • Возможность регулировки скорости
  • Класс защиты электродвигателя IP 54
  • Биметаллическая защита двигателя
  • Возможна комплектация c кронштейнами
  • Температура перемещаемого воздуха от -40°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.

Характеристики

Габаритные и присоединительные размеры (мм)

Модель A B C D E Е1 F* G* J*
VC-100 97 242 47 195 23 23 170 275 6,5
VC-125 125 242 47 195 26 26 170 275 6,5
VC-160 160 332 47 232 26 26 170 365 6,5
VC-200 198 332 47 228 26 26 170 365 6,5
VC-250 248 332 48 217 30 25 170 365 6,5
VC-315 315 402 48 255 26 26 170 435 6,5
VC-355** 355 500 49 400 32 32 420 533 8,5
* Размеры F, G и J в случае комплектации вентилятора кронштейном. ** Вентилятор VC-355 поставляется только с кронштейном. Отверстие в кронштейне (J) под крепление для: VC-100...315 вертикально; VC-355 горизонтально.

Технические характеристики

Модель Напряжение/ частота, В/50Гц Число фаз Потребляемая мощность, кВт Ток, А Частота вращения, об/ мин Масса, кг Регулятор скорости*
без кроншт. с кроншт.
VC-100 220 1 0,07 0,3 2500 2,9 3,4 СРМ 250W -
VC-125 0,07 0,3 2400 2,9 3,0
VC-160 0,115 0,5 2550 4,5 4,7 СРМ 500W/M
VC-200 0,150 0,7 2600 5,3 5,5
VC-250 0,20 0,9 2500 5,7 6,0 СРМ 500W
VC-315 0,28 1,3 2500 7,0 7,2
VC-355 0,22 0,93 1360 - 12,3
* Подробная информация по регуляторам скорости представлена в разделе «Автоматика систем вентиляции».

Аэродинамические характеристики

Акустические характеристики

Модель Зона измерения Общий, дБА Уровень звуковой мощности, дБ в октавных полосах частот, Гц
63 125 250 500 1000 2000 4000 8000
VC-100 в канал 71 57 60 69 65 59 55 48 41
к окружению 55 39 41 42 48 52 47 37 30
VC-125 в канал 70 60 60 67 64 58 57 51 51
к окружению 51 38 42 38 45 40 44 39 40
VC-160 в канал 74 52 60 67 71 65 62 60 50
к окружению 59 29 38 37 56 55 49 47 37
VC-200 в канал 73 56 59 67 67 66 64 60 53
к окружению 58 41 37 43 48 56 48 43 36
VC-250 в канал 74 54 60 67 66 67 67 63 55
к окружению 53 39 32 35 46 49 48 44 32
VC-315 в канал 77 56 59 67 67 71 72 68 66
к окружению 56 35 24 34 43 50 53 48 41
VC-355 в канал 80 56 69 70 75 74 72 70 68
к окружению 60 32 32 39 59 49 48 49 40

Электрические схемы подключения

МАРКИРОВКА:

Вентилятор канальный круглый VС –100 где: VС – серия канального вентилятора; 100 – типоразмер (от 100 до 355).
