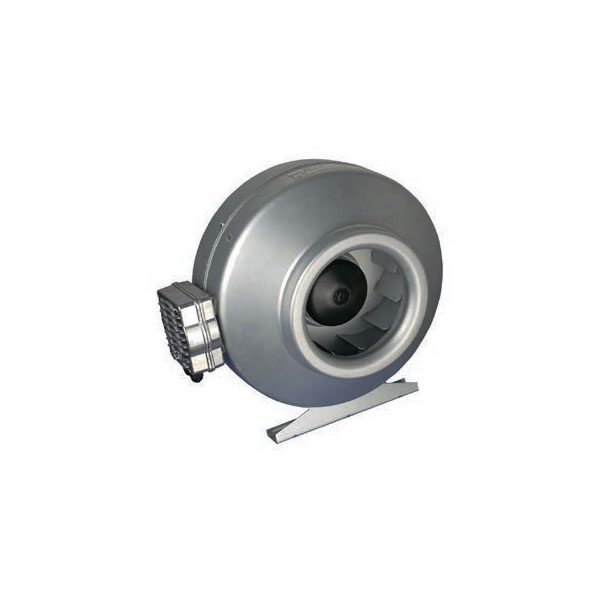

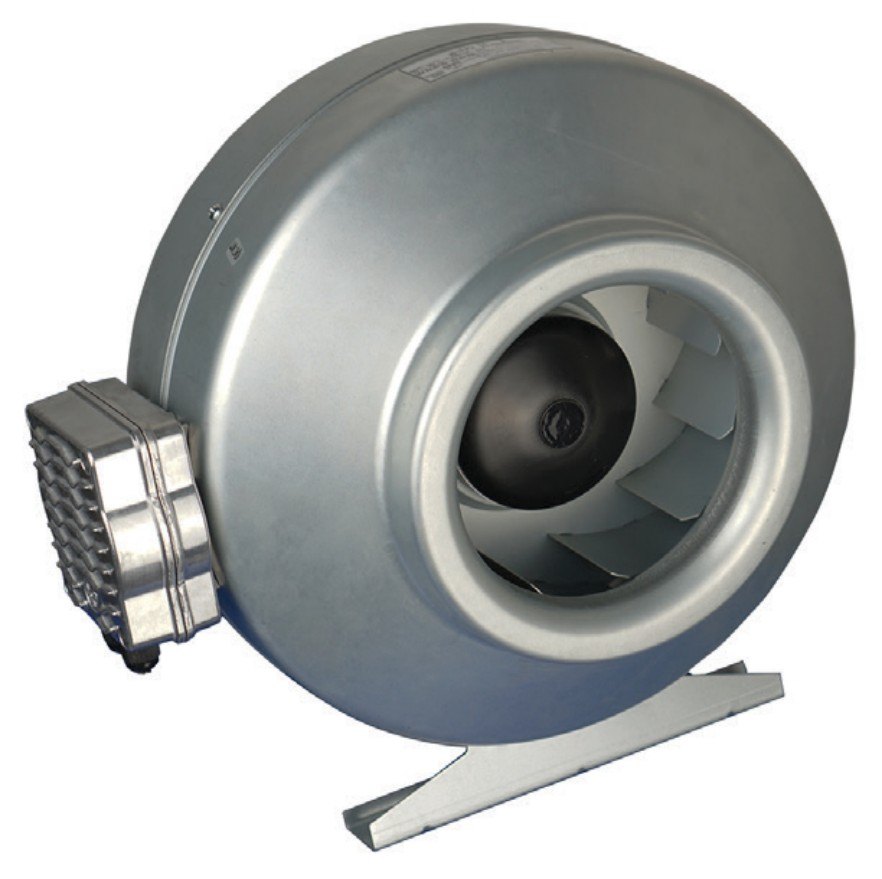

Вентилятор канальный круглый ECF(K)4E220T160-C0

Вентиляторы ECF(K) предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по
ГОСТ 15150, при температуре окружающей среды от -25°С до +40°С и влажности воздуха <90%.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

  • ЕС электродвигатель с внешним ротором: энергосберегающий, низкий уровень шума, низкая вибрация
  • Класс защиты вентилятора IP 54
  • Вентиляторы оснащены контроллером (0-10В), который установлен в клеммную коробку (или непосредственно в электродвигатель). Регулирование производительности от 0 до 100% происходит по сигналу напряжения 0-10В
  • Корпус из оцинкованной стали
  • Материал рабочего колеса: Ø100-160 мм – пластик; Ø200-315 мм – оцинкованная сталь; Ø355 мм – алюминий
  • Компактная конструкция
  • Вентиляторы оборудованы съемными кронштейнами
  • Температура перемещаемого воздуха от -25°С до +40°С

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, при температуре окружающей среды от -25°С до +40°С и влажности воздуха <90%.

Характеристики

Габаритные и присоединительные размеры (мм)

Диаметр

Модель

А

В

C

D

E

F

F1

G

K

100

ECF(K)4E192T100-C0

97

170

242

45

195

23

23

34

275

125

ECF(K)4E192T125-C0

125

170

242

45

195

26

26

34

275

160

ECF(K)4E220T160-C0

160

170

332

45

232

26

26

34

365

ECF(K)4E225T160-C0

160

170

332

45

232

26

26

34

365

ECF(K)6E225T160-C0

160

170

332

45

232

26

26

34

365

200

ECF(K)6E225T200-C5

198

170

332

47

228

26

26

34,5

365

250

ECF(K)6E250T250-Y0

248

170

332

230

30

25

365

315

ECF(K)6E280T315-Y0

315

170

402

260

26

26

435

355

ECF(K)6E355T355-Y0

355

420

500

400

32

32

45

533

Технические характеристики вентиляторов канальных серии ECF(K)



Диаметр

Модель

Напряжение/

частота, В/50Гц

Число фаз

Входная мощность, кВт

Номинальный ток, А

Частота вращения, об/ мин

Масса, кг

Общий, дБа

100

ECF(K)4E192T100-C0

220

1

0,09

0,75

3400

2,6

72

125

ECF(K)4E192T125-C0

0,1

0,82

3400

2,6

73

160

ECF(K)4E220T160-C0

0,085

0,7

2600

3,75

67

ECF(K)4E225T160-C0

0,095

0,8

2500

3,8

68

ECF(K)6E225T160-C0

0,17

1,3

3000

4,1

75

200

ECF(K)6E225T200-C5

0,175

1,35

2950

4,6

70

250

ECF(K)6E250T250-Y0

0,25

1,8

2900

5,6

73

315

ECF(K)6E280T315-Y0

0,26

1,9

2600

6,6

73

355

ECF(K)6E355T355-Y0

0,32

3,0

1800

13,5

71

Аэродинамические характеристики вентиляторов канальных серии ECF(K)

Электрические схемы подключения

МАРКИРОВКА:

Вентилятор канальный круглый ECF(K)4E220T160-C0
где:   ECF(K)– серия канального вентилятора с ЕС-электродвигателем;
4 – число полюсов электродвигателя;
E – однофазный электродвигатель;
220 – типоразмер мотор-колеса;
T – вентилятор канальный круглый;
160 – типоразмер вентилятора (от 100 до 355);
С0 – тип контроллера (С0, С5 – контроллер расположен в клеммной коробке,
Y0 – контроллер расположен непосредственно в электродвигателе).
