Характеристики:
- Воздухообмен, м³/ч – 375
- Тип вент.установки – Приточная
- Статическое давление, Па (max) – 300
- Воздуховод – Круглый
- Диаметр канала, мм – 125
- Мощность нагревателя, кВт – 5
- Мощность вентилятора, кВт – 0.07
- Напряжение, В – 380
- Класс защиты – IP44
- Уровень шума, дБ – 33
- Габариты, мм – 880x280x250
- Вес, кг – 10
- Тип нагревателя – Электрический
- Гарантийный срок – 1 год
- Родина бренда – Дания
- Страна производства – Россия
Описание

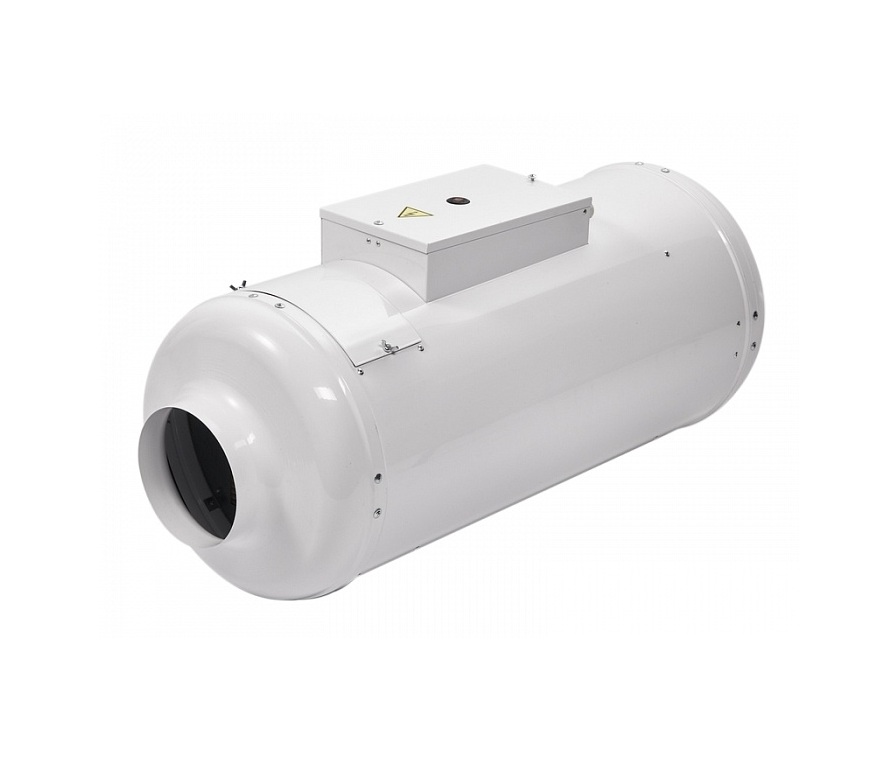

Установки Shuft (Шафт) серии AIR TUBE изготавливаются в компактном корпусе из листовой оцинкованной стали. Установка состоит из следующих элементов:
- Вентилятор: мотор-колесо, оборудованное высокоэффективной крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором IP44. Клеммная коробка IP44. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы. Шариковые подшипники двигателя не требуют техобслуживания.
- Воздухонагревателя, нагревательные элементы которого сделаны из нержавеющей стали. Воздухонагреватели оснащены двухступенчатой защитой от перегрева. Реле первой ступени {с автоматическим возвратом в исходное положение) срабатывает, когда температура воздуха на выходе из нагревателя достигает 60 °с. Реле второй ступени (с ручным возвратом в исходное положение нажатием кнопки, расположенной на корпусе нагревателя) срабатывает при температуре 90 °С. Короб для электросоединений нагревателя имеет степень защиты IP44; фильтра, класс очистки EU4. Установка предназначена для монтажа непосредственно к круглым воздуховодам.
Монтаж устройства
Установки поставляются готовыми к подключению. Монтаж должен выполняться компетентным персоналом. Установки монтируются, в основном, внутри помещения. При наружном монтаже установки должны быть защищены от внешних воздействий. Установки монтируются горизонтально, в соответствии с направлением потока воздуха, указанному на корпусе вентиляционной установки стрелкой. Необходимо предусматривать доступ для обслуживания установок.
Для исключения выпадения конденсата необходимо изолировать корпус вентиляционной установки от воздухозабора до фильтра включительно.
Не допускается:
Использовать установки для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.п.; Монтировать установки во взрыво-, пожароопасных помещениях и использовать их для транспортировки воздуха с содержанием паров пожароопасных веществ.
