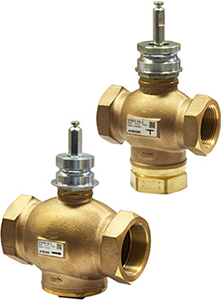

Регулирующие вентили STV

Регулирующие вентили STV

Двухходовые (STV) и трехходовые (STR) вентили предназначены для регулирования расхода горячей и холодной воды, а также пара в теплообменниках систем вентиляции, кондиционирования и отопления. Вентили STV/STR выпускаются в диапазоне от K_VS=0,63 с присоединительным диаметром 1/2" до K_VS=39 с присоединительным диаметром 2". Регулирование у вентилей осуществляется с помощью возвратно-поступательного перемещения штока. Двухходовой вентиль полностью открыт, когда шток находится в нижнем положении, и закрыт, когда шток находится в верхнем положении. Трехходовой вентиль перекрывает расположенные один напротив другого проходные отверстия 2 и 1, когда шток находится в верхнем положении. В этом же положении штока вентиль открыт между отверстиями 3 и 1. Если шток находится в нижнем положении, трехходовой вентиль полностью открыт между отверстиями 2 и 1 и закрыт между отверстиями 3 и 1. Вентили должны устанавливаться так, чтобы направление стрелки совпадало с направлением потока жидкости. В зависимости от типа используемого привода RVAN вентили могут работать в режиме трехпозиционного или пропорционального (сигнал 0(2)–10 В или 4–20 мА) регулирования.
