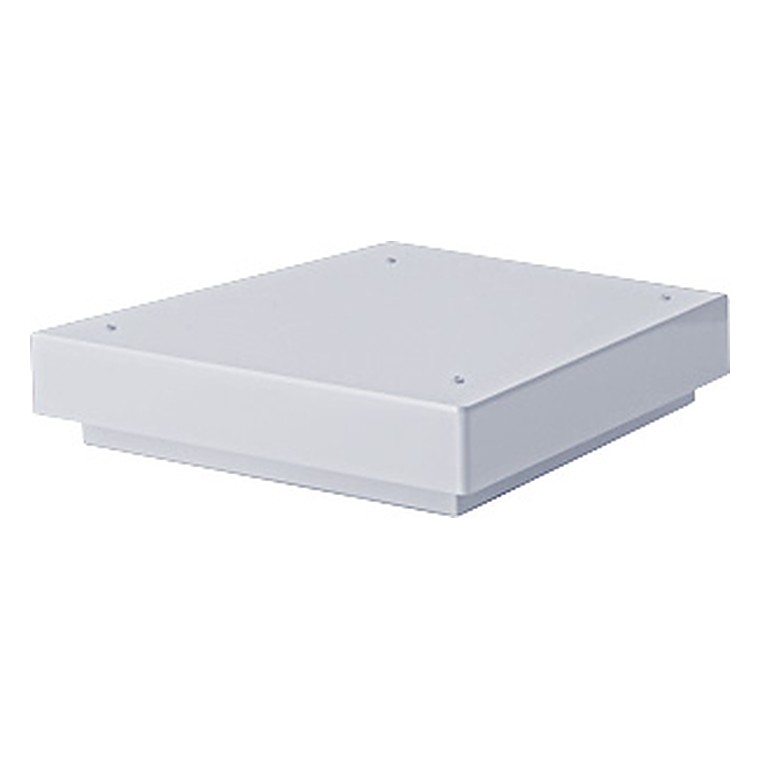

Крышный вытяжной вентилятор TXQ M
Вентилятор O.ERRE (Арктика). 5 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Крышный вытяжной вентилятор TXQ M — оборудование производителя O.ERRE для систем вентиляции и кондиционирования.
Конструкция и работа
Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.
Что это даёт
Где применяется
Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.
Как подобрать
Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.
Технические характеристики
| Модель | Потребляемая | Напряжение, | Номинал. | Уровень шума | Вес, |
|---|---|---|---|---|---|
| мощность, Вт | В/Гц | ток, А | дБ(А), 3 м | кг | |
| TXQ M 550 | 60 | 230/50 | 0,26 | 52 | 5,8 |
| TXQ M 860 | 70 | 230/50 | 0,35 | 53 | 6,2 |
| TXQ M 1500 | 150 | 230/50 | 0,75 | 57 | 7,5 |
| TXQ M 2300 | 200 | 230/50 | 0,80 | 58 | 10,0 |

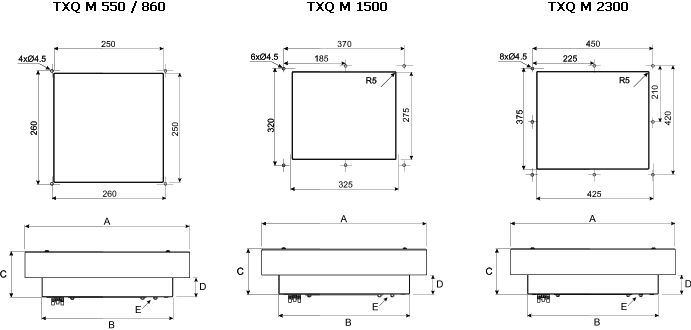

Чертёж и присоединительные размеры

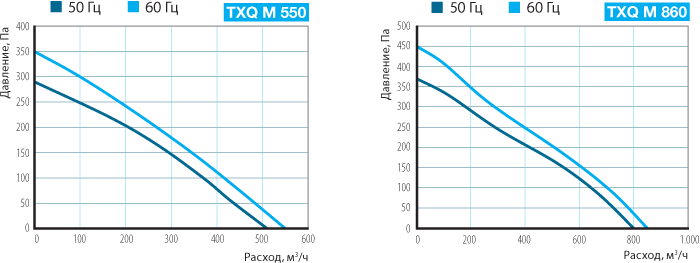

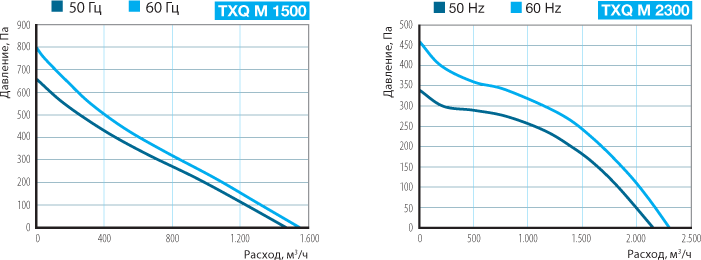

Аэродинамические характеристики
Монтаж и схемы подключения
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.
Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.
Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
