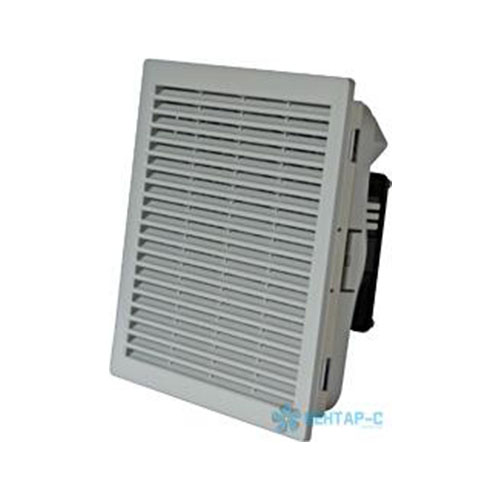

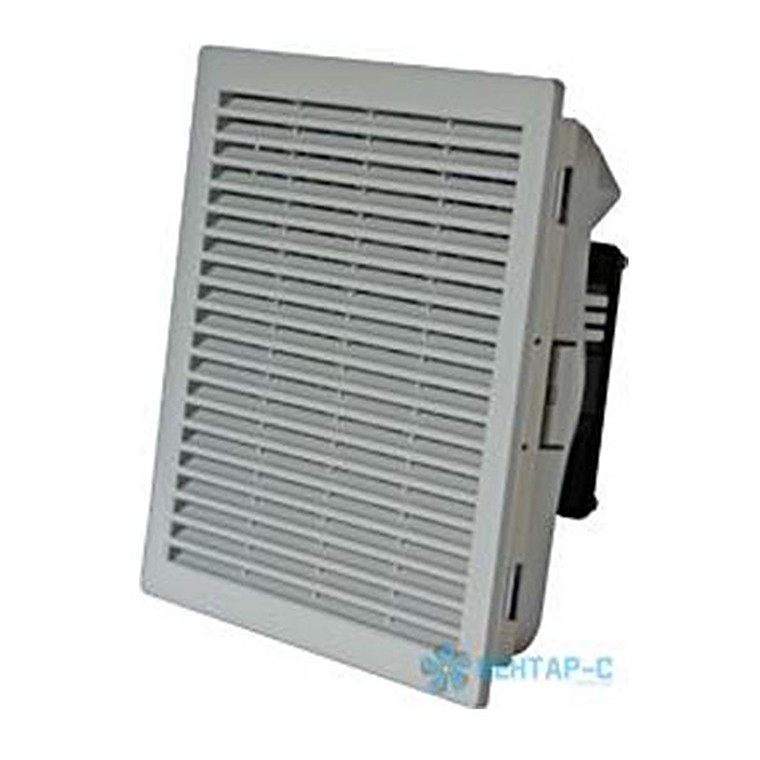

Вентиляционная система O.ERRE SYSTEMA RCQ
⚙️ Подбор и заказ
Описание
SYSTEMA RCQ - это полностью укомплектованная вентиляционная система, которая состоит из осевого вентилятора RCQ, оснащенного приточной решеткой с фильтром, вытяжной решетки и фильтра для вытяжной решетки. • Возможность крепления с помощью винтов (не входят в комплект);
Конструкция и работа
Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.
Что это даёт
Где применяется
Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.
Как подобрать
Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.
Технические характеристики
| Модель | Потребляемая | Напряжение | Номинал. | Уровень шума | Вес, |
|---|---|---|---|---|---|
| мощность, Вт | В/Гц | ток, А | дБ(А), 2 м | кг | |
| RCQ 160.15 | 20 | 230/50 | 0,125 | 40 | 0,85 |
| RCQ 160.25 | 20 | 230/50 | 0,125 | 39 | 1,3 |
| RCQ 370.25 | 25 | 230/50 | 0,110 | 50 | 1,7 |

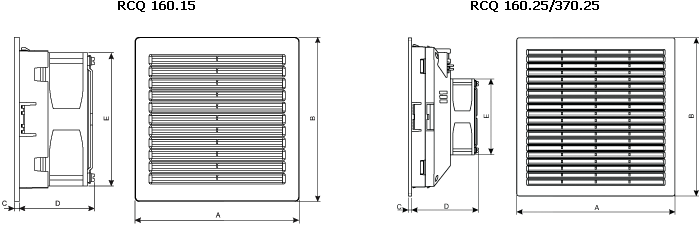

Чертёж и присоединительные размеры

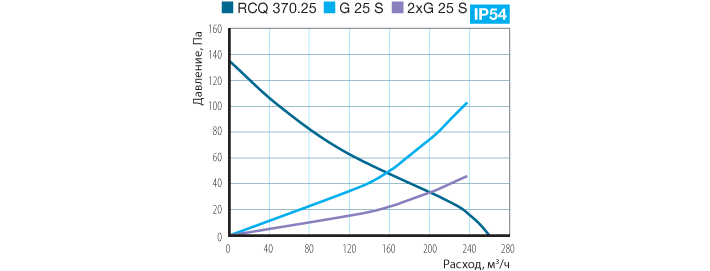

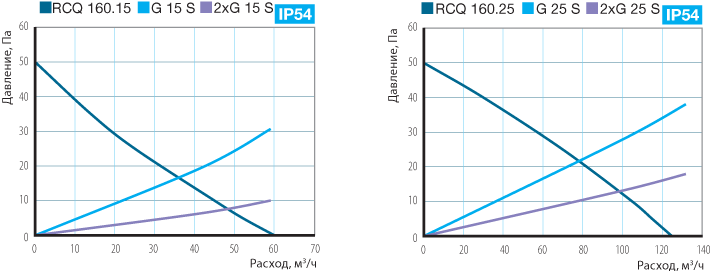

Аэродинамические характеристики
Монтаж и схемы подключения
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.
Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.
При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
