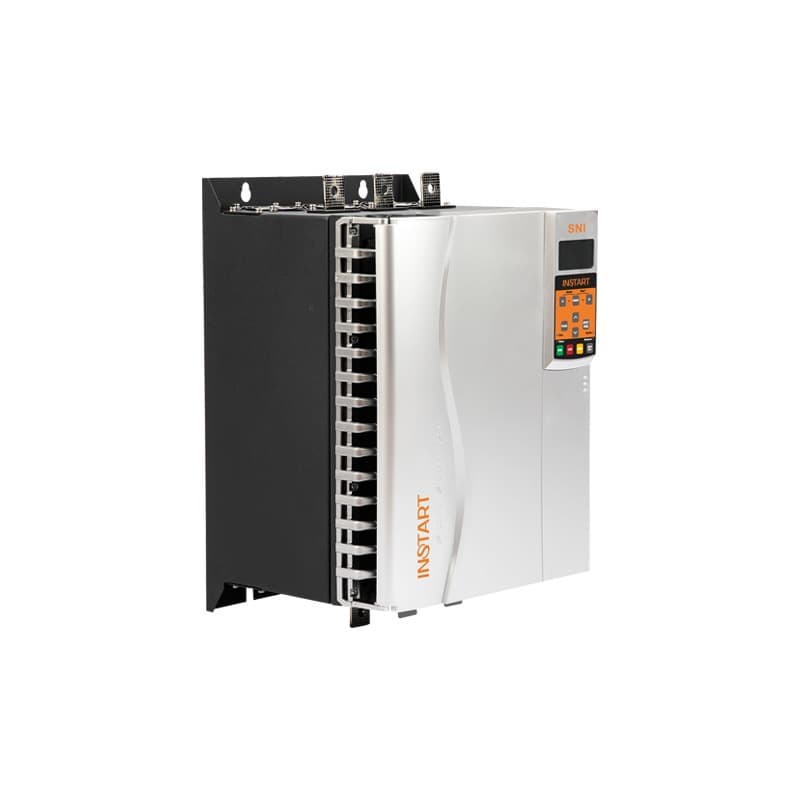

Устройство плавного пуска INSTART SNI-45/53-06+SNI-DP-S

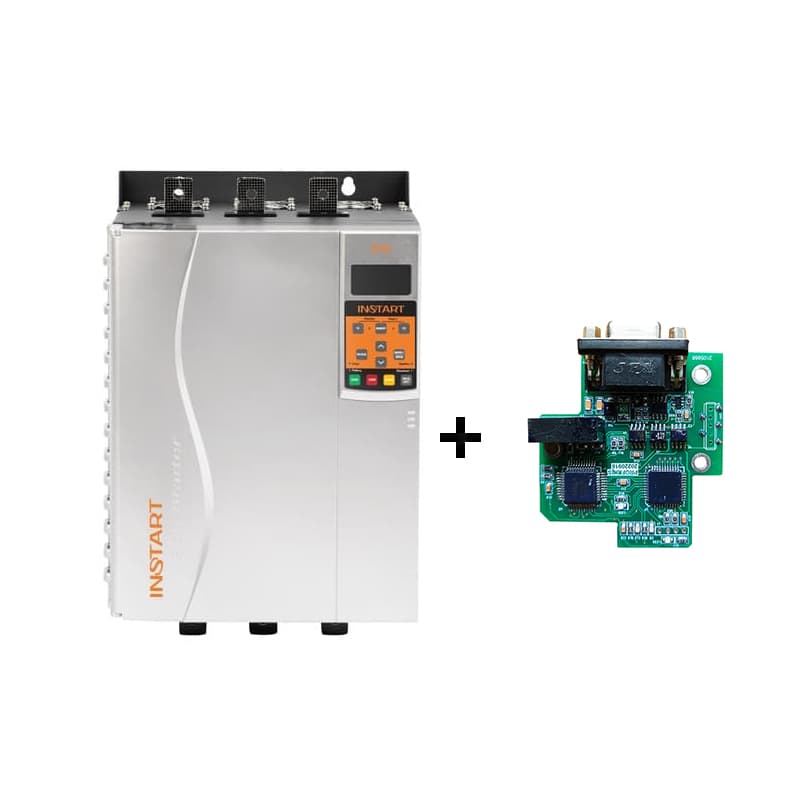

УПП SNI+SNI-DP – это УПП серии SNI, оснащенное платой расширения для поддержки протокола ProfiBUS DP.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

УПП SNI+SNI-DP – это УПП серии SNI, оснащенное платой расширения для поддержки протокола ProfiBUS DP.

Устройства плавного пуска SNI – это новая серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.

Преимущества устройств плавного пуска INSTART серии SNI

ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно

ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ
Устройства плавного пуска SNI имеют возможность подключения как «в линию», так и «внутри треугольника»

РАСШИРЕННЫЕ ФУНКЦИОНАЛЬНЫЕВОЗМОЖНОСТИ:
• контролируемый запуск/останов электродвигателя в 3 основных режимах;
• электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
• встроенный байпас во всем диапазоне мощностей;
• расширенное количество программируемых входов/ выходов

СЕТЕВОЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью встроенного сетевого протокола Modbus, а также протокола Profibus. Данные протоколы облегчают внедрение в различные системы управления и мониторинга.

МОДИФИЦИРОВАННАЯ СИСТЕМАЗАЩИТНЫХ ФУНКЦИЙ
Большой выбор настраиваемых защит электродвигателя – защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.

БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
Независимое питание управляющей части УПП

ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ
Позволяют запрограммировать расписание работы УПП и записывать все события в памяти устройства

Гарантия 2 года

Система обозначения

  1. Серия
  2. Мощность, кВт
  3. Ток, А
  4. Входное напряжение, В
    3 ~ 400 (380) B, 50/60 Гц
    3 ~ 690 (660) B, 50/60 Гц
  5. Платы расширения (опция для УПП серии SNI)
  6. Дополнительное защитное покрытие плат лаком
  7. Защитное покрытие плат компаундом


Схема подключения устройств плавного пуска серии SNI

  1. Схема подключения силовой части и клемм управления
  2. Подключение «в линию» к электродвигателю УПП со встроенным байпасом
  3. Подключение «внутри треугольника» к электродвигателю УПП со встроенным байпасом

Массогабаритные характеристики устройств плавного пуска серии SNI

Модель Габаритные размеры,мм
Вес (нетто),кг Ш В Г
SNI-5.5/13-04 5,2 160 305 216
SNI-7.5/17-04 5,2 160 305 216
SNI-11/23-04 5,2 160 305 216
SNI-15/30-04 5,2 160 305 216
SNI-18.5/37-04 5,2 160 305 216
SNI-22/43-04 5,2 160 305 216
SNI-30/60-04 5,2 160 305 216
SNI-37/76-04 5,2 160 305 216
SNI-45/97-04 5,2 160 305 216
SNI-55/105-04 5,2 160 305 216
SNI-75/145-04 17,5 282 422 268
SNI-90/170-04 17,5 282 422 268
SNI-115/220-04 17,5 282 422 268
SNI-132/255-04 35,5 445 615 287
SNI-160/320-04 35,5 445 615 287
SNI-185/360-04 35,5 445 615 287
SNI-200/380-04 35,5 445 615 287
SNI-220/435-04 35,5 445 615 287
SNI-250/500-04 35,5 445 615 287
SNI-280/580-04 35,5 445 615 287
SNI-320/630-04 35,5 445 615 287
SNI-350/700-04 35,5 445 615 287
SNI-400/820-04 35,5 445 615 287
SNI-450/920-04 65 602 830 395
SNI-500/1000-04 65 602 830 395
SNI-600/1200-04 65 602 830 395
SNI-700/1410-04 65 602 830 395
SNI-800/1600-04 65 602 830 395
Модель Габаритные размеры,мм
Вес (нетто),кг Ш В Г
SNI-5.5/13-06 5,2 160 305 216
SNI-7.5/13-06 5,2 160 305 216
SNI-11/13-06 5,2 160 305 216
SNI-15/17-06 5,2 160 305 216
SNI-18.5/23-06 5,2 160 305 216
SNI-22/30-06 5,2 160 305 216
SNI-30/37-06 5,2 160 305 216
SNI-37/43-06 5,2 160 305 216
SNI-45/53-06 5,2 160 305 216
SNI-55/76-06 5,2 160 305 216
SNI-75/97-06 5,2 160 305 216
SNI-90/105-06 5,2 160 305 216
SNI-115/145-06 17,5 282 422 268
SNI-132/170-06 17,5 282 422 268
SNI-160/200-06 17,5 282 422 268
SNI-185/220-06 17,5 282 422 268
SNI-200/255-06 35,5 445 615 287
SNI-220/280-06 35,5 445 615 287
SNI-250/320-06 35,5 445 615 287
SNI-280/350-06 35,5 445 615 287
SNI-320/360-06 35,5 445 615 287
SNI-350/425-06 35,5 445 615 287
SNI-400/500-06 35,5 445 615 287
SNI-450/580-06 35,5 445 615 287
SNI-500/630-06 35,5 445 615 287
SNI-600/700-06 35,5 445 615 287
SNI-700/820-06 35,5 445 615 287
SNI-800/920-06 65 602 830 395
SNI-1000/1200-06 65 602 830 395
SNI-1200/1410-06 65 602 830 395

Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SNI

Модель Мощность двигателя, кВт Ток, А
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ±2%
SNI-5.5/13-04 5.5 13
SNI-7.5/17-04 7.5 17
SNI-11/23-04 11 23
SNI-15/30-04 15 30
SNI-18.5/37-04 18.5 37
SNI-22/43-04 22 43
SNI-30/60-04 30 60
SNI-37/76-04 37 76
SNI-45/97-04 45 97
SNI-55/105-04 55 105
SNI-75/145-04 75 145
SNI-90/170-04 90 170
SNI-115/220-04 115 220
SNI-132/255-04 132 255
SNI-160/320-04 160 320
SNI-185/360-04 185 360
SNI-200/380-04 200 380
SNI-220/435-04 220 435
SNI-250/500-04 250 500
SNI-280/580-04 280 580
SNI-320/630-04 320 630
SNI-355/700-04 355 700
SNI-400/820-04 400 820
SNI-450/920-04 450 920
SNI-500/1000-04 500 1000
SNI-600/1200-04 600 1200
SNI-700/1410-04 700 1410
SNI-800/1600-04 800 1600
Модель Мощность двигателя, кВт Ток, А
Вход: 3 фазы, 594-759 В (+5% не более 20 мс), 50/60 Гц ±2%
SNI-5.5/13-06 5.5 13
SNI-7.5/13-06 7.5 13
SNI-11/13-06 11 13
SNI-15/17-06 15 17
SNI-18.5/23-06 18.5 23
SNI-22/30-06 22 30
SNI-30/37-06 30 37
SNI-37/43-06 37 43
SNI-45/53-06 45 53
SNI-55/76-06 55 76
SNI-75/97-06 75 97
SNI-90/105-06 90 105
SNI-115/145-06 115 145
SNI-132/170-06 132 170
SNI-160/200-06 160 200
SNI-185/220-06 185 220
SNI-200/255-06 200 255
SNI-220/280-06 220 280
SNI-250/320-06 250 320
SNI-280/350-06 280 350
SNI-320/360-06 320 360
SNI-355/425-06 355 425
SNI-400/500-06 400 500
SNI-450/580-06 450 580
SNI-500/630-06 500 630
SNI-600/700-06 600 700
SNI-700/820-06 700 820
SNI-800/920-06 800 920
SNI-1000/1200-06 1000 1200
SNI-1200/1410-06 1200 1410

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SNI

Параметры Описание
Напряжение питания и диапазон мощностей 3 фазы, 342-440 В (+5% не более 20 мс), 5.5 – 800 кВт
3 фазы, 594-759 В (+5% не более 20 мс); 5.5 – 1200 кВт
Частота электропитания 50/60 Гц ±2%
Применяемые электродвигатели Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков Не более 20 раз в час (не чаще 1 раза в 3 минуты)
Пусковое напряжение 20 – 80 %
Ограничение пускового тока 200 – 600 %
Время пуска 1 – 180 с
Время останова 1 – 180 с
Максимальный рабочий ток 100 – 600 %
Режим пуска Ограничение пускового тока, плавное ограничение пускового тока, адаптивный режим разгона, запуск с рывком
Режимы останова Останов по инерции, останов с линейным снижением напряжения, адаптивный контроль торможением
Наличие обводного контактора (байпас) Встроен
Тип подключения к ЭД –в линию–, –в треугольнике–
Питание платы управления 230-400 В, независимое от силовой части
Встроенный источник питания 24 В
Релейные выходы 4 (250 В АС до 5 А; 30 В DC до 5 А)
Входы управления 5 цифровых/2 аналоговых
Аналоговый выход 0/4…20 Ма
Сетевые протоколы Modbus RTU – встроен,
Profibus DP – опция с платами расширения:
SNI-DP-S (до 75кВт включительно)
SNI-DP-B (более 90 кВт)
Функции защиты Полный комплект защит
Степень защиты IP00
Система охлаждения До 55 кВт: естественное охлаждение воздухом.
От 75 кВт: принудительное охлаждение
Внешние условия Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха от -20 до +50°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G.
Мощность, кВт

45

Серия

SNI

Производитель

INSTART

Ток, A

53
