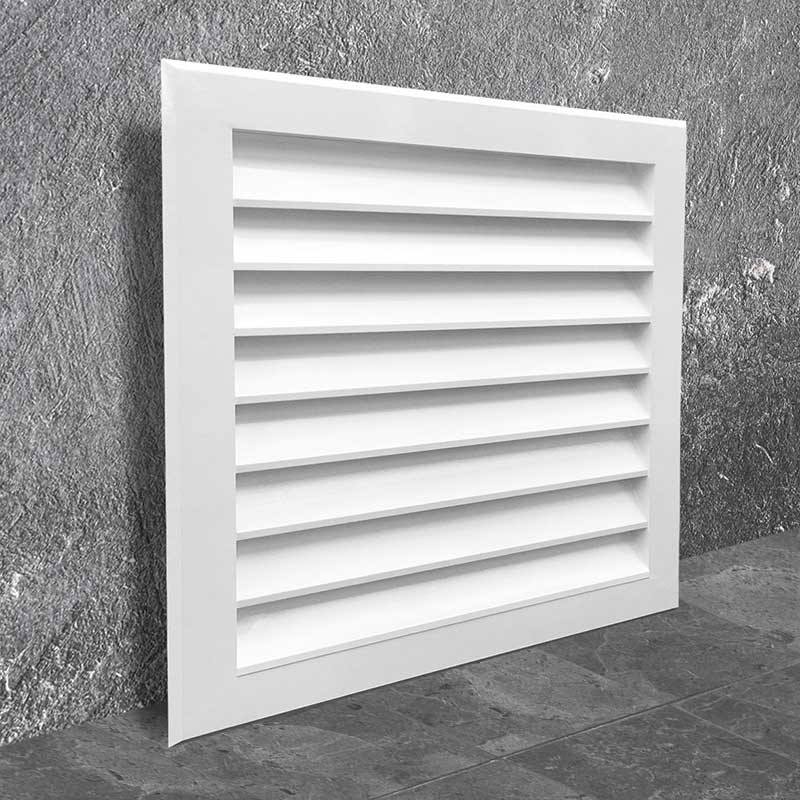

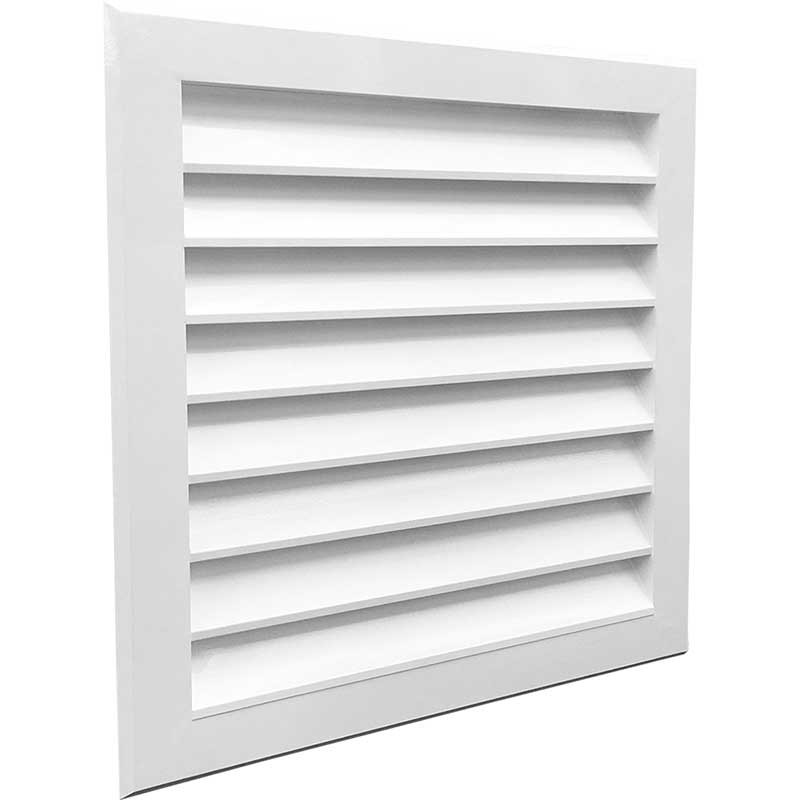

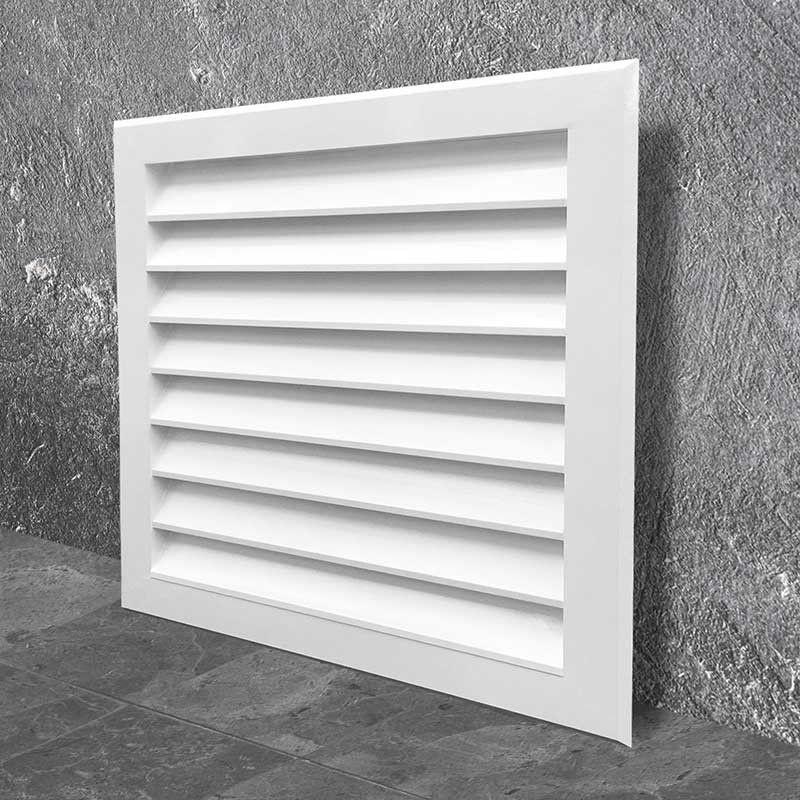

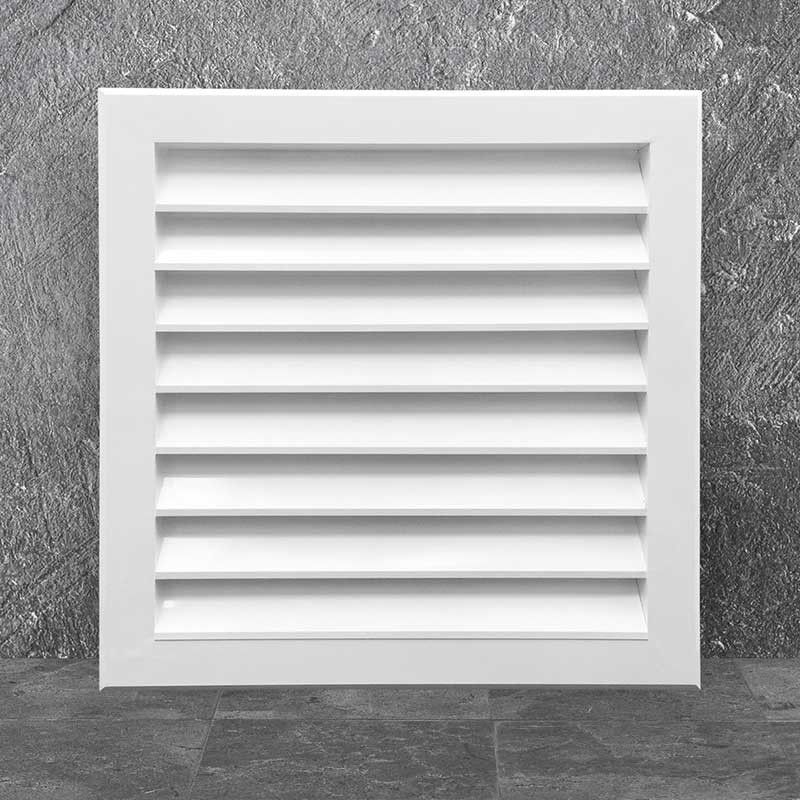

Наружная усиленная вентиляционная решетка ФВР2

Описание вентиляционной решетки ФВР2

Усиленная вентиляционная решетка ФВР2 предназначена для забора воздуха и удаления отработанного воздуха из помещения, может применяться в вентиляционных системах любой сложности. Рамка решётки выполнена из усиленного уголка 45х45 мм. Горизонтальные жалюзи Z-образной формы имеют неизменный угол наклона 35˚ к плоскости рамки.

Особенности конструкции

Фасадная вентиляционная решетка ФВР2 изготовлена из алюминиевой профиля, представляя собой раму (основание) и прикрепленных к лицевой стороне рамки (основания) решетки горизонтальных жалюзи, прочно закрепленных под углом 35 градусов. Жалюзи имеют Z – образную форму. Для соединения с воздуховодом решетка может оснащаться адаптером. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Рамка фасадной вентиляционной решетки ФВР2 выполнена из уголка 45х45. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой стороны основания решетки). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.

Технические требования

Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.

Размеры решетки ФВР2
