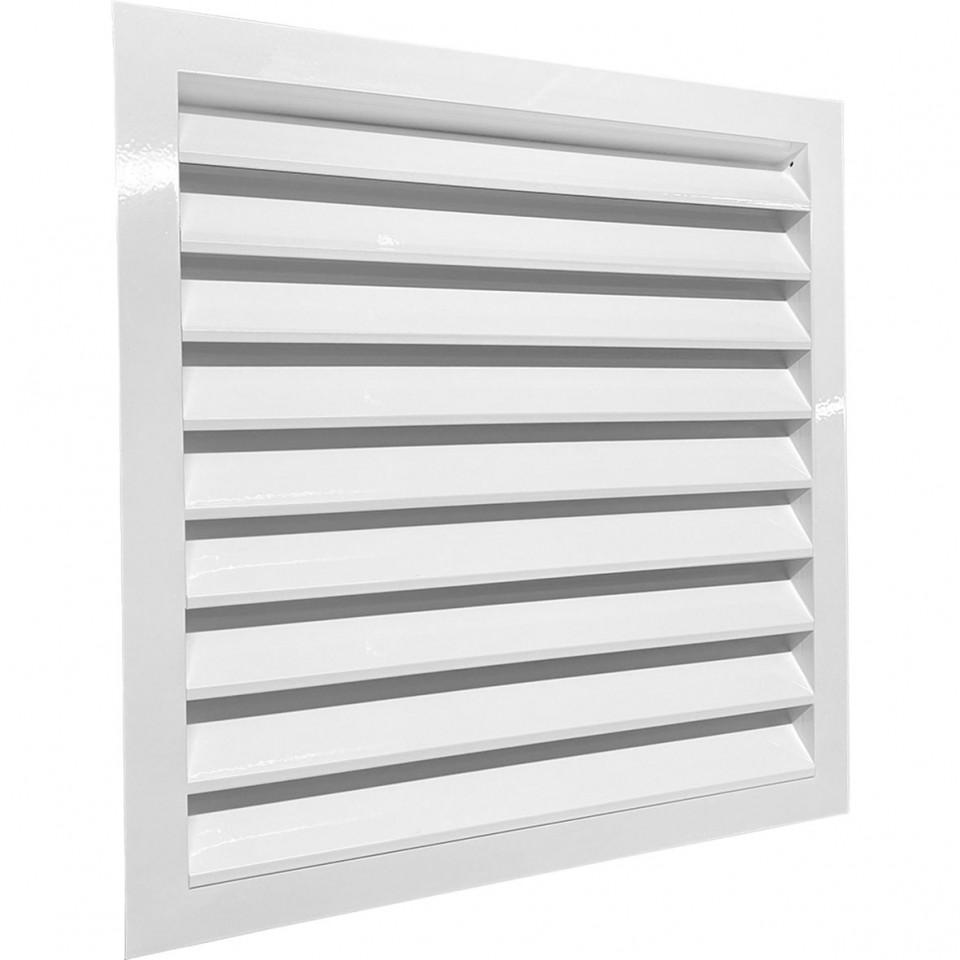

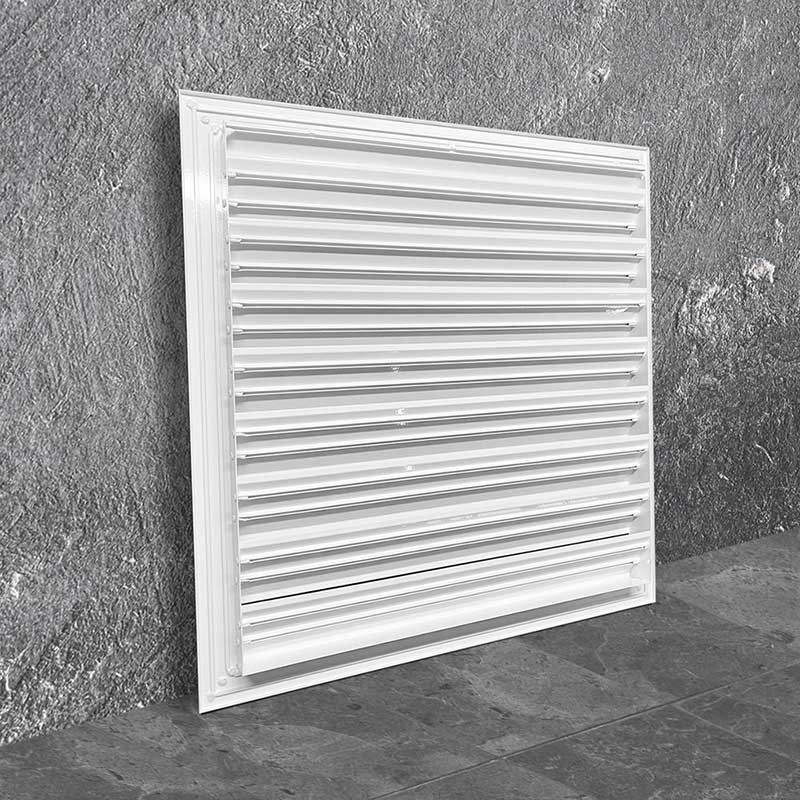

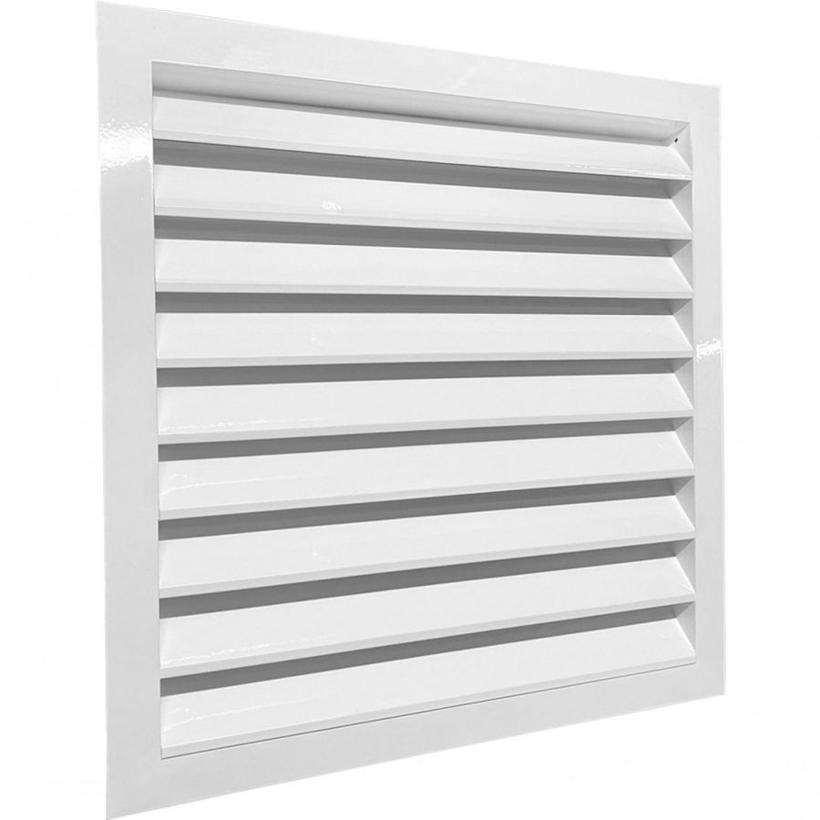

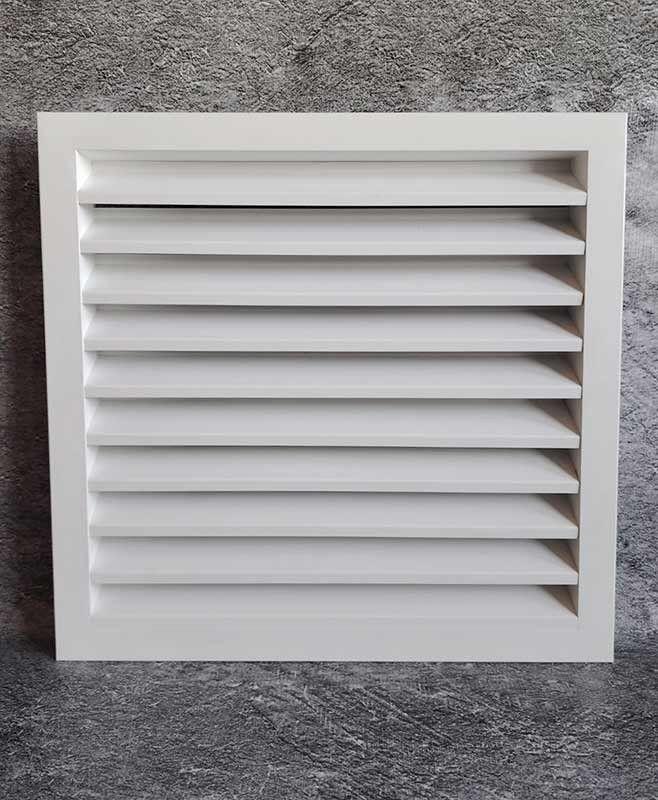

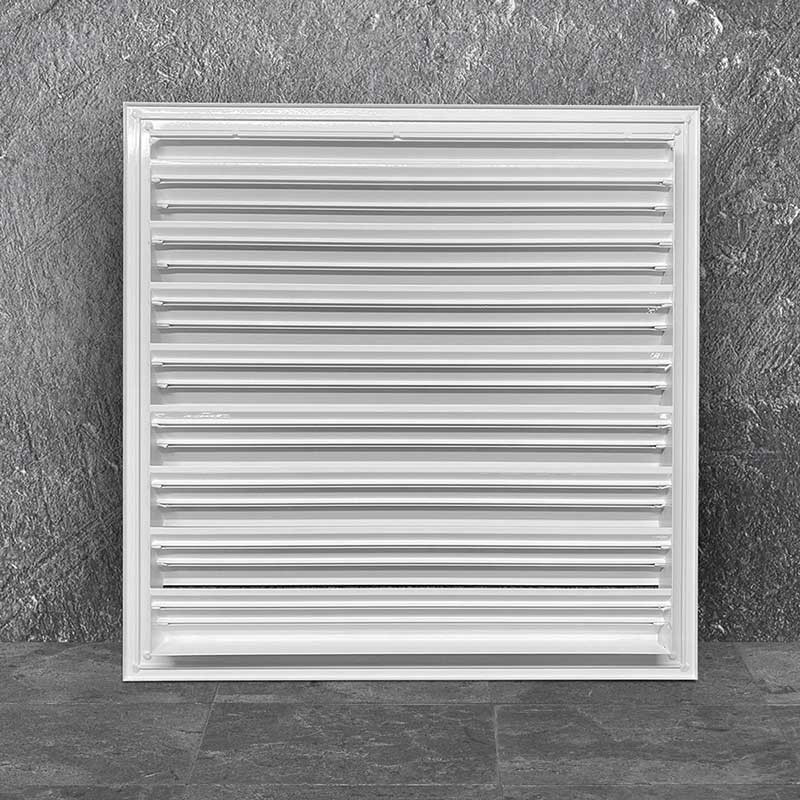

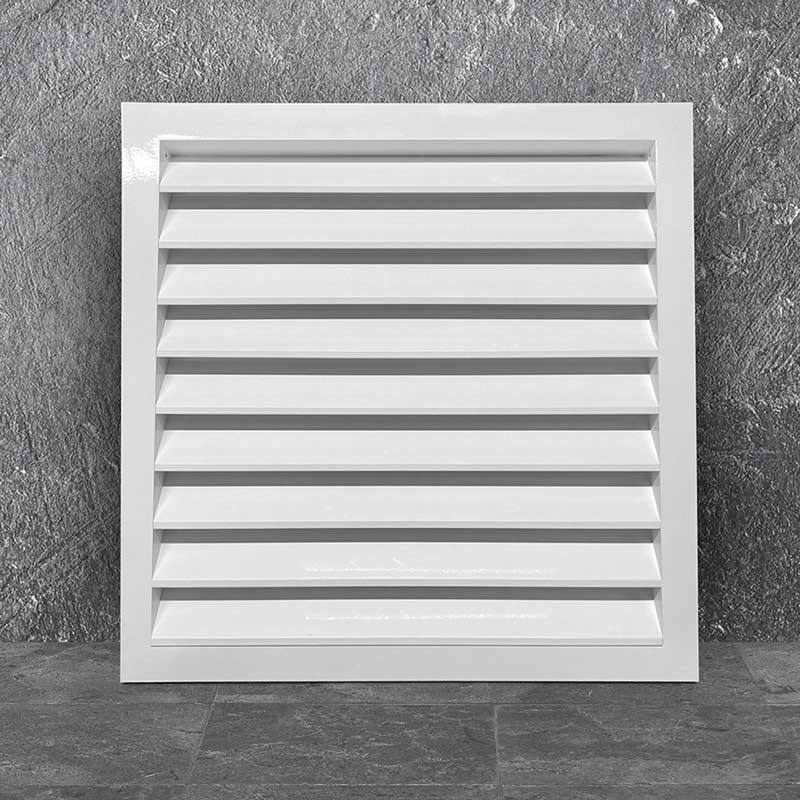

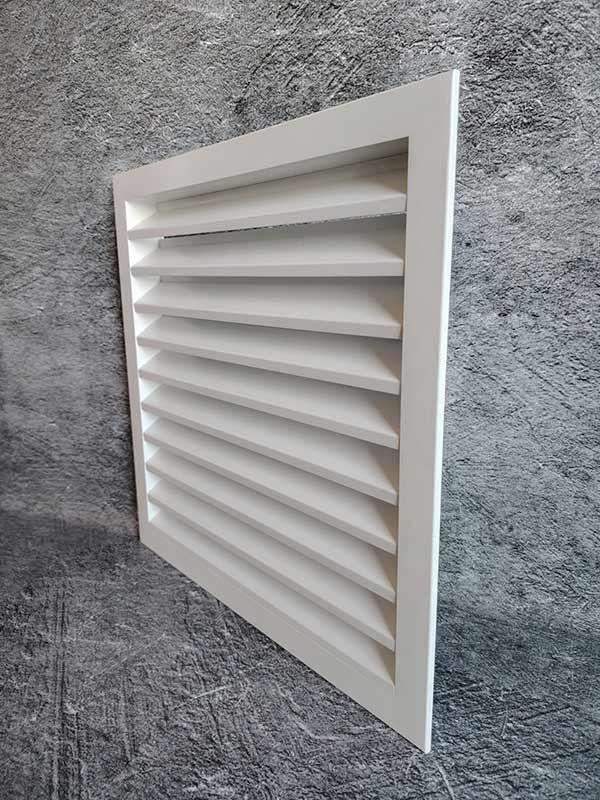

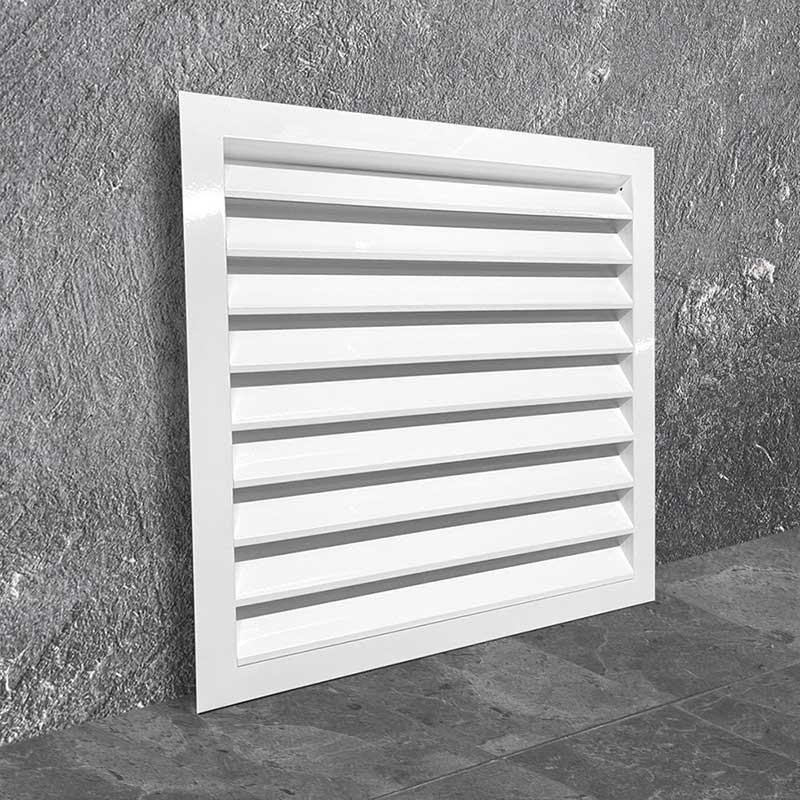

Наружная вентиляционная решетка ФВР

Описание вентиляционной решетки ФВР

Жалюзийная решетка ФВР предназначена для забора воздуха и его выброса. Устанавливается на фасаде здания для обеспечения вентиляции и защиты внутреннего пространства от попадания атмосферных осадков. Решетка представляет собой рамку из уголка 30х30 мм и неподвижно закрепленных в неё Z-образных ламмелей под углом 35˚.

Особенности конструкции

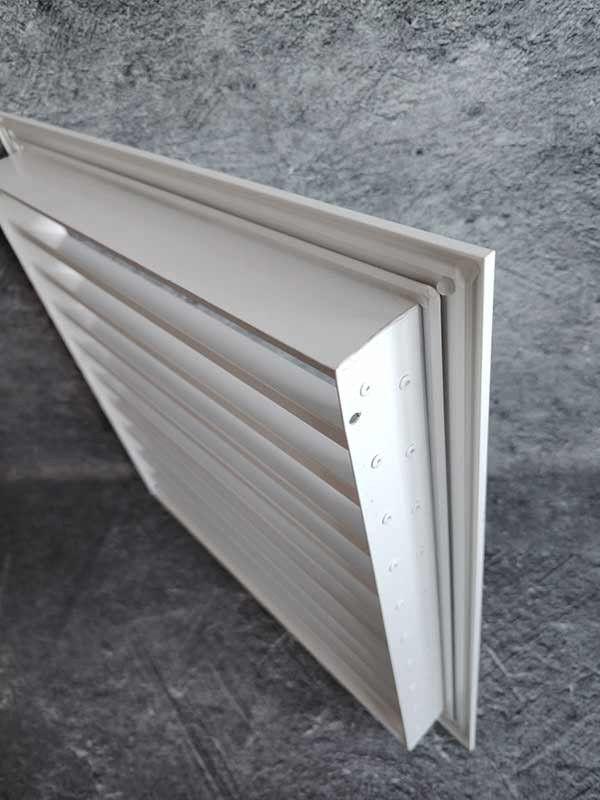

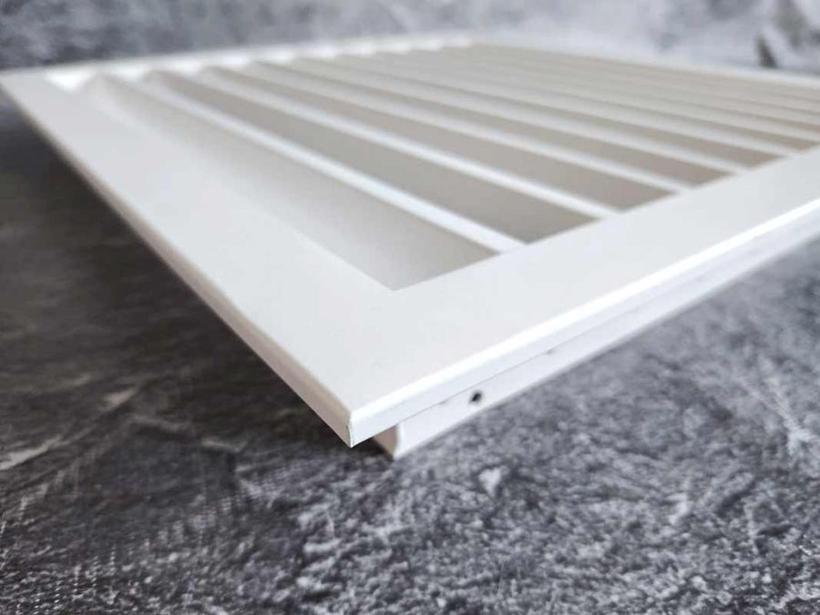

Фасадная вентиляционная решетка ФВР изготовлена из алюминиевой рамки и прикрепленных к лицевой стороне рамки (основания) решетки горизонтальных жалюзи, прочно закрепленных под углом 35 градусов к полости рамки. Жалюзи имеют Z – образную форму. Для соединения с воздуховодом решетка может оснащаться адаптером. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Рамка фасадной вентиляционной решетки ФВР выполнена из уголка 30х30. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой стороны основания решетки). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.

Технические требования

Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.

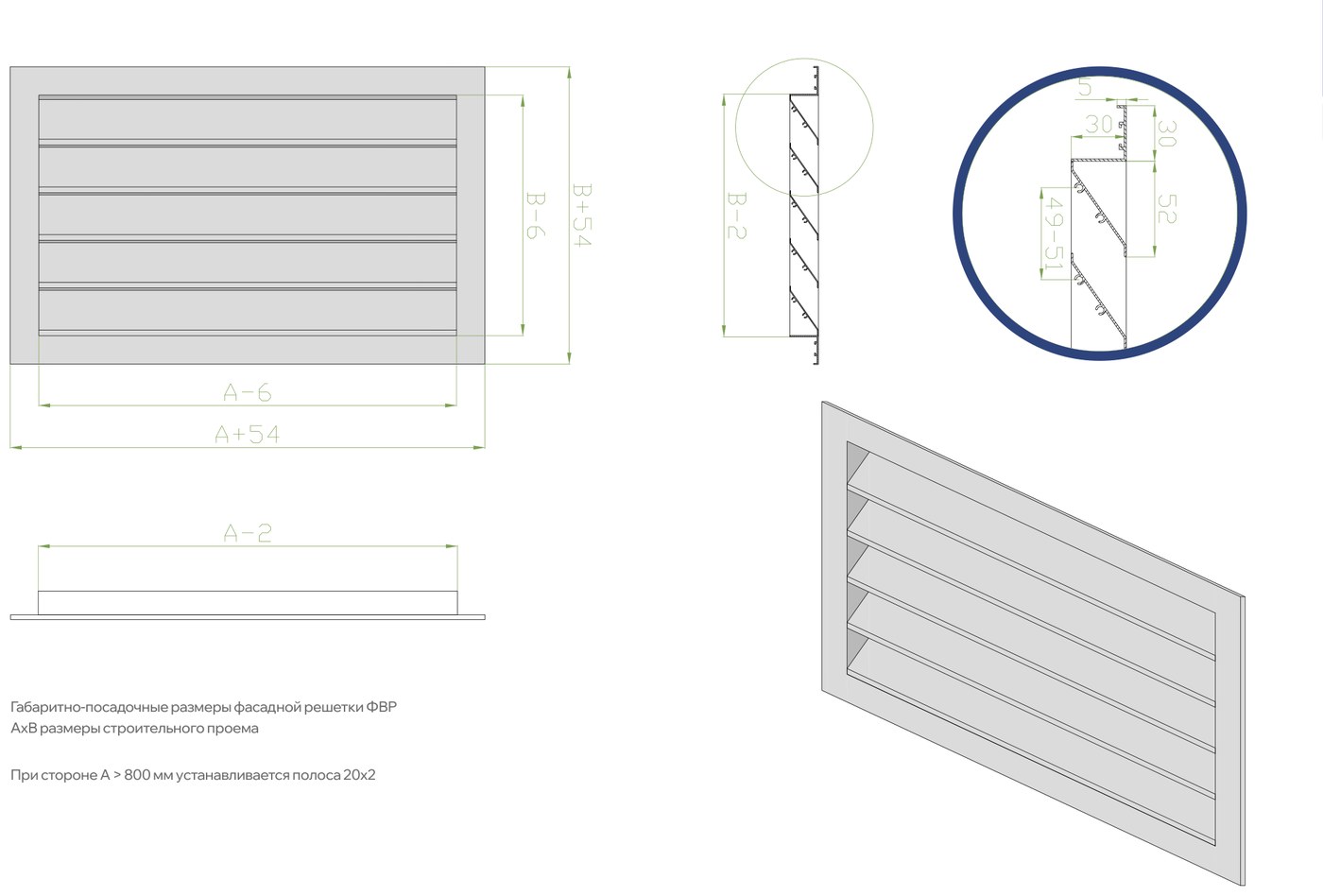

Размеры решетки ФВР
