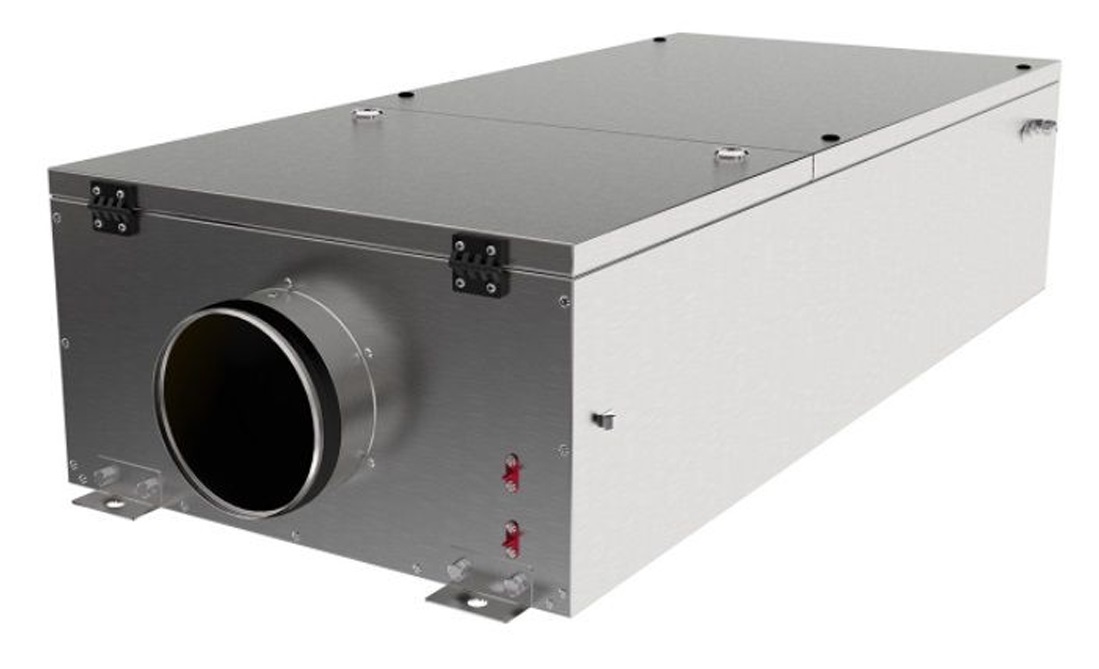

Приточная установка VUPK-E 6
Установка VUPK-E работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу.
Установка достаточно проста в монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются один вход, один выход Ø200. Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной около 1м. после выхлопа установки.
Важно
Электрический нагреватель может быть изготовлен в 4-х вариантах: 2кВт, 4кВт, 6кВт или 12 кВт. ТЭНы применяются W-образные, номинальная мощность одного ТЭНа – 2кВт. Для регулирования температуры приточного воздуха применяется узел терморегулирования.
При подключении к однофазной сети (1 «фаза» и «ноль») более чем одного ТЭНа используется параллельная схема подключения. При трехфазном подключении схема соединения ТЭНов – «звезда». Номинальная мощность электронагревателя выбирается при заказе, в процессе работы установки мощность регулируется с помощью твердотельного реле для поддержания заданной температуры.
Технические характеристики
