Врезка в круглый канал круглого сечения СВОК
⚙️ Подбор и заказ
Характеристики
Описание
Примечание

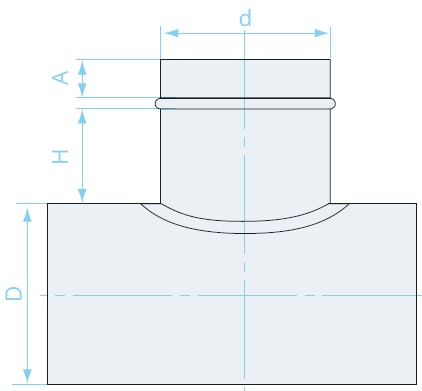

Для D 100 – 315 — A = 40 мм, D 355 – 800 — A = 60 мм, D 900 и выше — A=100 мм.
Для D 100 – 355 — t = 0,55 мм, D 400 – 900 — t = 0,7 мм, D 1000 и выше — t=1,0 мм.
Врезка крепится механически к воздуховоду с помощью рорзаклепок или саморезов. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнителя.
Тип соединения
НП — ниппельное ФЛ — фланцевое РЗ — под резинку
Технические характеристики
| D, мм | d, мм | S, м2 | H, мм |
| 100 | 100 | 0,03 | 30 |
| 125 | 100 | 0,03 | |
| 125 | 0,04 | ||
| 160 | 100 | 0,03 | |
| 125 | 0,04 | ||
| 160 | 0,06 | ||
| 200 | 100 | 0,03 | |
| 125 | 0,04 | ||
| 160 | 0,05 | ||
| 200 | 0,08 | ||
| 250 | 100 | 0,03 | |
| 125 | 0,04 | ||
| 160 | 0,05 | ||
| 200 | 0,07 | ||
| 250 | 0,11 | ||
| 315 | 100 | 0,03 | |
| 125 | 0,07 | ||
| 160 | 0,05 | ||
| 200 | 0,07 | ||
| 250 | 0,09 | ||
| 315 | 0,15 | ||
| 355 | 125 | 0,04 | |
| 160 | 0,05 | ||
| 200 | 0,07 | ||
| 250 | 0,09 | ||
| 315 | 0,13 | ||
| 355 | 0,21 | ||
| 400 | 160 | 0,05 | |
| 200 | 0,06 | ||
| 250 | 0,09 | ||
| 315 | 0,12 | ||
| 355 | 0,15 | ||
| 400 | 0,24 | ||
| 500 | 200 | 0,06 | |
| 250 | 0,08 | ||
| 315 | 0,12 | ||
| 355 | 0,17 | ||
| 400 | 0,21 | ||
| 500 | 0,33 | ||
| 630 | 250 | 0,08 | |
| 315 | 0,11 | ||
| 355 | 0,16 | ||
| 400 | 0,19 | ||
| 500 | 0,23 | ||
| 630 | 0,46 | ||
| 710 | 250 | 0,1 | 60 |
| 315 | 0,14 | ||
| 355 | 0,20 | ||
| 400 | 0,24 | ||
| 500 | 0,33 | ||
| 630 | 0,49 | ||
| 710 | 0,64 | ||
| 800 | 400 | 0,23 | |
| 500 | 0,32 | ||
| 630 | 0,46 | ||
| 800 | 0,67 | ||
| 900 | 500 | 0,31 | |
| 630 | 0,44 | ||
| 710 | 0,54 | ||
| 800 | 0,68 | ||
| 1000 | 500 | 0,30 | |
| 630 | 0,42 | ||
| 800 | 0,64 | ||
| 1000 | 1,08 |
Чертежи, схемы и габариты
Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение врезка, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
