Тройник круглого сечения СВОК

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Тройник круглого сечения

Руководство по монтажу круглых воздуховодов (PDF)Скачать ↓Сертификат соответствия на воздуховоды и детали (PDF)Скачать ↓Техлист Тройник круглого сечения (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Тройник используется для разводки по горизонтали или вертикали сети воздуховодов.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд СВОК

Подробно

Описание

Диаметр100-1250мм

Длина160-1370мм

Примечание

Для D 100–315 — A=40 мм, D 355–800 — A=60 мм D 900 и выше — A=100 мм.

Для D 100–900 — H=30 мм, D 1000 и выше — H=60 мм.

Для D 100–355 — t=0,55 мм, D 400–800 — t=0,7 мм, D 900 и выше — t=1,0 мм.

По специальному заказу возможно изготовление тройников любого исполнения.

Важно! Для типа 5 в обозначении характеристик вместо диаметра d следует указывать размер сечения прямоугольной врезки, а после типа соединения указать размер шины, например: 200/200×150-300-0,55-НП/20

Тип соединения

НП — ниппельное ФЛ — фланцевое РЗ — под резинку

Технические характеристики

D, мм	d, мм	L, мм	H, мм	S, м²
100	100	160	30	0,12
125	100	160	30	0,14
125	185	30	0,15
160	100	160	30	0,17
125	185	30	0,18
160	220	30	0,21
200	100	160	30	0,20
125	185	30	0,22
160	220	30	0,25
200	260	30	0,26
250	100	160	30	0,24
125	185	30	0,27
160	220	30	0,30
200	260	30	0,34
250	310	30	0,38
315	100	160	30	0,30
125	185	30	0,33
160	220	30	0,37
200	260	30	0,41
250	310	30	0,47
315	375	30	0,54
355	100	160	30	0,33
125	185	30	0,37
160	220	30	0,41
200	260	30	0,46
250	310	30	0,52
315	375	30	0,60
355	415	30	0,69
400	100	160	30	0,42
125	185	30	0,46
160	220	30	0,50
200	260	30	0,56
250	310	30	0,62
315	375	30	0,71
355	415	30	0,79
400	460	30	0,85
450	100	160	30	0,47
125	185	30	0,51
160	220	30	0,56
200	260	30	0,62
250	310	30	0,70
315	375	30	0,79
355	415	30	0,87
400	460	30	0,94
450	510	30	1,02
500	100	160	30	0,52
125	185	30	0,56
160	220	30	0,62
200	260	30	0,69
250	310	30	0,77
315	375	30	0,87
355	415	30	0,95
400	460	30	1,03
450	510	30	1,11
500	560	30	1,20
560	100	160	30	0,58
125	185	30	0,62
160	220	30	0,69
200	260	30	0,76
250	310	30	0,85
315	375	30	0,97
355	415	30	1,06
400	460	30	1,14
450	510	30	1,23
500	560	30	1,32
560	620	30	1,43
630	125	185	30	0,7
160	220	30	0,77
200	260	30	0,85
250	310	30	0,95
315	375	30	1,08
355	415	30	1,17
400	460	30	1,27
450	510	30	1,37
500	560	30	1,47
560	620	30	1,59
630	690	30	1,73
710	125	185	30	0,78
160	220	30	0,86
200	260	30	0,95
250	310	30	1,07
315	375	30	1,21
355	415	30	1,31
400	460	30	1,42
450	510	30	1,53
500	560	30	1,64
560	620	30	1,77
630	690	30	1,92
710	770	30	2,10
800	160	220	30	1,17
200	260	30	1,27
250	310	30	1,40
315	375	30	1,56
355	415	30	1,68
400	460	30	1,79
450	510	30	1,91
500	560	30	2,04
560	610	30	2,15
630	690	30	2,35
710	770	30	2,54
800	860	30	2,86
900	160	220	30	1,31
200	260	30	1,43
250	310	30	1,57
315	375	30	1,75
355	415	30	1,88
400	460	30	2,01
450	510	30	2,14
500	560	30	2,28
560	620	30	2,44
630	690	30	2,62
710	770	30	2,84
800	860	30	3,18
900	1020	60	3,57
1000	200	260	30	1,47
250	310	30	1,62
315	375	30	1,82
355	415	30	1,96
400	460	30	2,09
450	510	30	2,24
500	560	30	2,39
560	620	30	2,56
630	690	30	2,76
710	770	30	2,99
800	860	30	3,35
900	1020	60	3,95
1000	1120	60	4,23
1120	200	260	30	1,64
250	310	30	1,81
315	375	30	2,03
355	415	30	2,19
400	460	30	2,34
450	510	30	2,51
500	560	30	2,67
560	620	30	2,86
630	690	30	3,09
710	770	30	3,34
800	860	30	3,62
900	1020	60	4,35
1000	1120	60	4,69
1120	1240	60	5,11
1250	200	260	30	1,83
250	310	30	2,02
315	375	30	2,25
355	415	30	2,44
400	460	30	2,61
450	510	30	2,79
500	560	30	2,98
560	620	30	3,19
630	690	30	3,44
710	770	30	3,73
800	860	30	4,04
900	1020	60	4,83
1000	1120	60	5,20
1120	1240	60	5,64
1250	1370	60	6,14

Чертежи, схемы и габариты

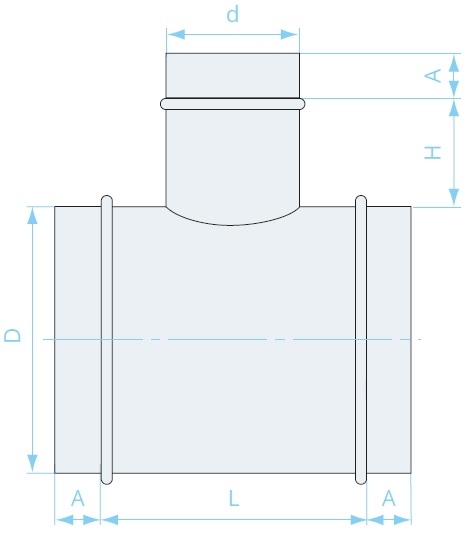

Габаритные размеры и схема — Тройник круглого сечения — Габаритные размеры и схема

Типы исполнения — Тройник круглого сечения — Типы исполнения

Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение тройник, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
