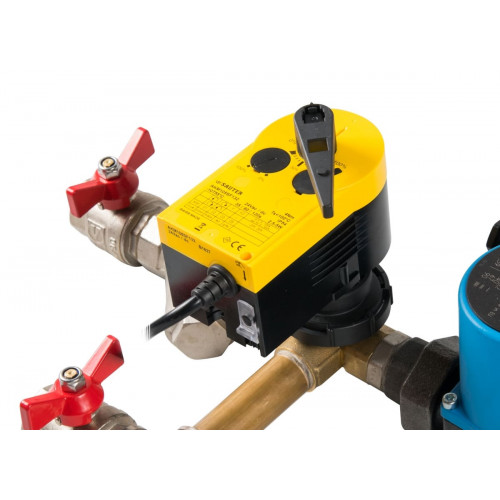

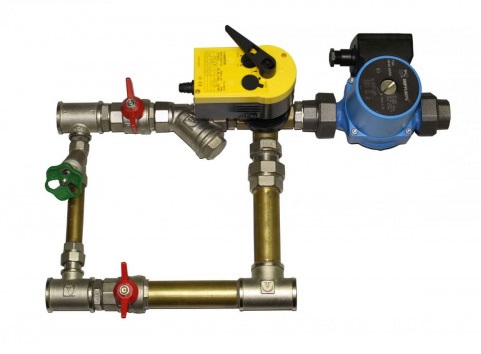

Смесительный узел СУ3А-120-16

Смесительный узел СУ3А-120-16 с 3-х ходовым регулирующим краном используется в системах с малым перепадом давления. Например, при собственном котле для подогрева теплоносителя. Изменение температуры получается путем плавного подмешивания к горячему теплоносителю холодного теплоносителя, прошедшего калорифер. Схема обеспечивает постоянный объем протекаемого теплоносителя в калорифере. Это позволяет более точно поддерживать заданную температуру воздуха и, кроме того, система более устойчива к замерзанию теплоносителя. Байпас с балансировочным клапаном, входящие в состав смесительного узла, предназначены для поддержания постоянного значения температуры теплоносителя на входе в систему. Максимальная температура теплоносителя 110 °С. При установки циркуляционного насоса на обратной воде из калорифера температура теплоносителя может быть увеличена до 130 °С.

Выгодно

Купить смесительный узел СУ3А в Москве с доставкой по всей России можно в компании "Вентар-С". Сделать заявку можно через сайт, добавив товар в корзину или отправив письмо на почту info@ventar-s.ru. Данная позиция есть на складе, следовательно мы можем предложить быструю доставку по Москве или отправить преобразователь в любой регион России удобным для Вас способом в необходимом для Вас количестве.

Таблица подбора смесительных узлов СУ3А

Наименование смесительного узла	Регулирующий шаровой клапан Sauter	Электропривод Sauter	Циркуляционный насос IMPPUMPS	kvs клапана, м³/ч	Давление насоса, кПа	Присое-льный размер, дюйм	Вес, кг
СУ3А-40-2,5	BKR015F330-FF	AKM105SF132	GHN 20/40-130	2,5	40	3/4'’	5,8
СУ3А-40-4,0	BKR015F320-FF	AKM105SF132	GHN 20/40-130	4,0	40	3/4'’	5,8
СУ3А-60-4,0	BKR015F320-FF	AKM105SF132	GHN 25/60-130	4,0	60	3/4'’	5,8
СУ3А-60-6,3	BKR020F310-FF	AKM105SF132	GHN 25/60-130	6,3	60	1'’	6,6
СУ3А-70-6,3	BKR020F310-FF	AKM105SF132	GHN 25/70-180	6,3	70	1'’	7,1
СУ3А-80-6,3	BKR020F310-FF	AKM105SF132	GHN 25/80-180	6,3	80	1'’	9,0
СУ3А-70-10	BKR025F310-FF	AKM115SF132	GHN 25/70-180	10,0	70	1'’	7,4
СУ3А-80-10	BKR025F310-FF	AKM115SF132	GHN 25/80-180	10,0	80	1'’	9,3
СУ3А-80-16	BKR032F310-FF	AKM115SF132	GHN 32/80-180	16,0	80	1.1/4'’	11,6
СУ3А-120-16	BKR040F310-FF	AKM115SF132	GHN 32/120-180	16,0	120	1.1/4'’	12,2

Подбор смесительного узла

Смесительный узел (СУ) подбирается для уже выбранного водяного калорифера. Для правильного подбора СУ необходимо рассчитать две величины: kvs - условный объемный расход теплоносителя через полностью открытый клапан при перепаде давления 100 кПа, м³/час. Эта величина является основной характеристикой клапана. ∆Pобщ - сумма падений давления на калорифере и СУ, кПа. Обычно, значение kvs задается проектировщиком вентиляционной системы, но также может быть приблизительно рассчитано зная исходные данные калорифера: W - мощность калорифера, кВт или V - расход воды калорифера, м³/ч ∆Т - разница входной и выходной температуры воды, обычно принимают ∆Т=20 °С dPкал - падение давления воды на калорифере, кПа kvs=10V/sqrt(∆Pкал), где V=0.86W /∆Т Полученное в результате расчетов значение kvs может не совпасть с линейкой выпускаемых заводом изготовителем. Клапан принято выбирать округляя значение в меньшую сторону. Это позволит производить регулировку температуры теплоносителя точнее. Для простоты расчета принимаем, что падение давления на калорифере и элементах СУ равно между собой (падение давления на элементах СУ не должно превышать падения давления на калорифере): ∆Pобщ =2∆Pкал Далее, по полученному значению давления проверяем правильность выбора циркуляционного насоса, т. е. возможность преодолеть ∆Pобщ при рассчитанном расходе воды в калорифере. Представленный расчет является упрощенным вариантом подбора смесительного узла, и верен при условии что суммарные потери давления потребителя и потери давления в подмешивающем трубопроводе составляют не более 25000 Па.
