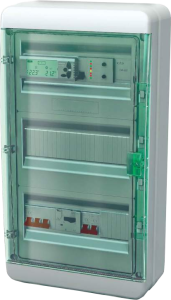

Щит управления вентиляцией POWERLINE WS — 7,5…18

Щит управления вентиляцией POWERLINE WS — 7,5…18
Щит управления вентиляцией POWERLINE WS — 7,5…18
Щит управления вентиляцией POWERLINE WS — законченное полнофункциональное устройство, сочетающее в себе управляющую систему – контроллер с предустановленной программой и силовые защитно-исполнительные элементы.

ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание
Исключительная надежность щитов автоматики POWERLINE WS обеспечивается системой 5-ти уровневого контроля ОТК. Обязательной проверке подлежит 100% функционала щита. Проверка осуществляется на Контрольно-Испытательных Стендах с режимом нагрузки — max. + 10%. shhit_upravleniya_ventiljaciej_powerline_ws В щитах управления вентиляцией POWERLINE WS применяются высококачественные комплектующие ведущих мировых производителей, таких как: Moeller, Shnider electric (Германия), Eaton (США), Legrand (Франция), Schrack (Австрия), Finder (Италия). Гарантия на щиты (шкафы) управления вентиляцией POWERLINE WS составляет 3 года. Основанием для гарантийного ремонта является гарантийный талон (выдается при продаже и содержит следующую информацию: наименование товара, серийный номер изделия, дата продажи, печать или роспись Продавца и т. д.).

МОДЕЛЬНЫЙ РЯД

Щиты управления вентиляционными установками c водяным нагревателем серии POWERLINE WS представлены линейкой из 3 изделий, рассчитанных на разную мощность вентилятора. Щиты автоматики POWERLINE WS рассчитаны как на питание 380 В, 3 фазы так и на питание 220 В, 1 фаза.
Модель щита автоматики Мощность вентилятора Напряжение питания вентилятора Максимальный ток 1 фазы вентилятора Управление скоростью вентилятора
1 POWERLINE WS-7,5 7,5 кВт 380 В – 3 ф 16 А Через внешний частотный преобразователь по сигналу 0…10В, выдаваемому Щитом Автоматики
3,5 кВт 220 В – 1 ф
2 POWERLINE WS-12 12 кВт 380 В – 3 ф 25 А
5,2 кВт 220 В – 1 ф
3 POWERLINE WS-18 18 кВт 380 В – 3 ф 40 А
8,0 кВт 220 В – 1 ф
Расшифровка обозначения номенклатуры:
  • WS – тип нагревателя – водяной;
  • цифра после «WS» – предельная мощность вентилятора в кВт.
В случае питания Щита Автоматики:
  • от сети 380В, 3 фазы — управление скоростью вентилятора осуществляется по сигналу 0…10В через внешний частотный преобразователь с питающим напряже-нием 380В, 3 фазы и выходным напряжением 380В, 3 фазы;
  • от сети 220В, 1 фаза — управление скоростью вентилятора осуществляется по сигналу 0…10В через внешний частотный преобразователь с питающим напряжением 220В, 1 фаза и выходным напряжением 220В, 3 фазы либо 380В, 3 фазы.
Конструкция корпуса щита:
  • пластиковый;
  • навесное исполнение;
  • класс защиты: IP 40
  • габариты: 590х290х100 мм.

ФУНКЦИИ ЩИТА УПРАВЛЕНИЯ ВЕНТИЛЯЦИЕЙ POWERLINE WS

1. Общая автоматика:
  • Защита силовых цепей Щита Управления автоматическими выключателями;
  • Низковольтное питание (12 В) измерительных термодатчиков и контакта защиты вентилятора;
2. Вентилятор:
  • Автоматическое включение приточного (и вытяжного) вентиляторов;
  • Ручное/автоматическое регулирование скорости приточного (приточно-вытяжного) вентиляторов через внешний регулятор скорости по сигналу о-10В;
  • Автоматическое снижение скорости вентилятора в случае недостаточного подогрева через внешний регулятор скорости;
  • Непрерывный мониторинг работы вентилятора по термоконтактам или по датчику перепада давления с программируемой задержкой срабатывания (короткое замыкание, перегрев), контроль перегрузки вентилятора через внешний регулятор скорости;
3. Нагреватель:
  • Автоматическое поддержание температуры приточного воздуха и температуры обратной воды;
  • Автоматическое управление водяным нагревателем с приводом клапана отопительной воды +24В по сигналу 0…10В или с 3-х позиционным приводом ~220В;
  • Автоматический предварительный прогрев водяного нагревателя для:
  • предотвращения замораживания водяного нагревателя;
  • предотвращения проскока холодного воздуха в момент запуска системы;
  • Регулирование температуры в помещении каскадным методом;
  • Трехкратная защита водяного нагревателя от замораживания по:
  • температуре в канале;
  • температуре в помещении;
  • температуре обратной воды;
  • Защита водяного нагревателя от замораживания по капиллярному термостату;
  • Защита водяного нагревателя от замораживания при нахождении вентиляционной установки в режиме «СТОП»;
4. Охладитель:
  • Автоматическое управление водяным охладителем с приводом клапана +24В по сигналу 0-10В или с 3-позиционным приводом ~220В;
  • Автоматическое управление компрессорно-конденсаторным блоком (ККБ) с электромагнитным клапаном и датчиками давления фреона, ~220В до 5 А, или фреоновым охладителем со встроенной автоматикой;
  • Автоматическое управление двумя контурами компрессорно-конденсаторных блоков со встроенной автоматикой с автоматическим чередованием для равномерной наработки;
  • Контроль датчиков низкого/высокого давления фреона в компрессорно-конденсаторных блоках;
5. Воздушный клапан:
  • Автоматическое управление воздушным клапаном наружного воздуха с 2/3-х позиционным приводом ~220В или приводом с возвратной пружиной ~220В;
6. Циркуляционный насос отопительной воды:
  • Включение/ выключение циркуляционного насоса;
  • Защита цепи питания циркуляционного насоса от короткого замыкания;
7. Индикация и звуковая сигнализация:
  • Световая индикация подачи питающего напряжения и включения системы;
  • Световая индикация загрязнения воздушного фильтра;
  • Индикация и реагирование щита на обрыв датчиков температуры;
  • Индикация и реагирование щита на сигнал внешней пожарной сигнализации;
  • Световая индикация режимов работы насоса – вкл/ откл;
  • Световая индикация аварийных режимов с реагированием щита и дублированием звуковым сигналом и сообщением на дисплее контроллера;
  • Сообщения на дисплее контроллера об аварийных ситуациях.
8. Источник низкого напряжения 24 В:
    • Щит Управления вентиляцией имеет встроенный источник низковольтного напряжения 24В 160мА, предназначенный для питания приводов клапанов горячей и холодной воды.

УСТАНОВКА И ЗАПУСК ЩИТА УПРАВЛЕНИЯ ВЕНТИЛЯЦИЕЙ

Установка и запуск Щита Автоматики не требуют специальной подготовки. Схема подключения датчиков и нагрузок к щиту расположена:
  • в «Инструкции по эксплуатации» Щита Автоматики;
  • под клеммной колодкой в Щите Автоматики;
  • на внутренней стороне крышки корпуса Щита Автоматики.
На схеме указан весь перечень подключаемого оборудования. В случае не применения каких-либо датчиков и исполнительных элементов – отключить их программно. Конкретная рабочая конфигурация системы устанавливается в сервисном меню контроллера (смотри Инструкцию по эксплуатации контроллера OPTIMUS 911).
