Подробное описание
Секция водяного нагрева представлена восемью типоразмерами, в каждом из которых возможны два исполнения: двухрядное и трехрядное. Предназначена для эксплуатации при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре воды 150°С. Поверхность теплообменника изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива воды.Теплообменник расположен на специальных направляющих, что позволяет легко извлекать его из корпуса.
N1.2
Секция водяного нагревателя
Рядность теплообменника
2—двухрядный
3—трехрядный
Технические характеристики

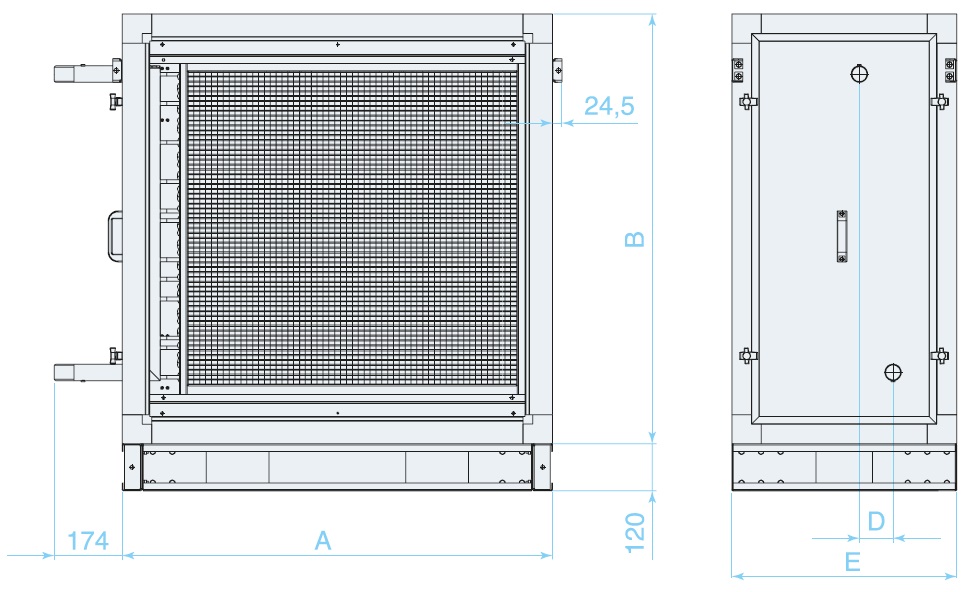

| Типоразмер | A, мм | B, мм | D, мм | E, мм | Резьбовое соединение | Заправочный объем, л | ||
|---|---|---|---|---|---|---|---|---|
| 2-рядные | 3-рядные | 2-рядные | 3-рядные | |||||
| 6 | 1100 | 1100 | 85 | 575 | G1 1/4 | G1 1/2 | 6,1 | 8,2 |
| 7 | 1100 | 1320 | 85 | 575 | G1 1/2 | G1 1/2 | 8,9 | 11,7 |
| 8 | 1320 | 1320 | 85 | 575 | G1 1/2 | G2 | 10,3 | 15,8 |
| 12 | 1435 | 1435 | 85 | 575 | G2 | G2 | 13,6 | 17,7 |
| 20 | 1660 | 1660 | 85 | 575 | G2 | G2 1/2 | 22 | 34,2 |
| 25 | 2045 | 2045 | 85 | 575 | G2 1/2 | G3 | 37,7 | 55,1 |
| 30 | 2485 | 2045 | 100 | 575 | G2 1/2 | G3 | 45 | 65,7 |
| 35 | 2485 | 2485 | 125 | 575 | G3 | G4 | 62,4 | 98 |
