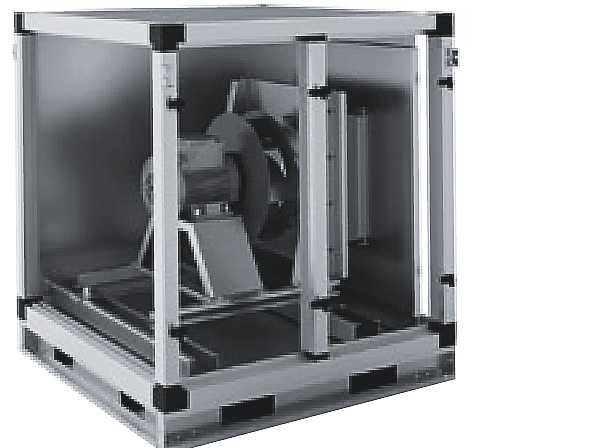

Секция вентиляторов
Секция вентилятора представлена восемью типоразмерами, в каждом из которых возможны различные комбинации рабочего колеса и применяемого электродвигателя, что увеличивает функциональные возможности установок SUPB
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Подробное описание
Секция вентилятора представлена восемью типоразмерами, в каждом из которых возможны различные комбинации рабочего колеса и применяемого электродвигателя, что увеличивает функциональные возможности установок SUPB. Рабочее колесо обеспечивает высокое качество и надежность работы вентиляторов. Все вентиляторы имеют свободное рабочее колесо с назад загнутыми лопатками, установленное непосредственно на валу электродвигателя. Вентиляторная группа располагается на жесткой стальной раме. Для предотвращения передачи вибраций от вентиляторной группы на корпус применяются высокоэффективные резиновые изоляторы. Важно! При необходимости регулирования производительности рекомендуется применять частотные преобразователи. При отсутствии частотного преобразователя для уменьшения пускового тока вентиляторы мощностью 4кВт и более должны эксплуатироваться совместно с внешним устройством двухступенчатого пуска (переключение питания двигателя со звезды на треугольник).
V1.0.P56.R-11×15
Исполнение по выбросу воздуха
1—прямо,2—вверх
Исполнение по длине секции
0—короткая,1—удлиненная,2—длинная
Диаметр рабочего колеса, см
Частотное регулирование
N—не требуется
R—необходимо внешнее
Мощность двигателя, кВт
Число оборотов двигателя,
уменьшенное в 100 раз, об./мин.
Технические характеристики

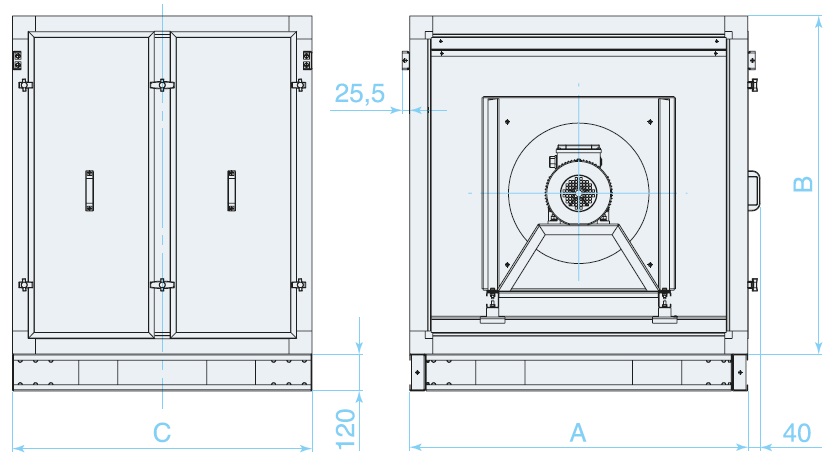

| Типоразмер | Тип секции | A, мм | B, мм | C, мм |
|---|---|---|---|---|
| 6 | V1.0, V2.0 | 1100 | 1100 | 1100 |
| 7 | V1.0, V2.0 | 1100 | 1320 | 1100 |
| 8 | V1.0, V2.0 | 1320 | 1320 | 1100 |
| 8 | V1.1, V2.1 | 1320 | 1320 | 1625 |
| 12 | V1.0, V2.0 | 1435 | 1435 | 1100 |
| 12 | V1.1, V2.1 | 1435 | 1435 | 1625 |
| 20 | V1.0, V2.0 | 1660 | 1660 | 1100 |
| 20 | V1.1, V2.1 | 1660 | 1660 | 1625 |
| 25 | V1.1, V2.1 | 2045 | 2045 | 1625 |
| 30 | V1.1, V2.1 | 2485 | 2045 | 1625 |
| 30 | V1.2, V2.2 | 2485 | 2045 | 2150 |
| 35 | V1.2, V2.2 | 2485 | 2485 | 2150 |
