Подробное описание
Секция смешения изготавливается в двух вариантах: одноэтажная S1 и двухэтажная S2. Одноэтажные секции S1 представлены восемью, а двухэтажные S2 — шестью типоразмерами. Предназначена для смешивания двух потоков — наружного воздуха с частью воздуха, удаляемого из помещения. Все секции смешения доукомплектовываются следующими опциями: верхняя или боковая торцевые панели с расположенными снаружи блока заслонками и мягкими вставками. Регулирование расхода воздуха осуществляется при помощи заслонок. Угол поворота заслонки регулируется электроприводом либо вручную.
S1
Секция смешения

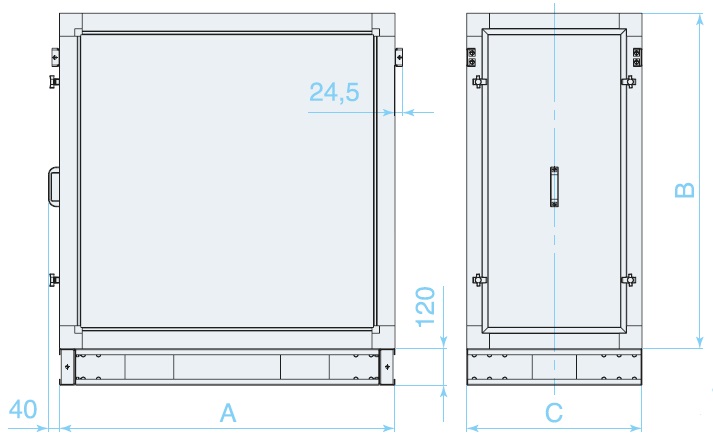

S1—одноэтажная

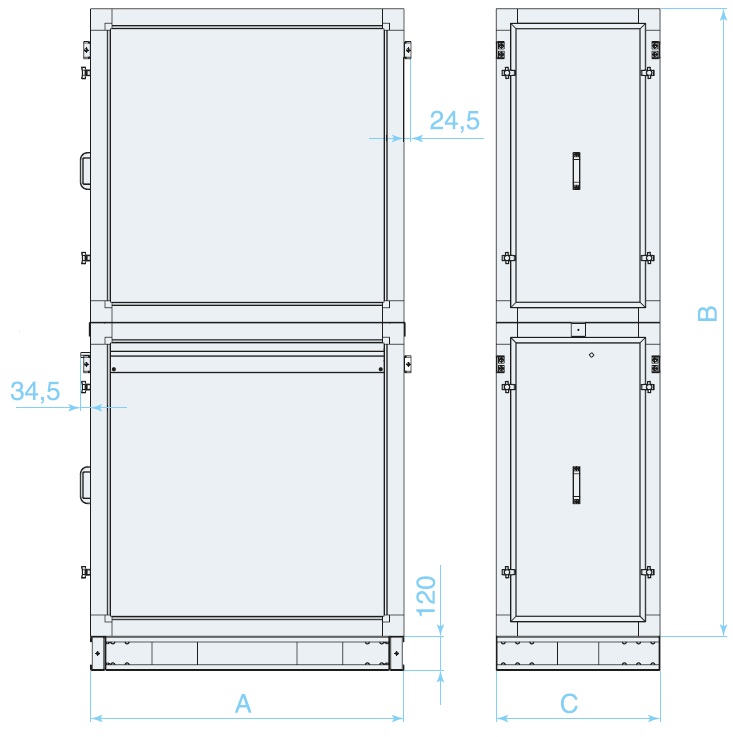

S2—двухэтажная
Технические характеристики
| Типоразмер | Секция S1 | Секция S2 | ||||
|---|---|---|---|---|---|---|
| A, мм | B, мм | C, мм | A, мм | B, мм | C, мм | |
| 6 | 1100 | 1100 | 575 | 1100 | 2153 | 575 |
| 7 | 1100 | 1320 | 575 | 1100 | 2593 | 575 |
| 8 | 1320 | 1320 | 575 | 1320 | 2593 | 575 |
| 12 | 1435 | 1435 | 1100 | 1435 | 2823 | 1100 |
| 20 | 1660 | 1660 | 1100 | 1660 | 3273 | 1100 |
| 25 | 2045 | 2045 | 1100 | 2045 | 4043 | 1100 |
| 30 | 2485 | 2045 | 1100 | — | — | — |
| 35 | 2485 | 2485 | 1625 | — | — | — |
