Подробное описание
Применение
Пластинчатый шумоглушитель SUPM SHP предназначен для снижения аэродинамического шума, возникающего при работе вентиляторных секций и распространяющегося по воздуховодам систем вентиляции и кондиционирования.
Конструкция и материалы
Пластинчатый шумоглушитель SUPM SHP представлен восемью типоразмерами. Внутри корпуса расположено от двух до пяти шумопоглощающих пластин в зависимости от типоразмера. Шумопоглощающие пластины состоят из негорючей базальтоволокнистой минеральной ваты, обтянутой стеклохолстом для предотвращения выдувания частиц. Рабочий диапазон температур проходящего воздуха от -40°C до +70°C.
Монтаж
Шумоглушители устанавливаются как в напольном, так и в подвесном исполнении путем трансформации ножек в кронштейны для подвеса без использования дополнительных деталей.
Тип установки
Типоразмер секции, см
Тип секции (пластинчатый шумоглушитель)
Технические характеристики

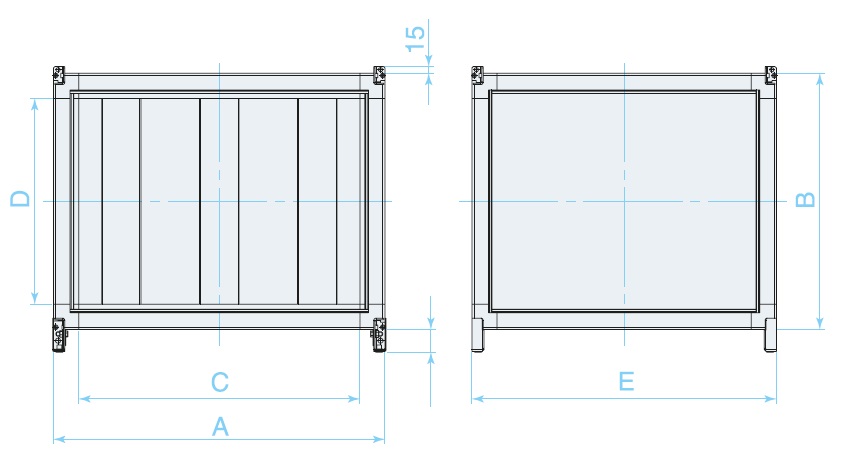

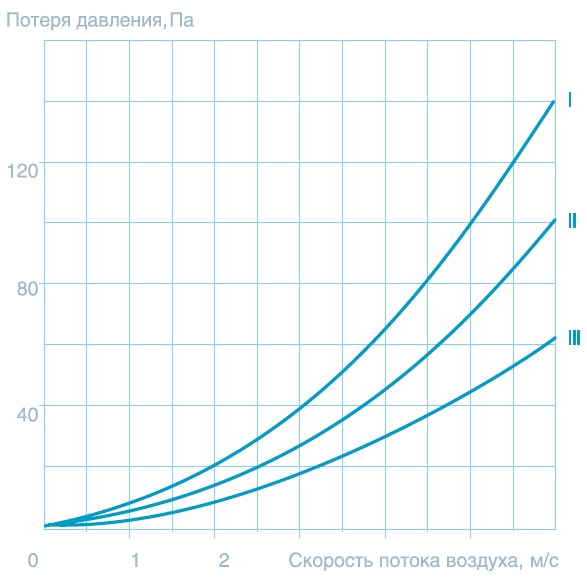

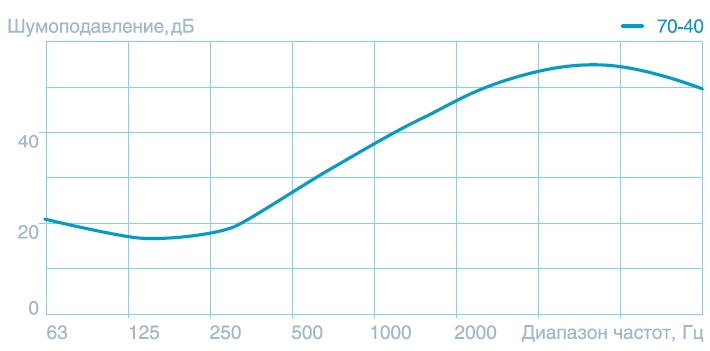

| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | Масса, кг | Номер аэродинамической кривой |
|---|---|---|---|---|---|---|---|
| 50-25 | 710 | 470 | 635 | 395 | 1100 | 43 | I |
| 50-30 | 710 | 520 | 635 | 445 | 1100 | 46 | I |
| 60-30 | 810 | 520 | 735 | 445 | 1100 | 48 | III |
| 60-35 | 810 | 570 | 735 | 495 | 1100 | 50 | III |
| 70-40 | 910 | 620 | 835 | 545 | 1100 | 62 | II |
| 80-50 | 1010 | 720 | 935 | 645 | 1100 | 70 | III |
| 90-50 | 1125 | 740 | 1050 | 645 | 1100 | 82 | II |
| 100-50 | 1225 | 740 | 1150 | 665 | 1100 | 83 | III |
| Типоразмер | Шумоподавление (дБ) в диапазонах частот (Гц) | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |

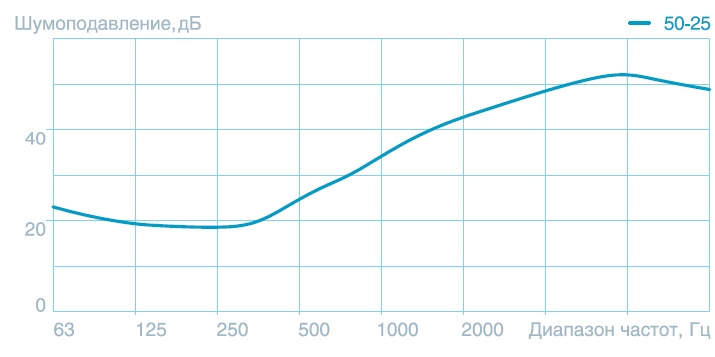

| 50-25 | 22,7 | 19,2 | 18,8 | 28,3 | 39,9 | 47,3 | 51,8 | 49 |

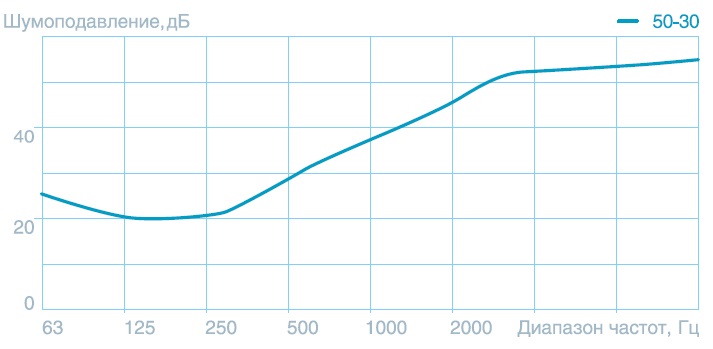

| 50-30 | 25,6 | 20,1 | 21,7 | 33 | 41,8 | 52,2 | 53,3 | 54,9 |

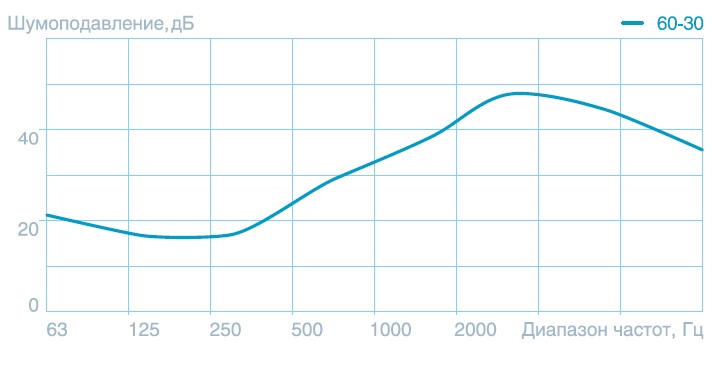

| 60-30 | 21,2 | 17 | 17,3 | 28,8 | 37,4 | 48,3 | 44,4 | 35,7 |

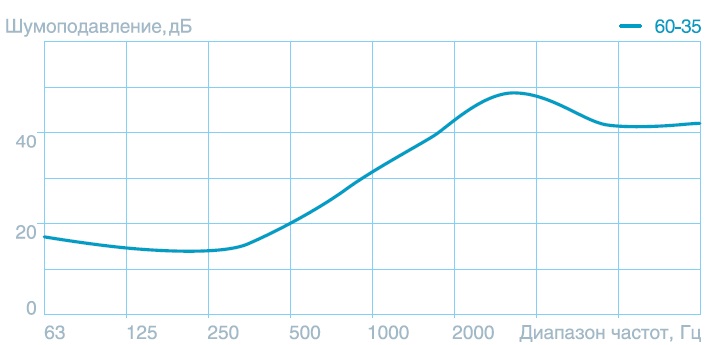

| 60-35 | 16,7 | 14,6 | 14,3 | 24,5 | 37,6 | 49,1 | 41,6 | 42 |
| 70-40 | 20,6 | 16,6 | 19,2 | 35,5 | 42,9 | 51,9 | 54,5 | 49,4 |

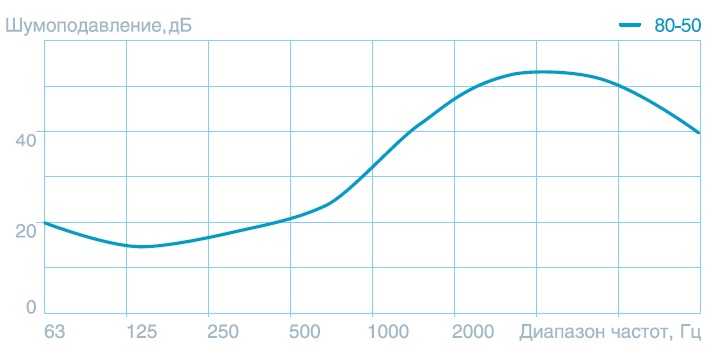

| 80-50 | 19,4 | 14,4 | 17,6 | 22,8 | 40,7 | 51,8 | 50,8 | 39,5 |

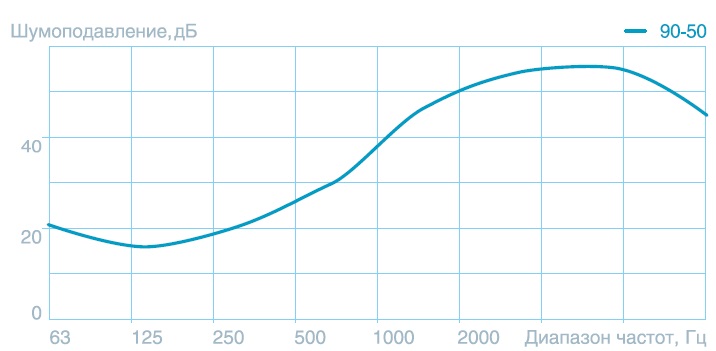

| 90-50 | 20,5 | 15,8 | 20,1 | 29,4 | 46,5 | 54,1 | 55,3 | 44,8 |

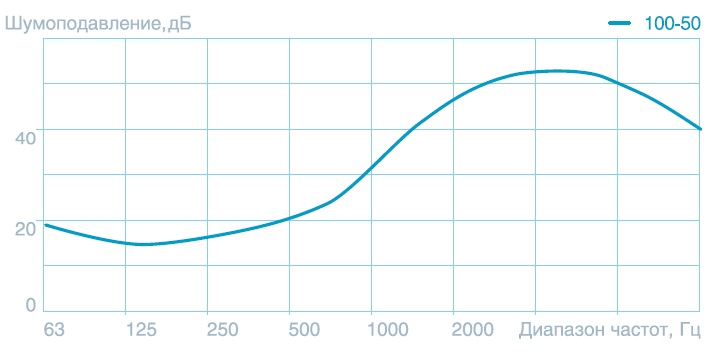

| 100-50 | 18,8 | 14,6 | 17,3 | 23,4 | 41,2 | 51 | 51,1 | 40,3 |
