Подробное описание
Система рекуперации представляет собой схему передачи теплоты вытяжного воздуха приточному с помощью двух жидкостных теплообменников, находящихся в вытяжной и приточной камерах. КПД рекуперации достигает 40%. Воздушные потоки приточного и вытяжного воздуха герметично изолированы друг от друга. Данный фактор позволяет использовать секции рекуператора в системах, в которых технологически невозможно применение пластинчатых или роторных рекуператоров, а также при необходимости монтажа приточной и вытяжной части на значительном расстоянии друг от друга. Поверхность теплообменника изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива воды. Исполнение теплообменников — восьмирядное. Вытяжная часть дополнительно оснащена профильным пластиковым каплеуловителем и поддоном с патрубком для сбора и слива конденсата с наружной резьбой G1 1/2“.

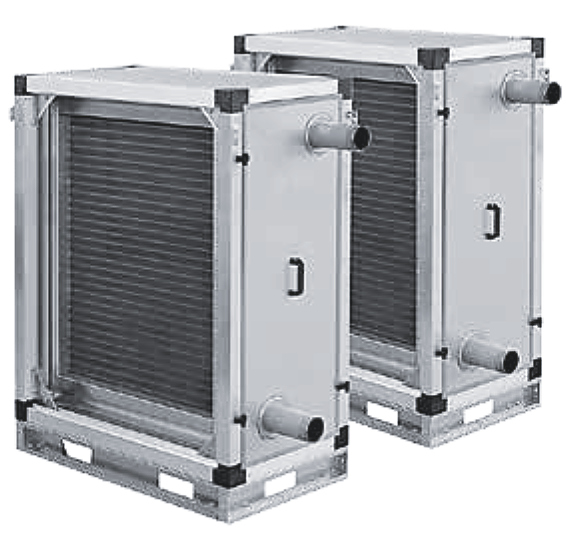

Секции рекуператора
с промежуточным теплоносителем
Технические характеристики

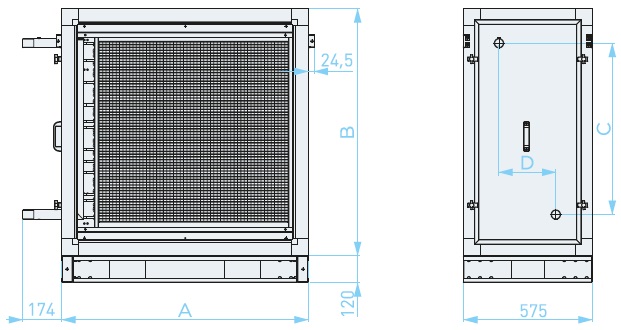

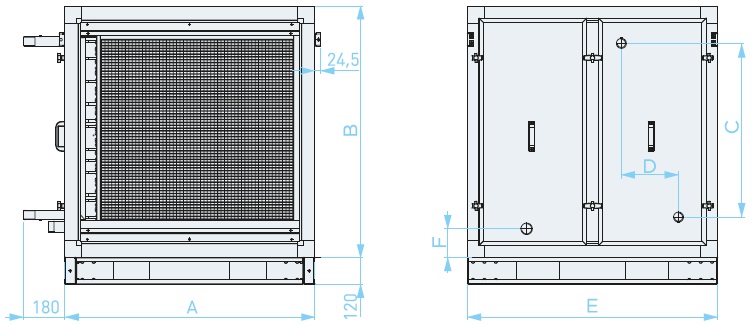

| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | Резьбовое соединение |
Заправочный объем*, л |
|---|---|---|---|---|---|---|---|---|
| 6 | 1100 | 1100 | 710 | 212 | 1100 | 135 | G2 | 27,8 |
| 7 | 1100 | 1320 | 944 | 212 | 1100 | 115 | G3 | 38,8 |
| 8 | 1320 | 1320 | 944 | 212 | 1100 | 115 | G3 | 45,2 |
| 12 | 1435 | 1435 | 1069 | 212 | 1100 | 115 | G3 | 54,7 |
| 20 | 1660 | 1660 | 1294 | 212 | 1100 | 115 | G3 | 84,3 |
| 25 | 2045 | 2045 | 1653 | 182 | 1100 | 115 | G3 | 121,8 |
| 30 | 2485 | 2045 | 1653 | 182 | 1100 | 115 | G4 | 149,3 |
| 35 | 2485 | 2485 | 2095 | 182 | 1100 | 115 | G4 | 188,1 |
*Для одного теплообменника
