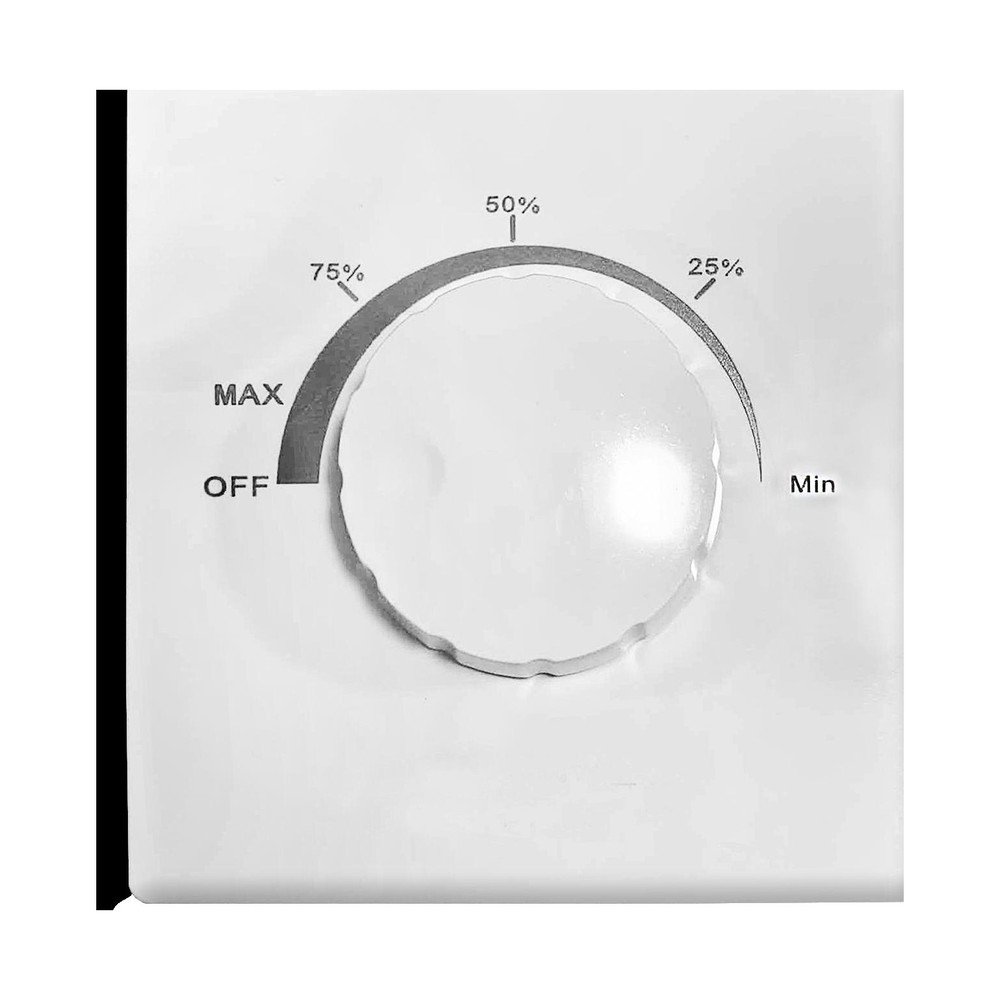

Блок плавного управления AIRS AVR-24
⚙️ Подбор и заказ
Описание
Описание
Блок плавного управления AIRS AVR-24 предназначен для точного и бесступенчатого регулирования положения воздушных заслонок в системах вентиляции, кондиционирования и воздушного отопления электроприводом AIRS 24В серии -SR. Вращение ручного регулятора на передней панели плавно изменяет уровень выходного аналогового сигнала в диапазоне 0-10 В: положение «OFF» и «min» соответствуют нулевому сигналу (0 В), «max» — максимальному (10 В). Электропривод AIRS -SR плавно и без рывков отрабатывает полученный сигнал, обеспечивая точное позиционирование заслонки. Один блок управления рассчитан на один электропривод.
- Плавное аналоговое регулирование положения без рывков и ступеней
- Простое ручное управление регулятором со шкалой 0-100%, шаг 1%
- Низкое энергопотребление — менее 1 Вт
- Компактный корпус IP32 для установки в шкаф, распаячную коробку или подрозетник
Характеристики
| Описание | Блок плавного управления положением электропривода AIRS 24В серии -SR | |
| Наименование | AIRS AVR-24 | |
| Напряжение | 24 В DC ±10% | |
| Управление | Ручное, плавное (аналоговое) | |
| Тип выходного сигнала | 0-10 В DC (для управления электроприводом) | |
| Диапазон регулировки | 0-100%, с шагом 1% | |
| Диапазон регулирования угла поворота | 0-90° | |
| Потребление | менее 1 Вт | |
| Пиковый выходной ток | 3 А | |
| Ручное управление | механический регулятор на панели блока управления | |
| Индикация положения | механический указатель | |
| Класс защиты | II (полная изоляция) | |
| Влажность окруж. среды | 5-95% RH, без образования конденсата | |
| Степень защиты | IP32 | |
| Температура окруж. среды | -30…+50°C | |
| Температура хранения | -30…+70°C | |
| Обслуживание | не требуется | |
| Соответствует стандартам | CE / RoHS / EAC / ISO | |
| Габаритные размеры | 86×86×35 мм (ШхВхГ), ручка +10 мм | |
| Масса | < 0,150 кг | |
| Совместимость | Электропривод AIRS 24В серии -SR (один блок управления — один электропривод) | |
| Комплектация | блок управления AIRS AVR — 1 шт, руководство по эксплуатации — 1 экз. | |
| Гарантия | 12 месяцев | |
Монтаж и подключение
Устройство устанавливается в шкаф управления, распаячную коробку или подрозетник в местах, защищённых от прямого попадания влаги и пыли (в соответствии с IP32). Питание 24 В DC подключается к клеммам D+/D- блока, выходной сигнал 0-10 В DC — к клемме D+ блока и далее к электроприводу AIRS -SR: клемма 3 для приводов CM/LM/TM-SR, LF24-SR; клемма 5 для приводов NM/SM/RM/GM-SR. Подключение должно выполняться строго по схеме из паспорта изделия — нарушение схемы может привести к некорректной работе устройства или выходу его из строя.
