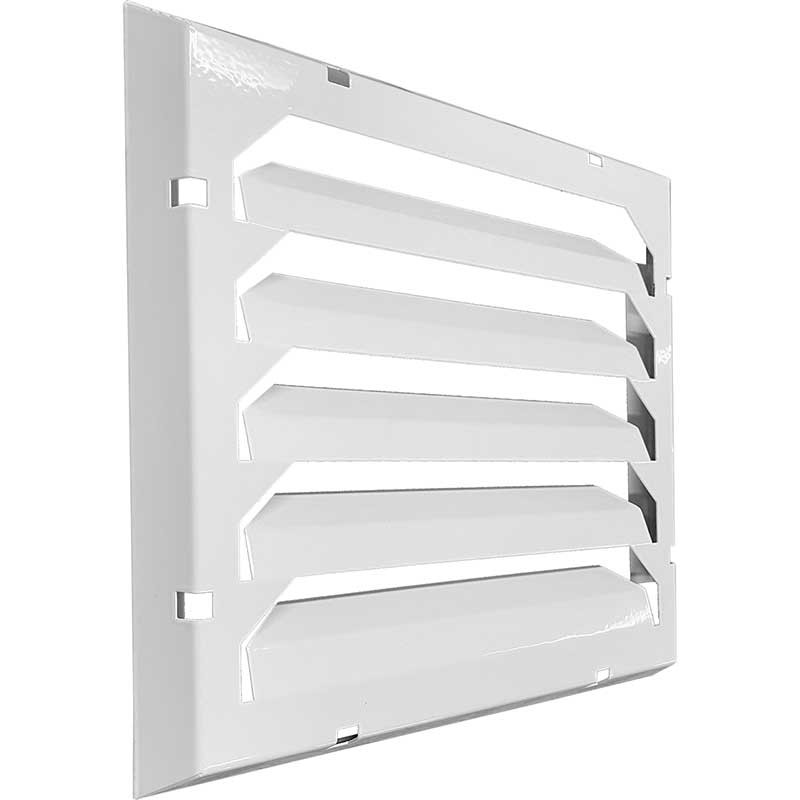

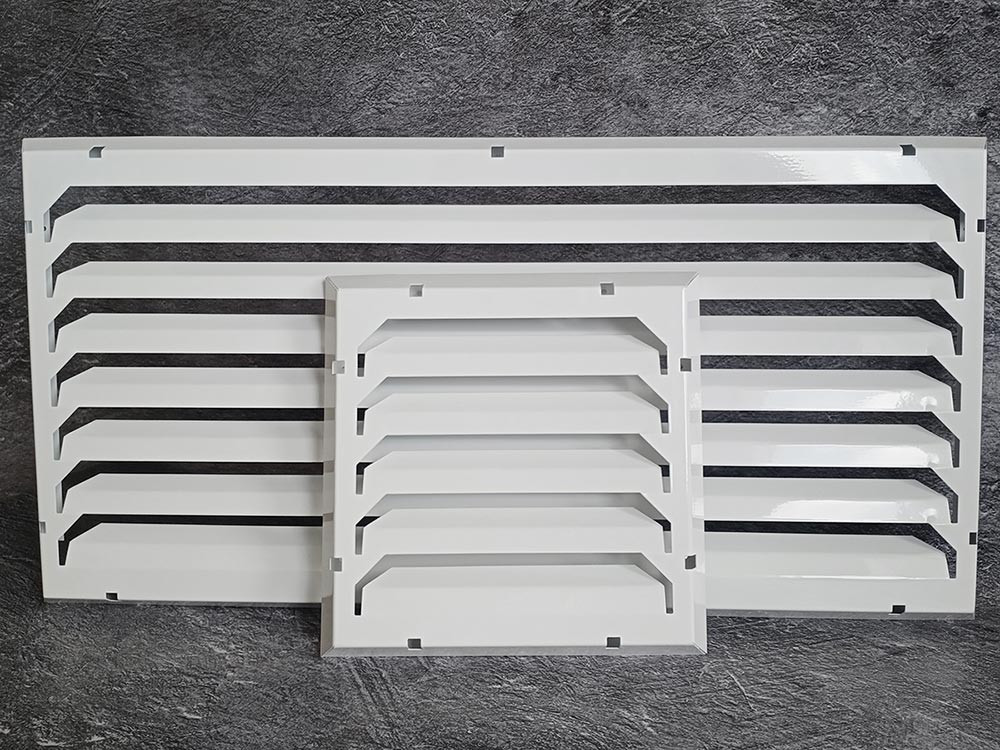

Решетка ВОР-ФВК

Решетка ВОР-ФВК предназначена для устанавливки на противопожарные клапаны, воздуховоды и стены в зданиях и сооружениях любого назначения для декорирования и защиты от несанкционированного доступа, внешнего механического воздействия и попадания посторонних предметов.

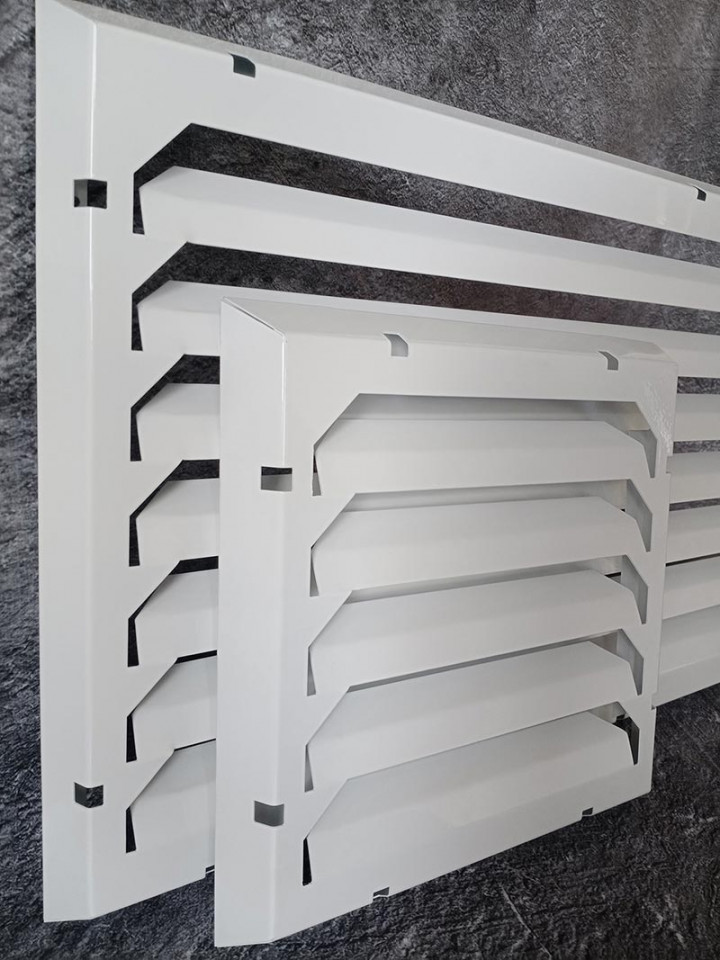

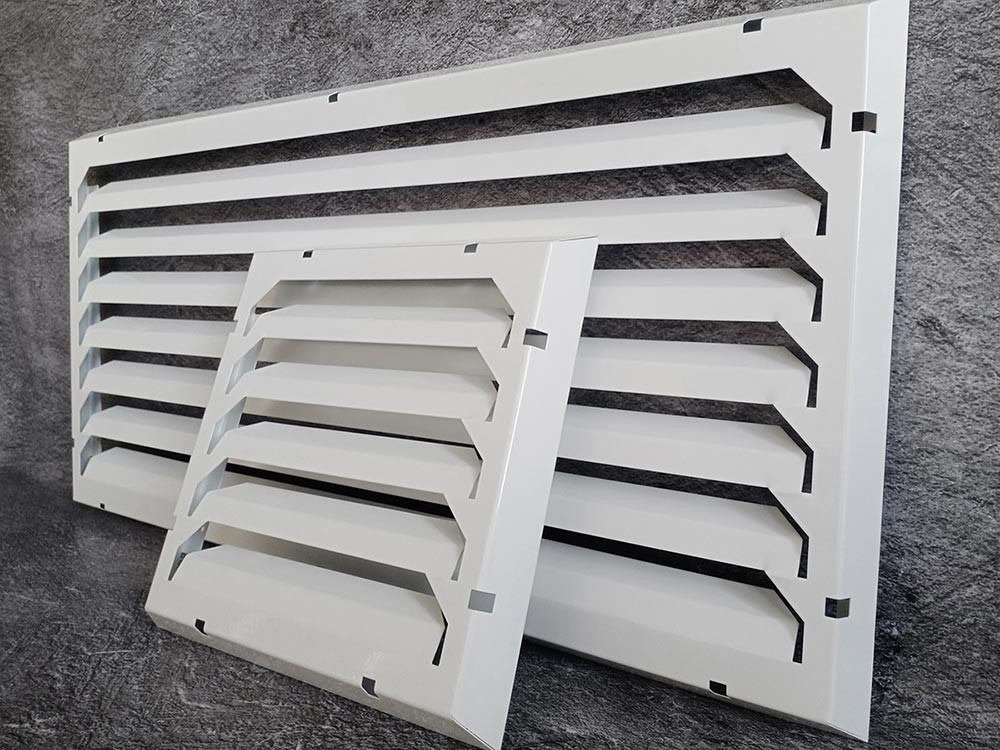

Конструкция и особенности

• Обратнозагнутый скошенный фланец: помимо внешнего вида повышает жёсткость конструкции и улучшает аэродинамику решётки.
• Ламели отогнуты внутрь на 30 мм.
• Из решёток для клапанов дымоудаления у этой модели наибольшее живое сечение.

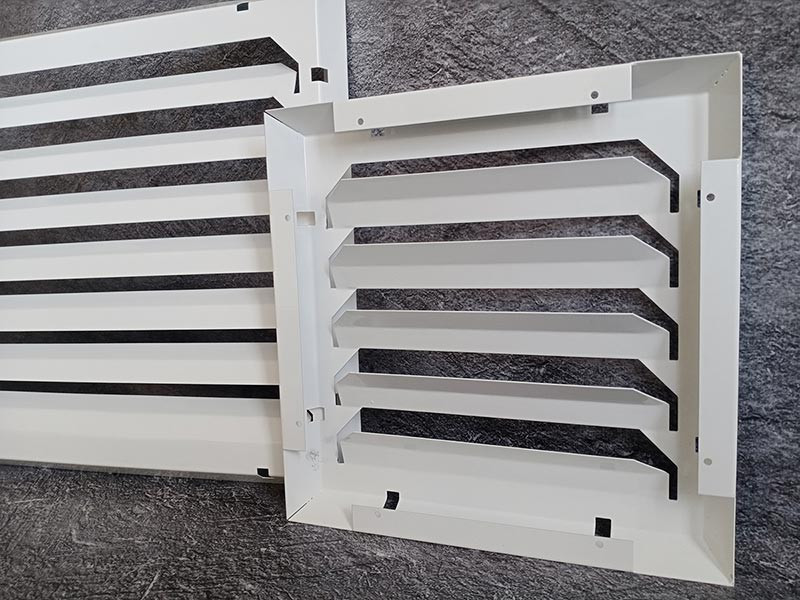

• Фланец по умолчанию 35 мм; по заказу — под фактический фланец клапана.
• Корпус — оцинкованный лист 0,9 мм с полиэфирным порошковым покрытием.

Предельные размеры

Минимальный размер — 150×150 мм. Цельная решётка изготавливается до А ≤ 1390 → В ≤ 2890; А от 1390 до 1890 → В ≤ 1390; при большем размере решётка собирается из составных частей.

Определяющие размеры А×В — габаритные размеры решётки.

Где применяется

Установка в стену, перегородку или проём воздуховода: приток, вытяжка и переток воздуха между помещениями.

• Стены, перегородки и проёмы воздуховодов
• Приток, вытяжка и переток воздуха
• Общественные и жилые помещения
• Присоединение к воздуховоду через адаптер

Материалы и покрытие

Корпус — оцинкованная сталь. Прочное и экономичное решение для технических помещений и промышленных объектов. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Монтаж

• Монтаж в строительный проём или в торец воздуховода
• Крепление саморезами через рамку или скрытыми зажимами
• Размер А×В указывается по посадочному (строительному) проёму

Как читается обозначение

Пример: ВОР-ФВК 300×500 RAL 9016

• ВОР-ФВК — тип решётки
• 300 — габаритная ширина, мм
• 500 — габаритная высота, мм
• RAL 9016 — покрытие

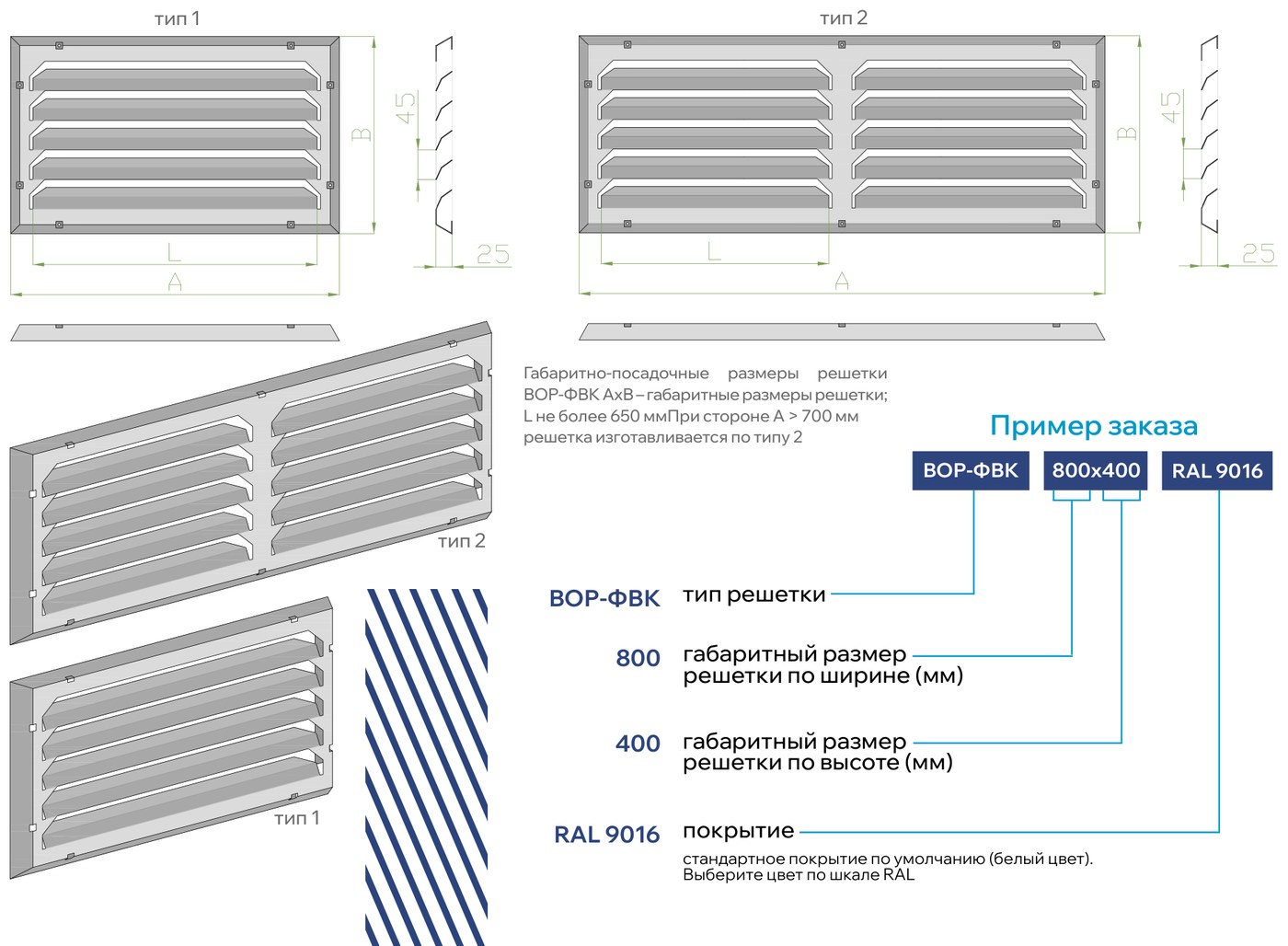

Габаритно-посадочные размеры

Размеры А×В указаны относительно строительного (посадочного) проёма.
