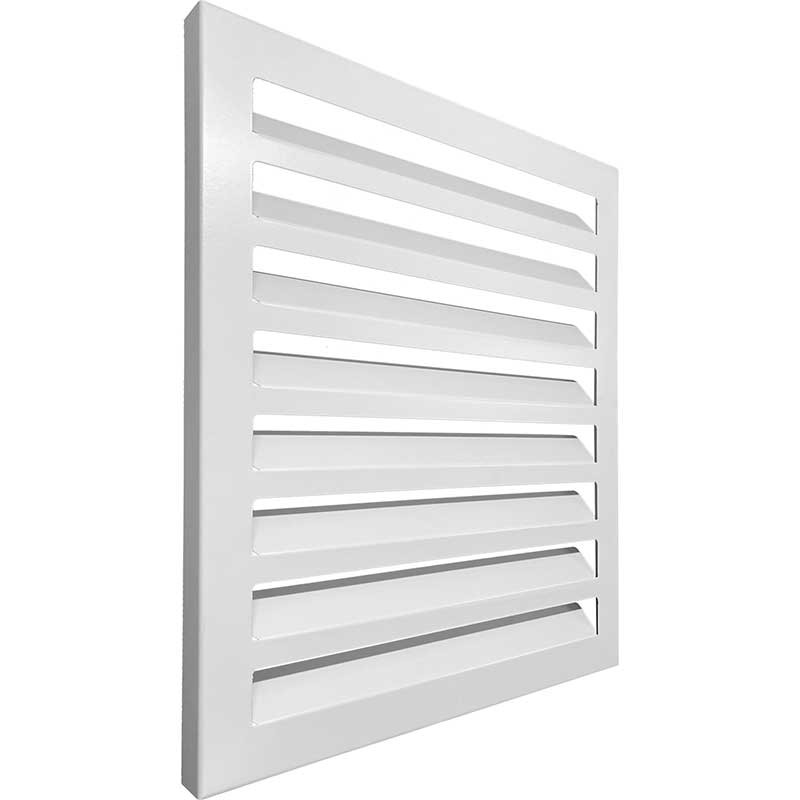

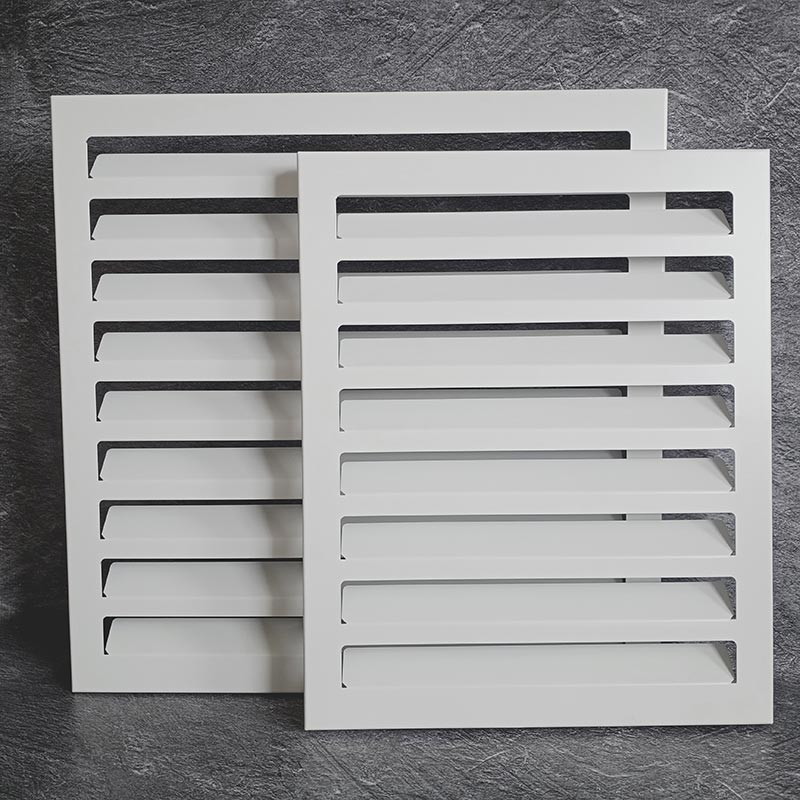

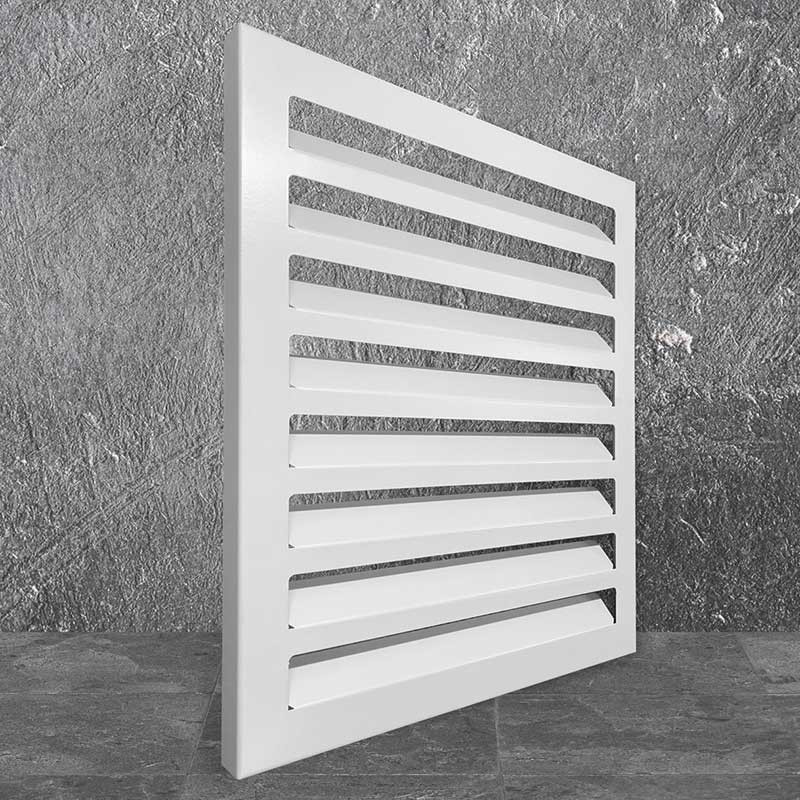

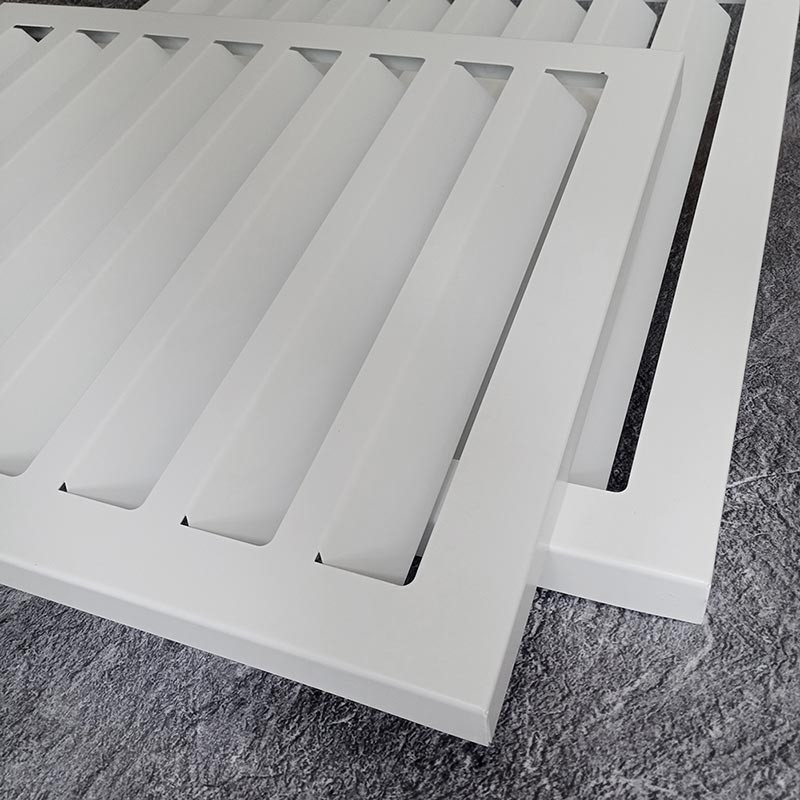

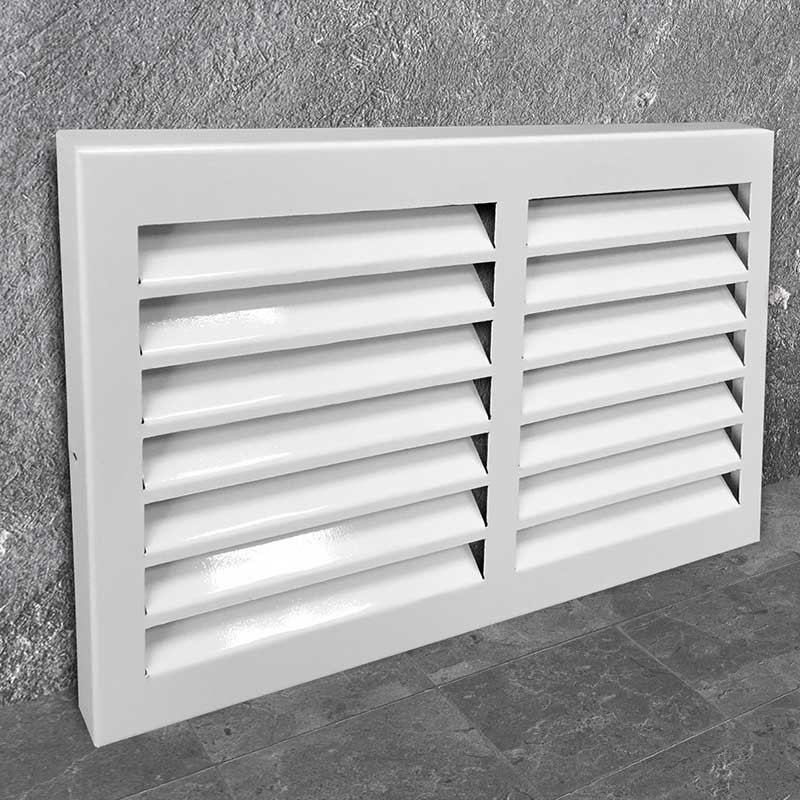

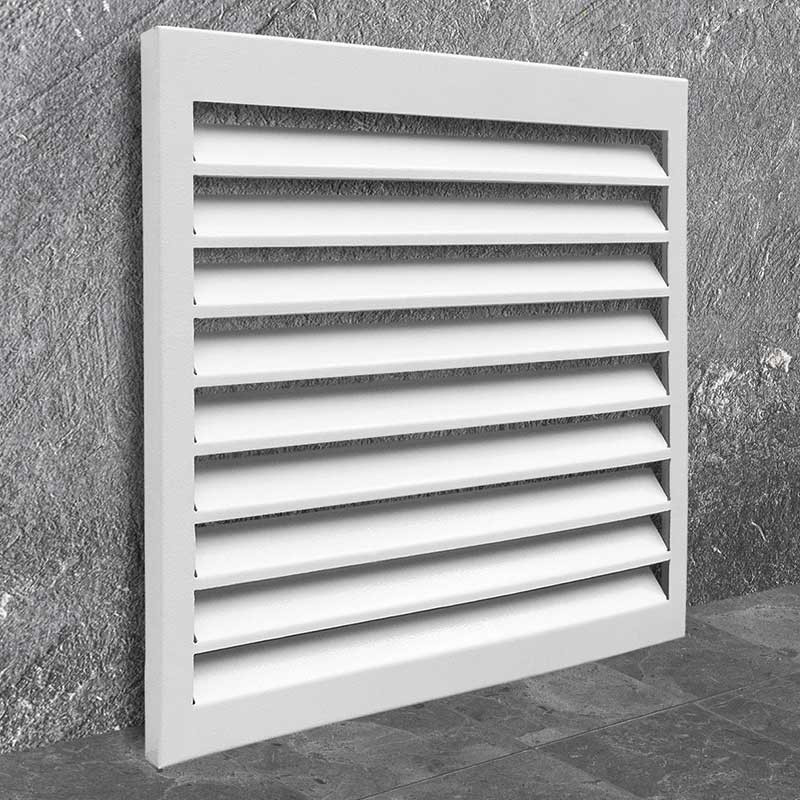

Решетка на клапан ФВР-РКДМ

Решетки ФВР-РКДМ предназначены для установки на противопожарные клапаны, воздуховоды и стены. Могут применяться в зданиях и сооружениях любого назначения, в том числе на улице.

Конструкция и особенности

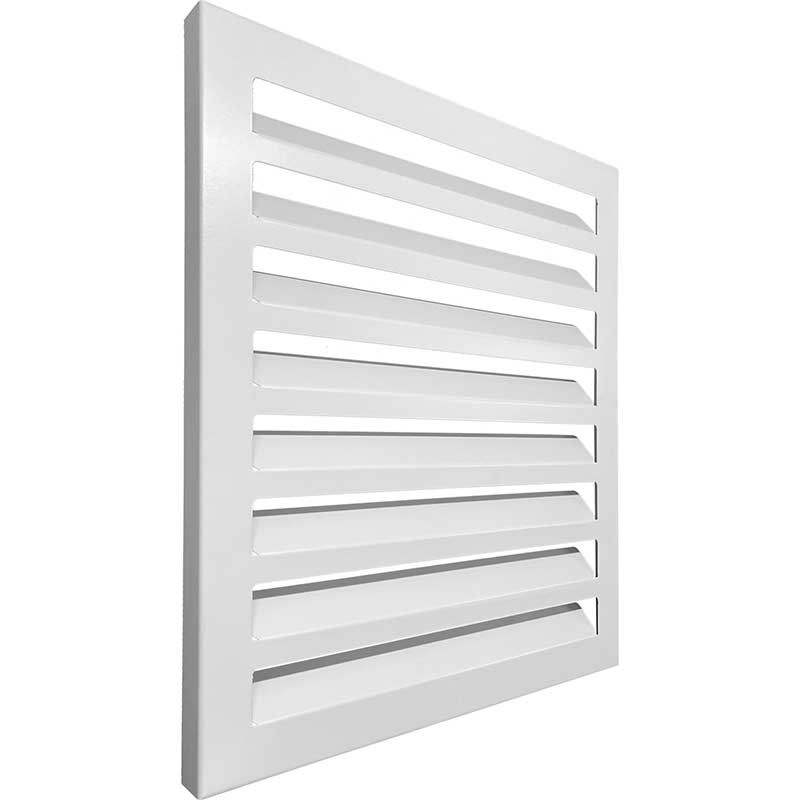

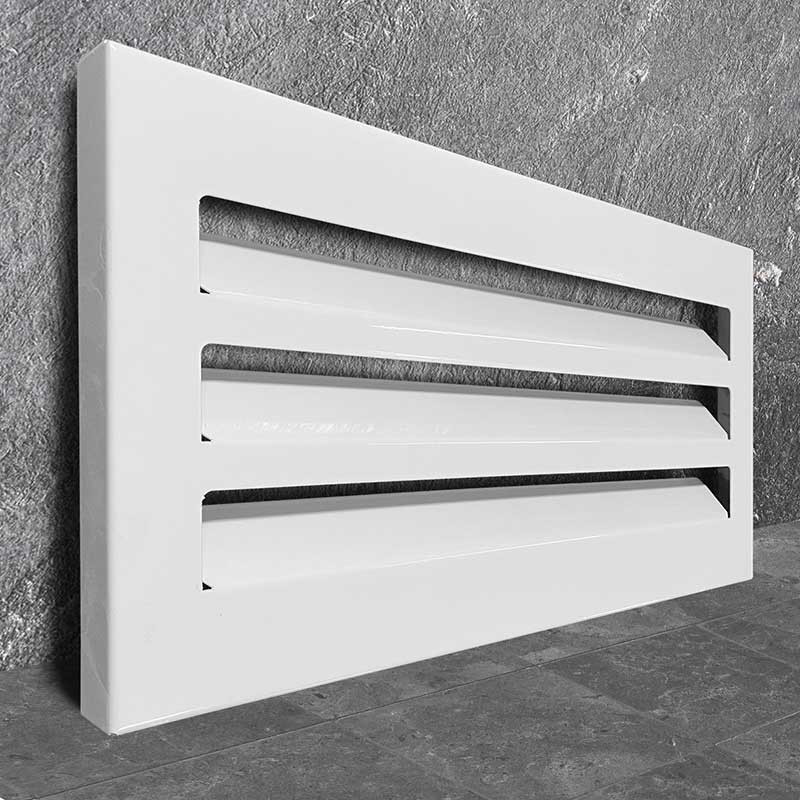

• Накладное исполнение — базовая модель серии.

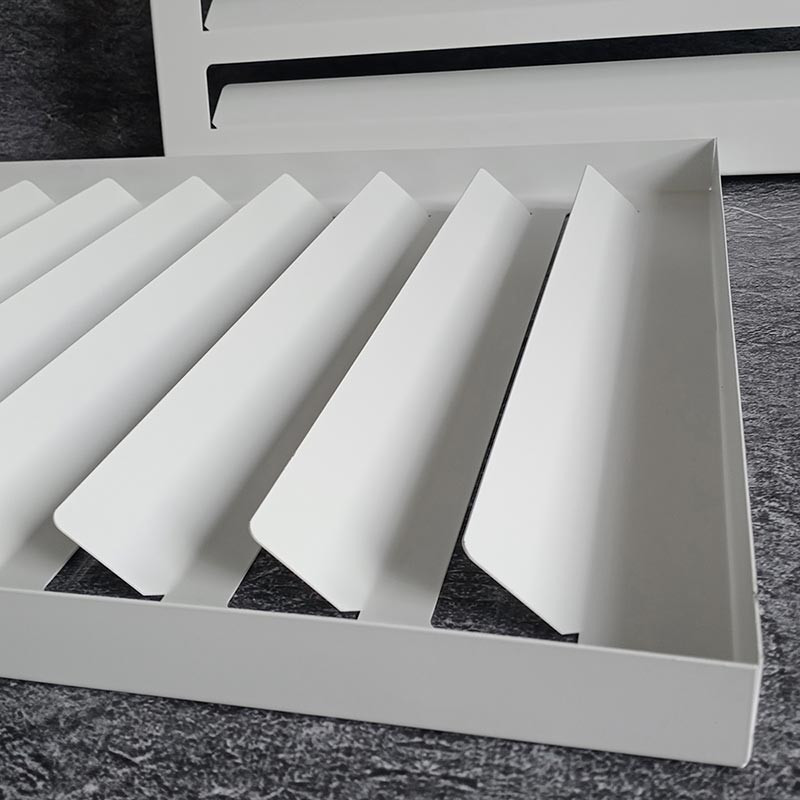

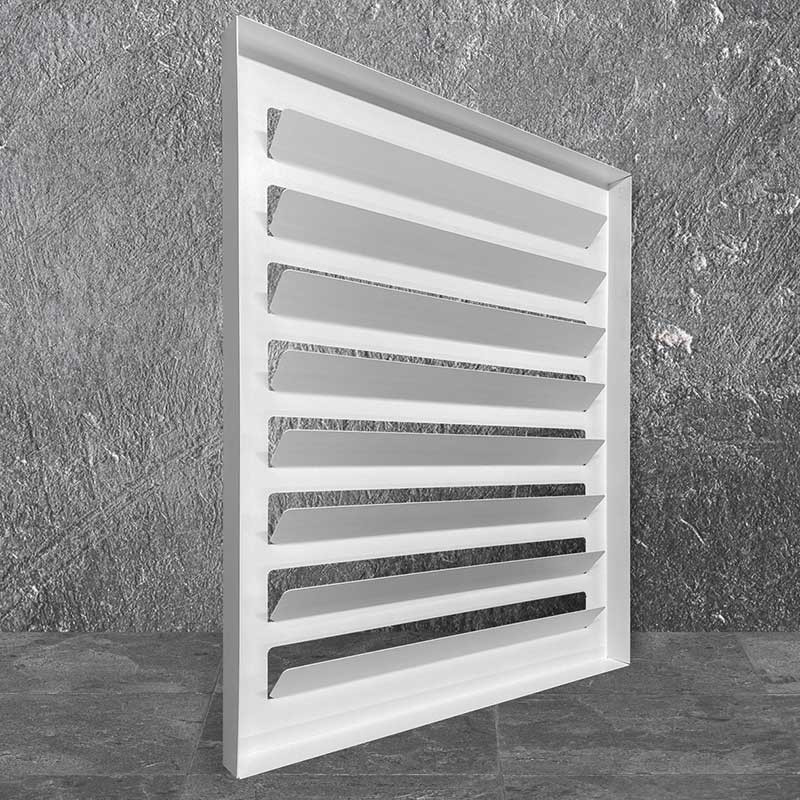

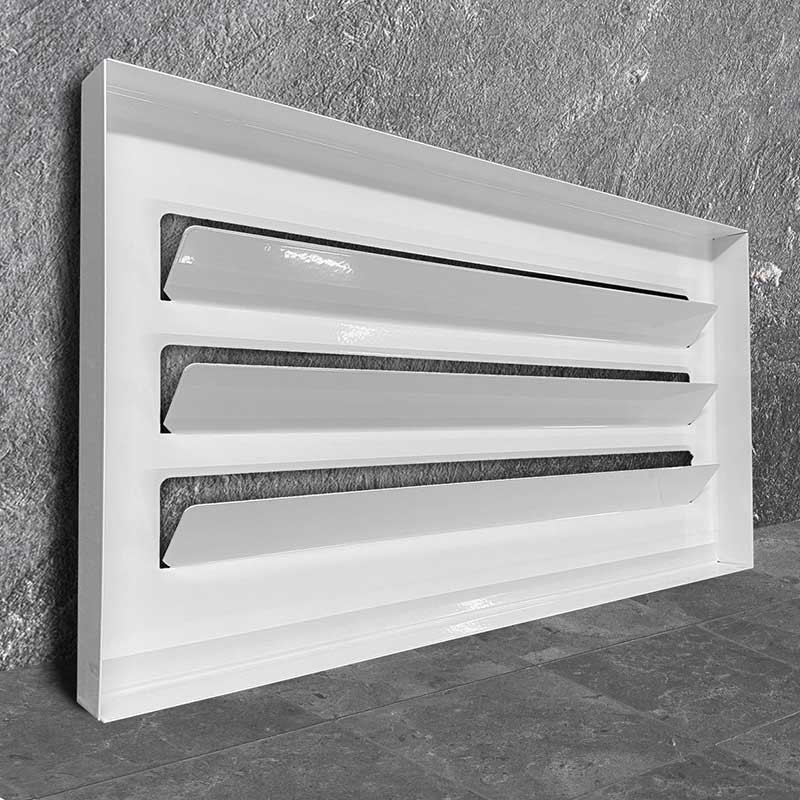

• Ламели отогнуты внутрь на 30 мм: пропускают дым и газ, закрывая внутренние элементы клапана.
• Фланец по умолчанию 35 мм; по заказу — под фактический фланец клапана.
• Корпус — оцинкованный лист 0,9 мм с полиэфирным порошковым покрытием.

Предельные размеры

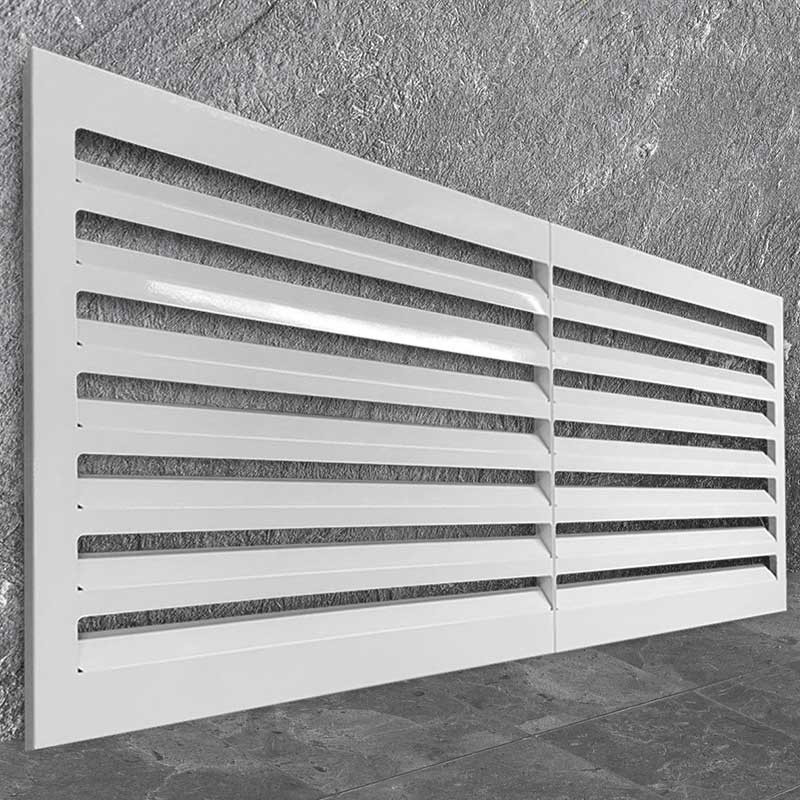

Минимальный размер — 150×150 мм. Цельная решётка изготавливается до А ≤ 1430 → В ≤ 2930; А от 1430 до 1930 → В ≤ 1430; при большем размере решётка собирается из составных частей.

Определяющие размеры А×В — габаритные размеры решётки.

Где применяется

Установка в стену, перегородку или проём воздуховода: приток, вытяжка и переток воздуха между помещениями.

• Стены, перегородки и проёмы воздуховодов
• Приток, вытяжка и переток воздуха
• Общественные и жилые помещения
• Присоединение к воздуховоду через адаптер

Материалы и покрытие

Корпус — оцинкованная сталь. Прочное и экономичное решение для технических помещений и промышленных объектов. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Монтаж

• Монтаж в строительный проём или в торец воздуховода
• Крепление саморезами через рамку или скрытыми зажимами
• Размер А×В указывается по посадочному (строительному) проёму

Как читается обозначение

Пример: ФВР-РКДМ 300×500 RAL 9016 О

• ФВР РКДМ — тип решётки
• 300 — габаритная ширина, мм
• 500 — габаритная высота, мм
• RAL 9016 — покрытие
• О — отверстия под саморезы

Габаритно-посадочные размеры

Размеры А×В указаны относительно строительного (посадочного) проёма.
