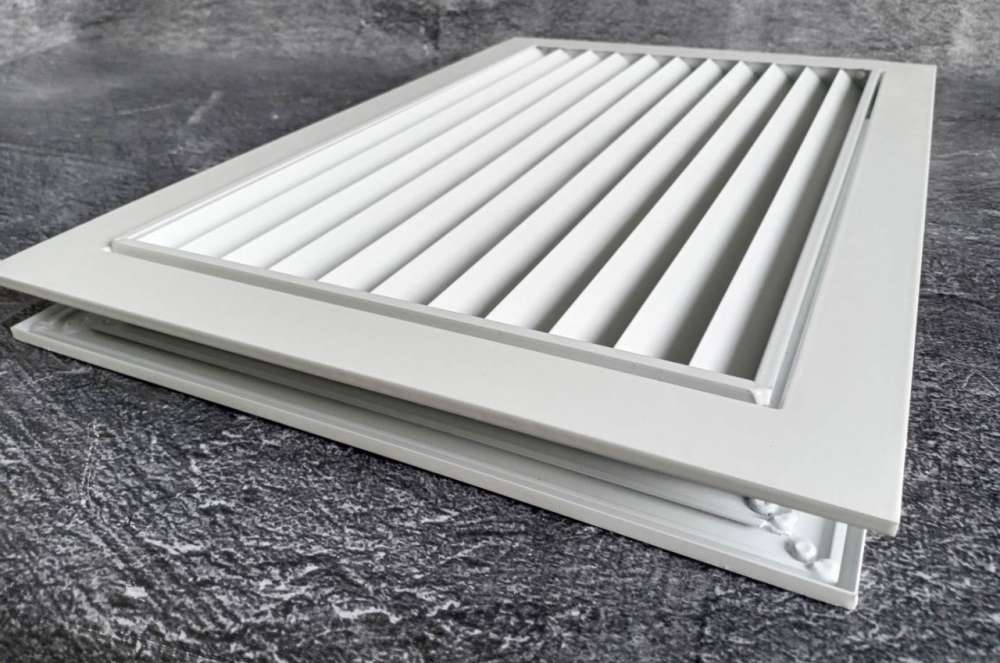

Описание вентиляционной решетки переточной РП

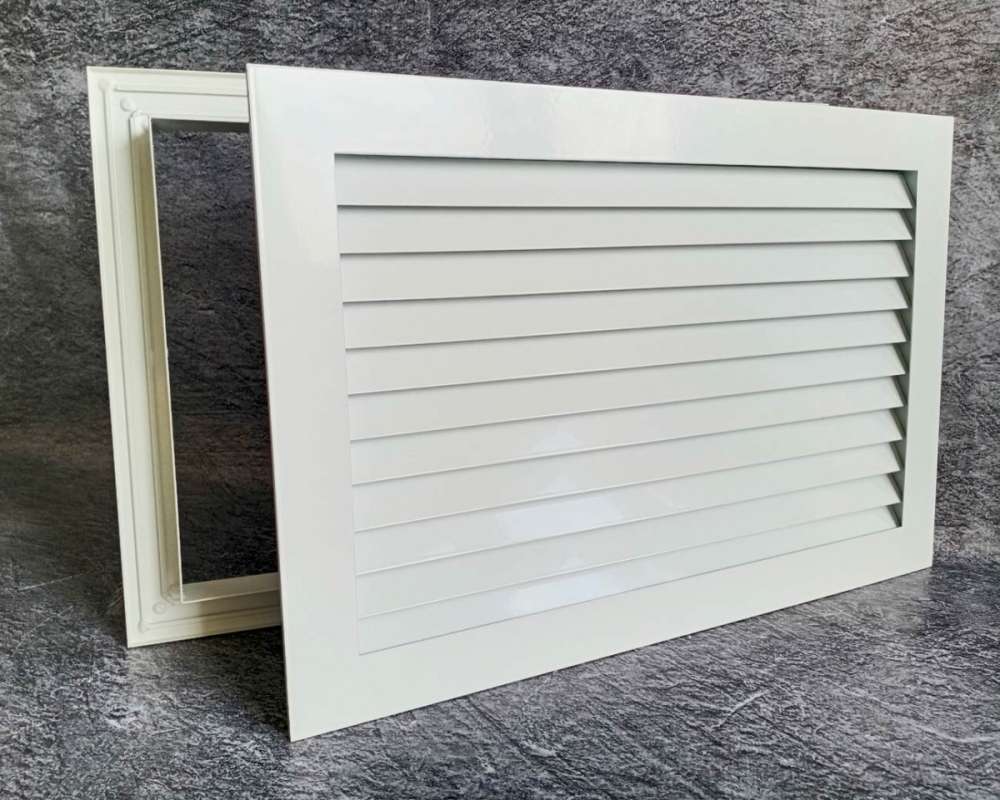

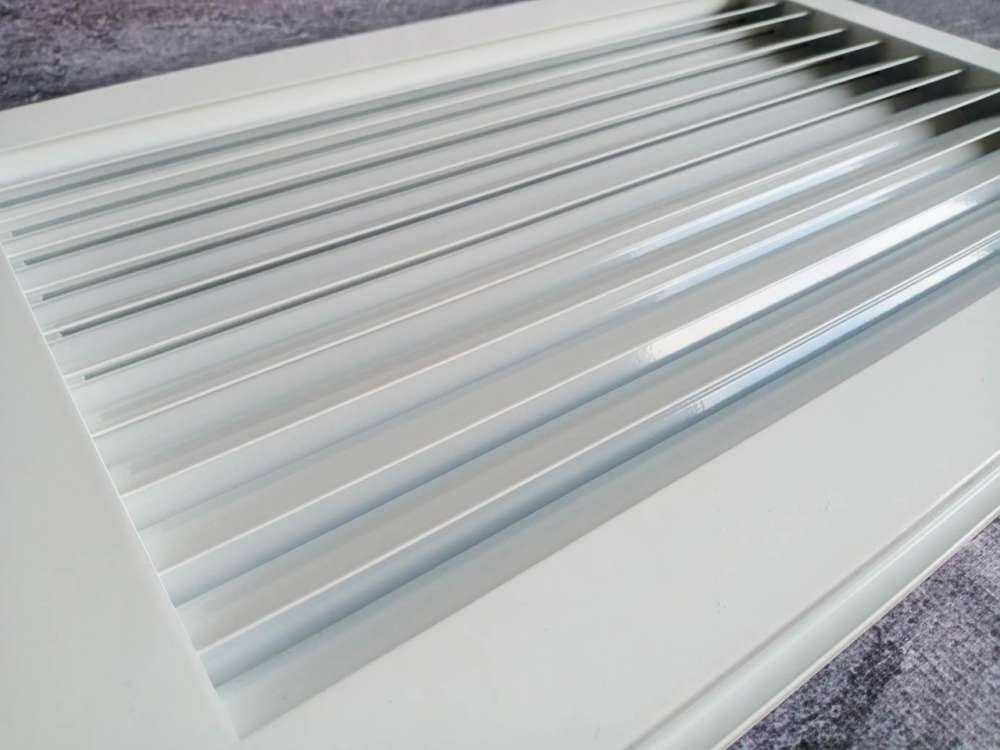

Переточная вентиляционная решетка представляет собой две рамы – наружную и внутреннюю изготовленная из алюминиевого профиля. V – образные горизонтальные жалюзи препятствуют обзору сквозь решетку, они закреплены в основании изделия неподвижно. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Она предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой стороны основания решетки). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.
Условия эксплуатации
Диапазон рабочих температур от 40 до 70 градусов по Цельсию, влажность воздуха не более 90 процентов, при этом проходящий воздух не должен содержать волокнистых, горючих, клейких, абразивных и агрессивных примесей.
Технические требования
Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.

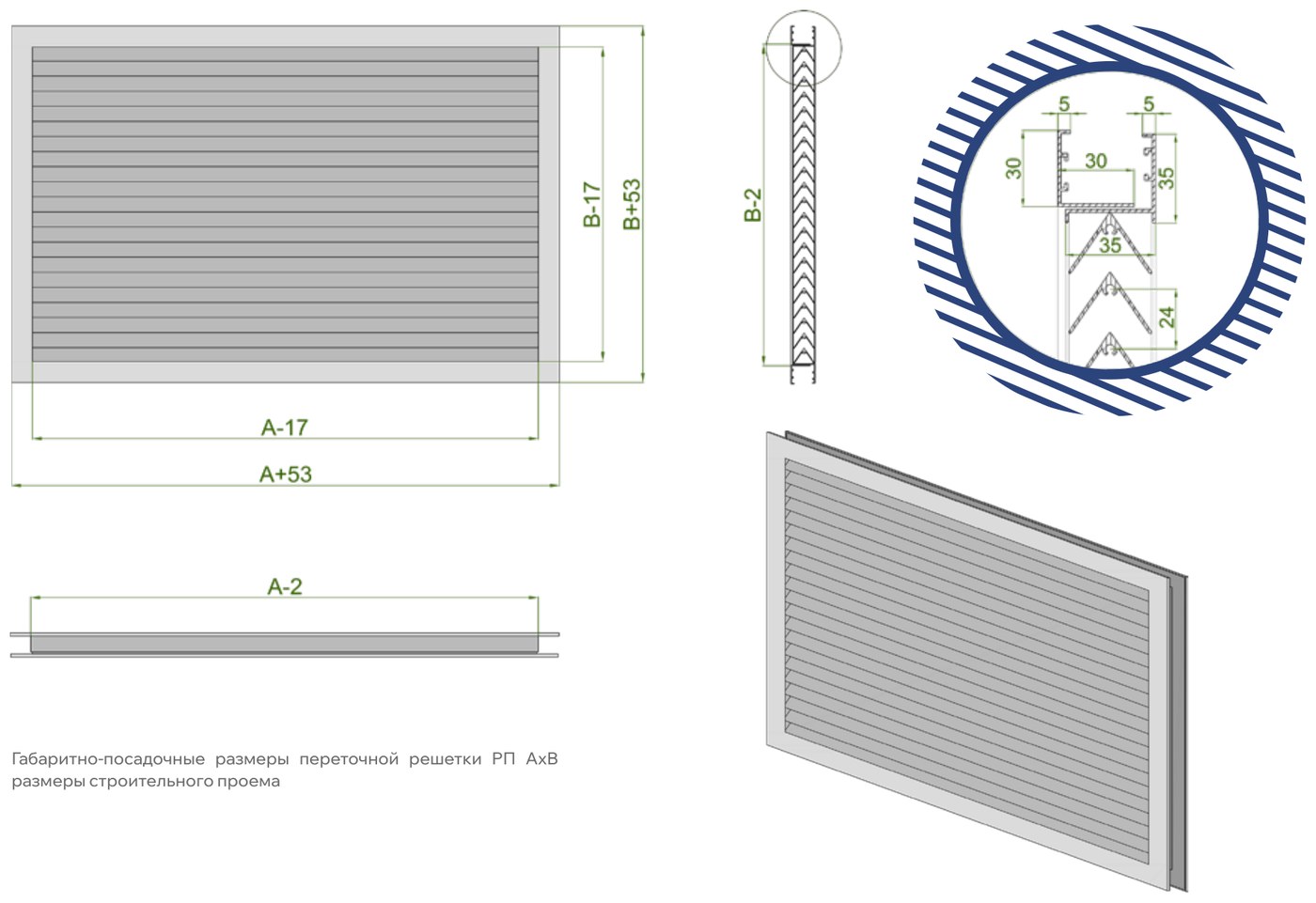

Размеры решетки РП
