Описание вентиляционной решетки напольной РНП

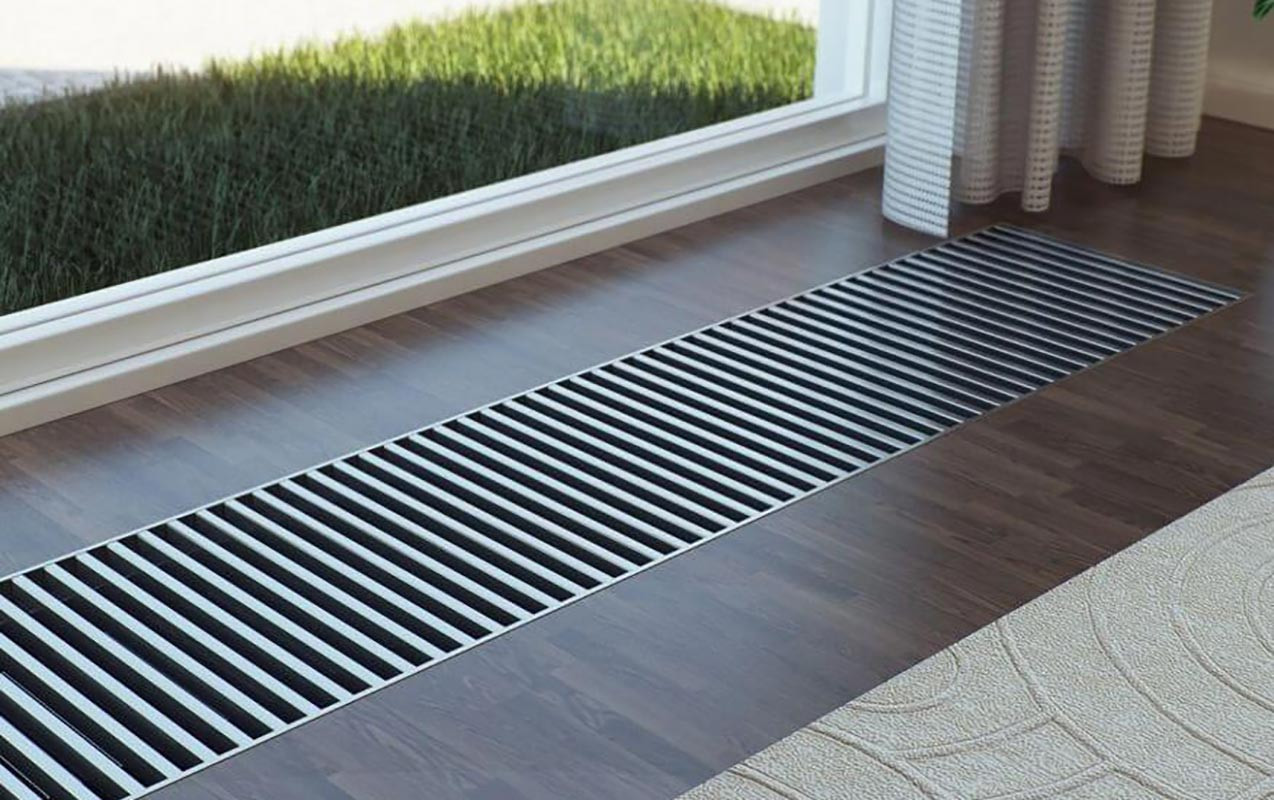

Напольные решетки предназначены для подачи и удаления воздуха в помещениях с фальшполами, а так же для систем воздушного отопления и кондиционирования.

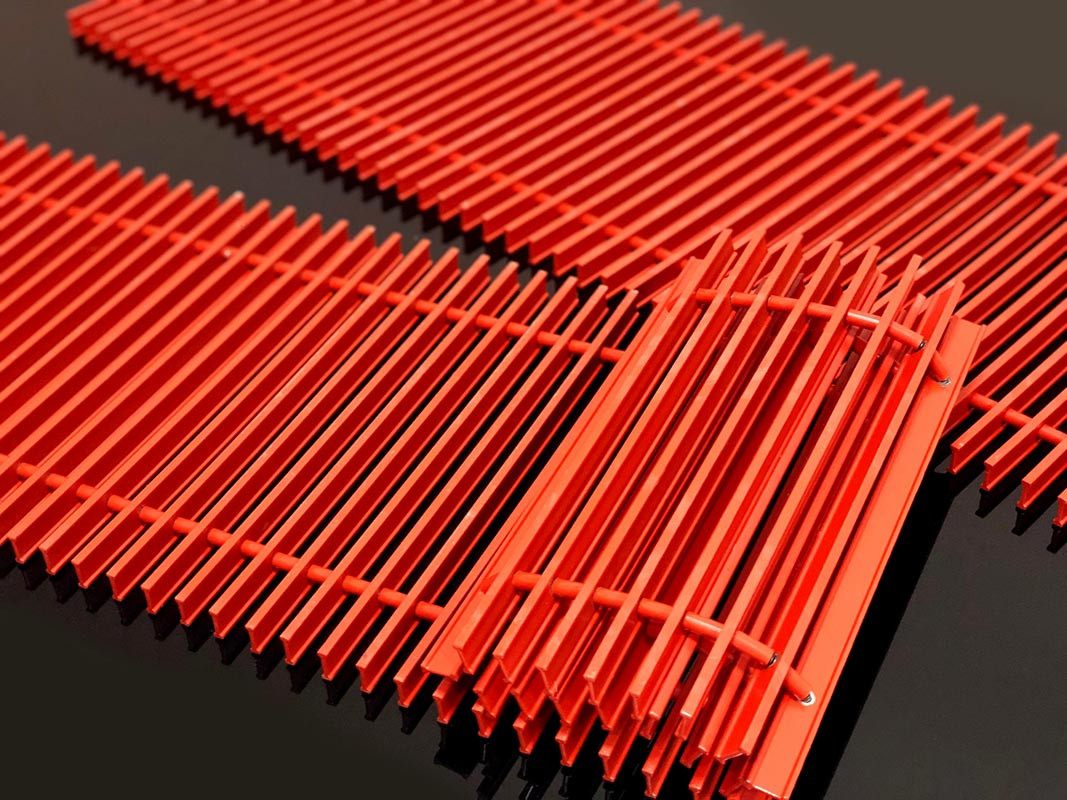

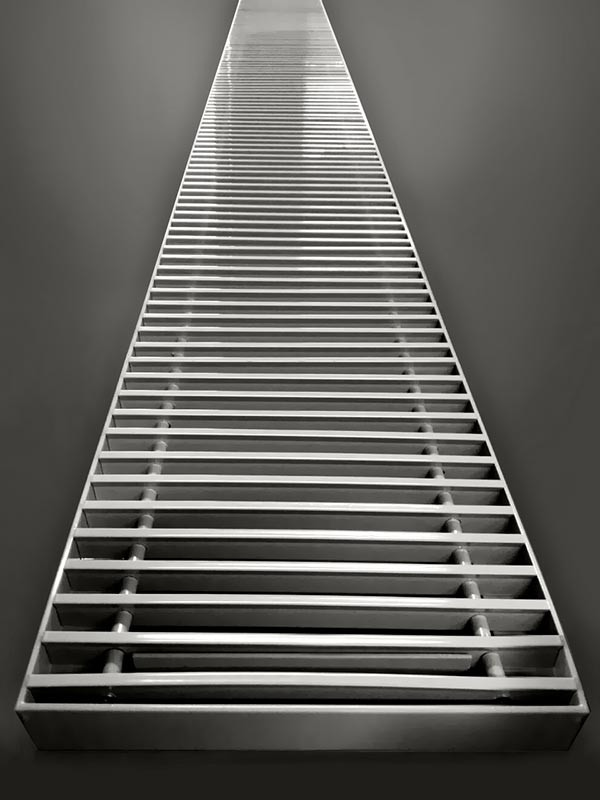

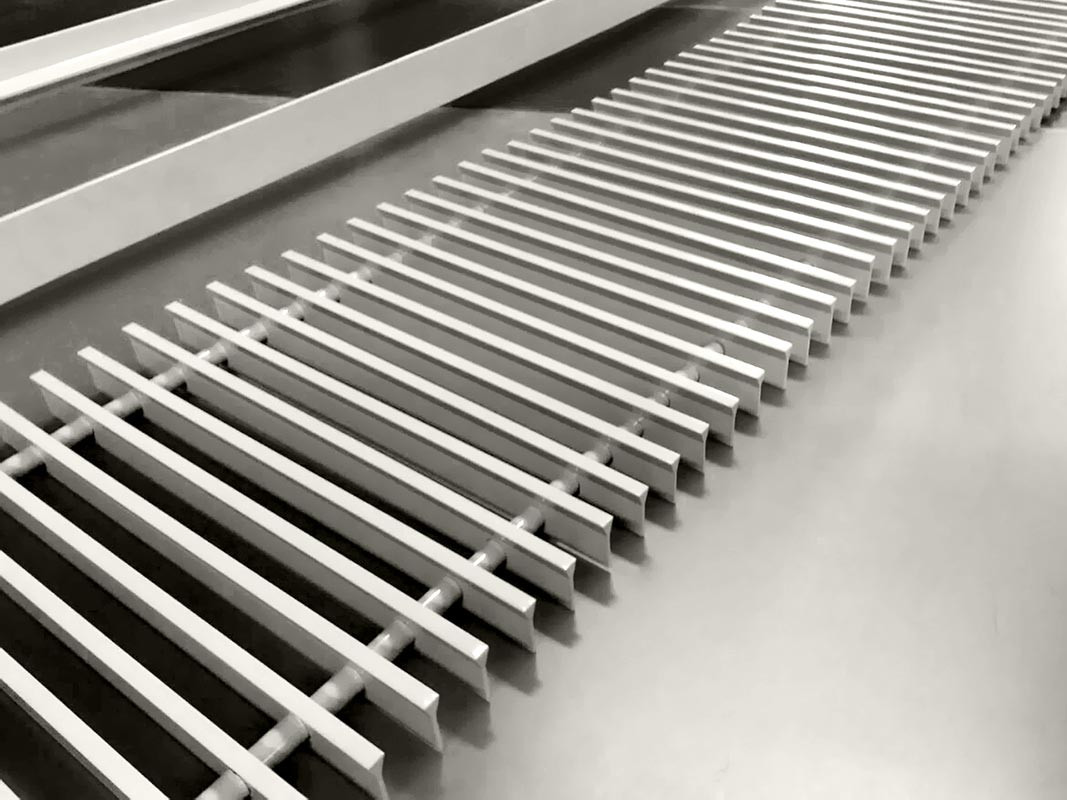

Конструкция напольных решеток РНП представляет собой гантелеобразные ламели, закрепленные между собой алюминиевой трубкой.
- РНП – жестко закрепленный блок ламелей.

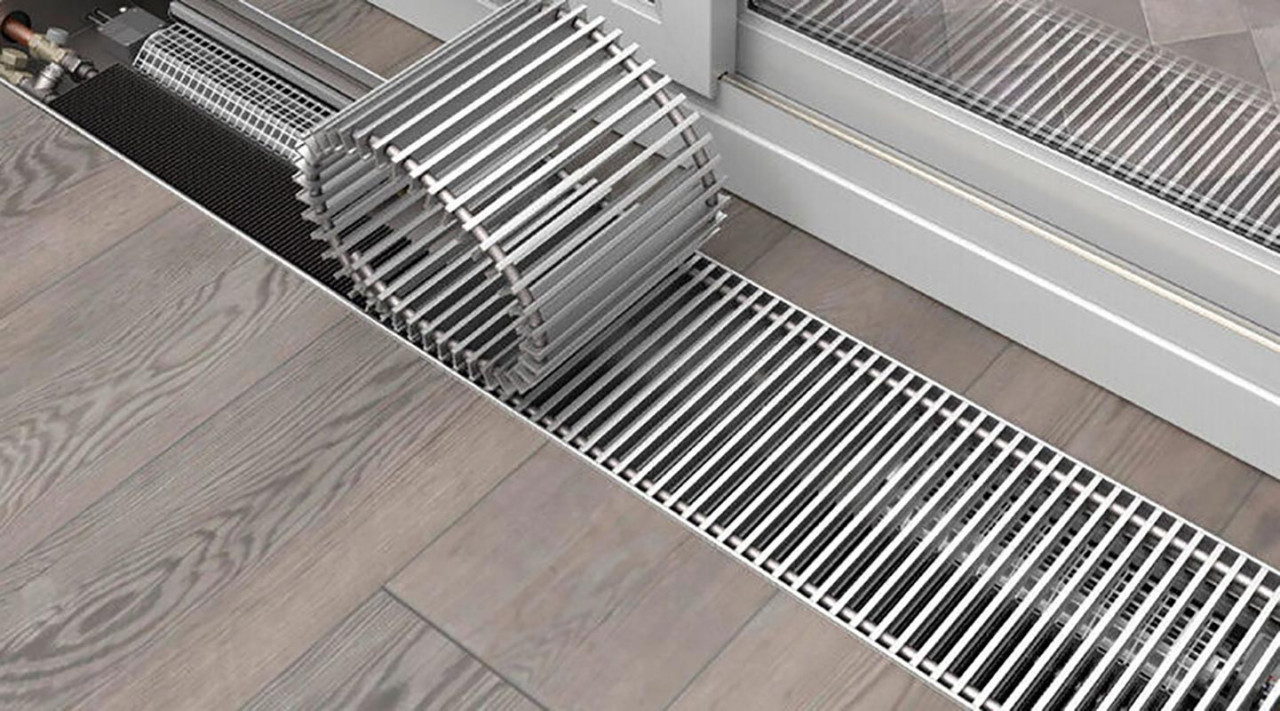

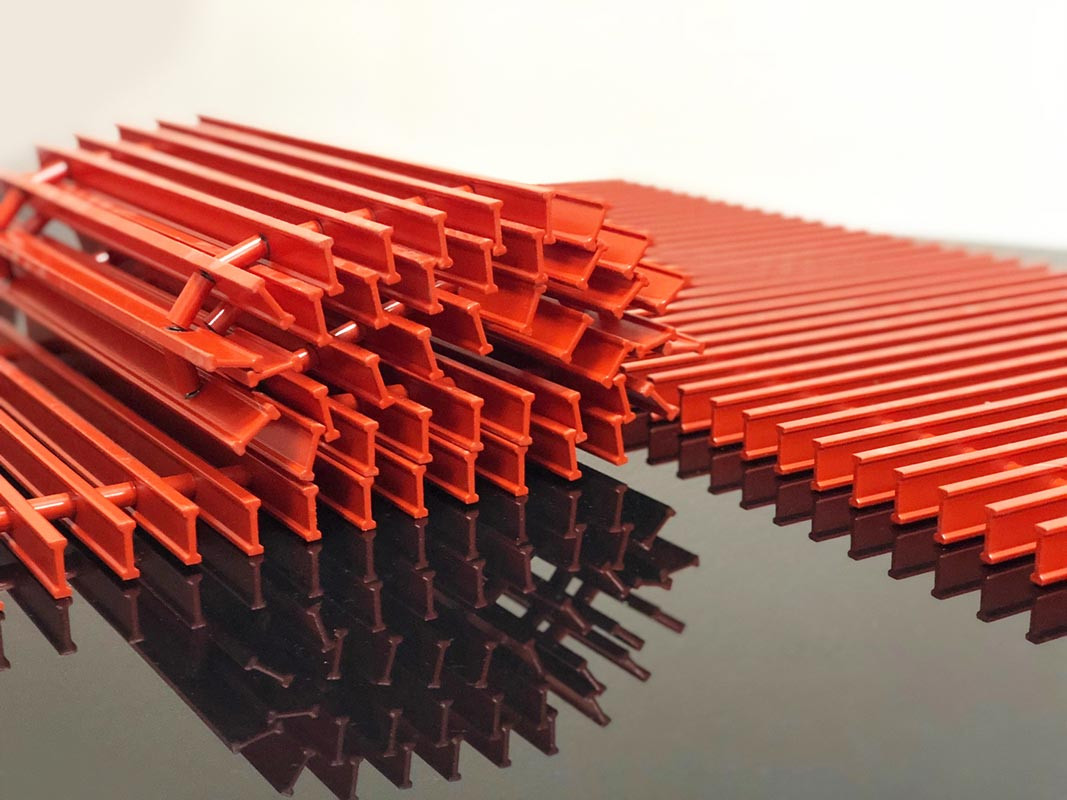

- РНПР – гибкий блок ламелей, позволяющий сворачивать его в рулон для облегчения доступа к элементам системы вентиляции.
Материалы изготовления
- При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018).
- По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL или анодирование.

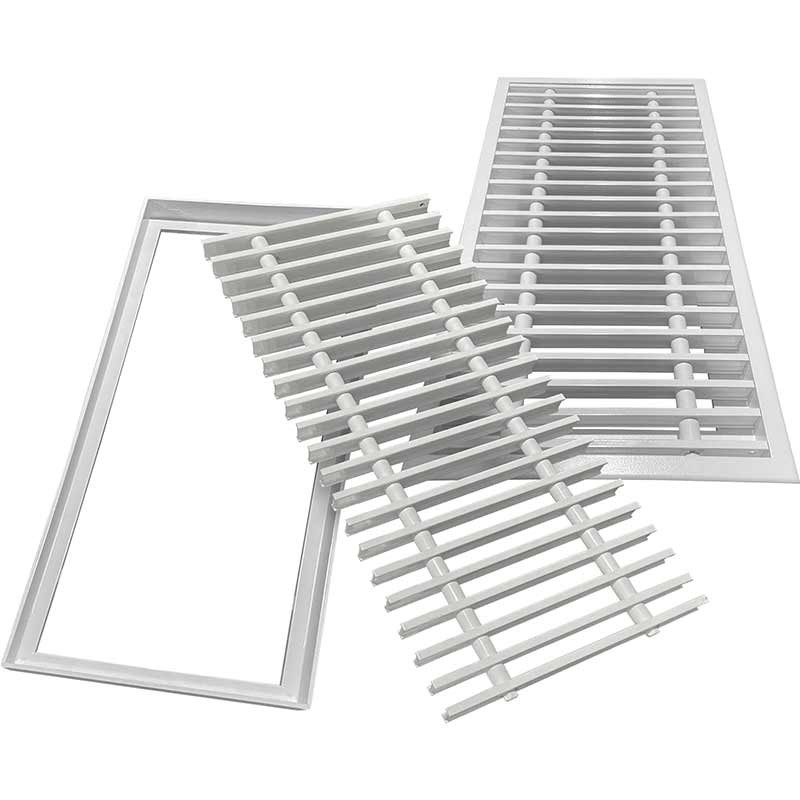

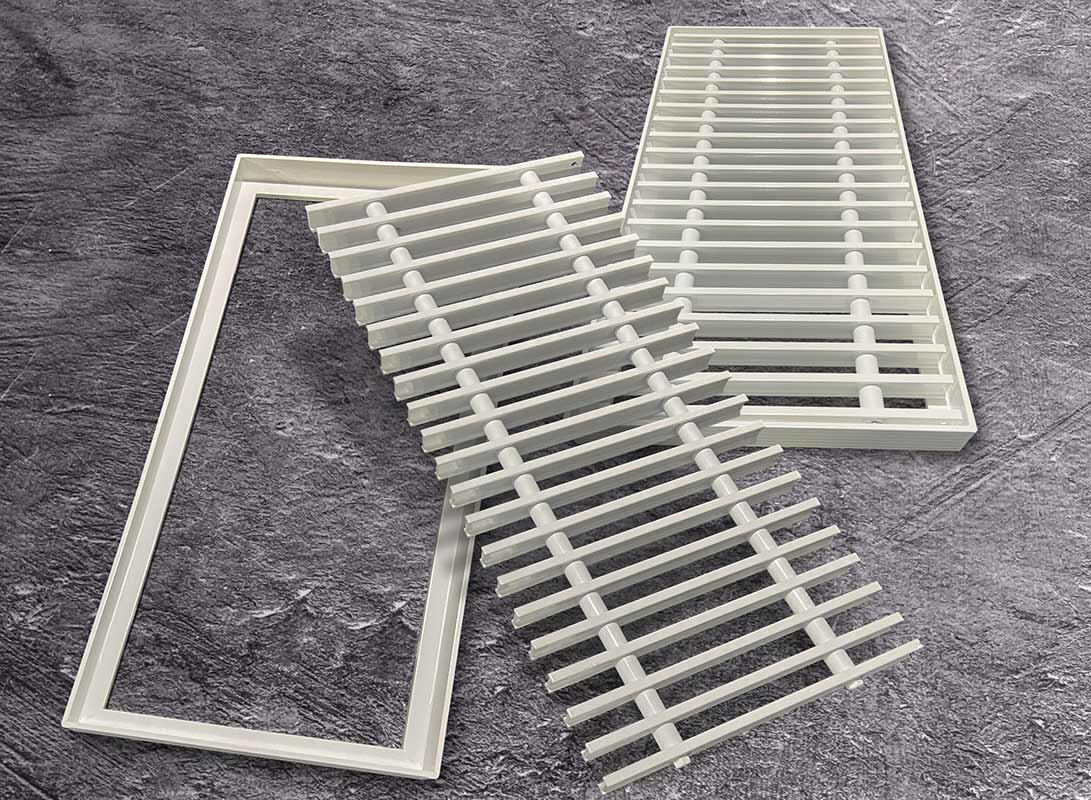

Решетка по умолчанию поставляется без рамки, но по запросу может комплектоваться декоративными рамками разного типа:
- РНП-б/ф – решетка имеет L-образную рамку без фланца. Определяющие размеры АхВ – габаритные размеры изделия.
- РНП-с/ф – решетка имеет Z-образную рамку с фланцем. Определяющие размеры АхВ – размеры строительного проема или конвектора.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление нестандартных размеров с шагом 1 мм.
- Минимальный размер 100х200 мм, максимальный размер 400х3000 мм.
- Максимальный размер 400х300 мм.
Виды декоративных рамок для напольных решеток
Виды ламелей
Гантелеобразные ламели, угол которых зафиксирован под углом 0° относительно плоскости. Раздача воздуха происходит с углом отклонения 0° от нормали. Устанавливаются по умолчанию.
У-образные усиленные ламели 5 мм, угол которых зафиксирован под углом 0° относительно плоскости. Раздача воздуха происходит с углом отклонения 15° от нормали в одну сторону. Рекомендуется устанавливать на длинные решетки во избежание провисания ламелей.
У-образные усиленные ламели 5 мм, угол которых зафиксирован под углом 0° относительно плоскости. Раздача воздуха происходит с углом отклонения 15° от нормали в две стороны – от центра верх и от центра вниз. Рекомендуется устанавливать на длинные решетки во избежание провисания ламелей.
Габаритно-посадочные размеры напольных решеток РНП и РНПР без рамки, АхВ габаритный размер решетки
Габаритно-посадочные размеры напольных решеток РНП и РНПР с рамкой без фланца (б/ф), АхВ габаритный размер решетки
Габаритно-посадочные размеры напольных решеток РНП и РНПР с рамкой с фланцем (с/ф), АхВ размер проема
Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
Стандартные типоразмеры, площадь свободного сечения (Fc.c.) и теоретическая масса (m) РНП, РНПР со стандартными ламелями
Стандартные типоразмеры, площадь свободного сечения (Fc.c.) и теоретическая масса (m) РНП, РНПР со стандартными ламелями
Стандартные типоразмеры, площадь свободного сечения (Fc.c.) и теоретическая масса (m) РНП, РНПР с ламелями 5У1
Стандартные типоразмеры, площадь свободного сечения (Fc.c.) и теоретическая масса (m) РНП, РНПР с ламелями 5У1
