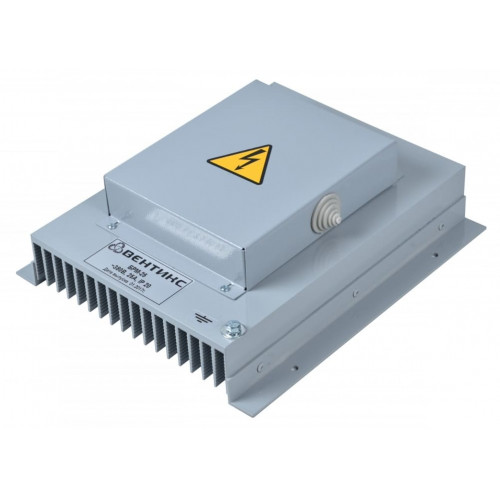

Регулятор температуры МРТ380.14-40

Симисторные регуляторы МРТ380 предназначены для поддержания температуры приточного воздуха в системах вентиляции и кондиционирования с электрическим калорифером. Поддержание температуры происходит за счет управления трехфазными или двухфазными электрическими калориферами с напряжением питания 400 В. Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов.

Технические характеристики

• Напряжение питания блока управления: ~ 220 В ± 15%;
• Напряжение коммутируемое блоком симисторов:  ~ 400 В ± 15%;
• Диапазон рабочих температур: 0 ... 40 °С;
• Степень защиты блока управления:  IP20;
• Степень защиты блока симисторов:  IP40;
• Монтаж: на стену или в щит управления.

Выгодно

Купить регулятор температуры МРТ в Москве с доставкой по всей России можно в компании "Вентар-С". Сделать заявку можно через сайт, добавив товар в корзину или отправив письмо на почту info@ventar-s.ru. Данная позиция есть на складе, следовательно мы можем предложить быструю доставку по Москве или отправить преобразователь в любой регион России удобным для Вас способом в необходимом для Вас количестве.

Описание работы

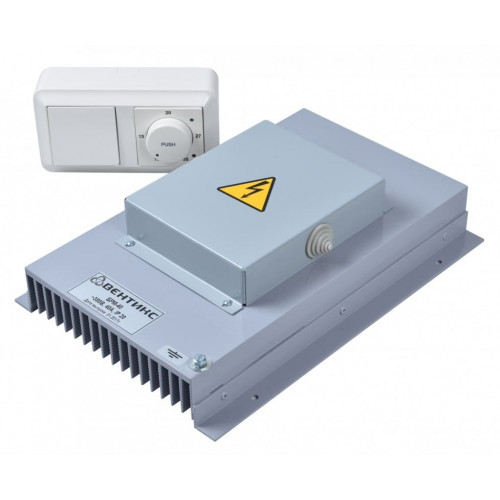

В состав блока управления входят две части: выключатель ВЕНТИЛЯЦИЯ и регулятор ТЕМПЕРАТУРА. Для подачи питания на симисторный регулятор необходимо нажать клавишу на блоке управления, при этом на клавише загорится красный светодиод “сеть”. Красный светодиод у ручки регулятора загорается при включении нагревательных элементов. Нужное значение температуры от 10 до 35 °С устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА. К регулятору подключается канальный датчик температуры ТД1, или его комнатный вариант КТД1. В регуляторе температуры МРТ380.14-25 реализована возможность параллельного подключения нескольких блоков симисторов БРМ-25(40). Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительных ступеней ТЭНов нагревателя. При монтаже МРТ380 совместно с блоком силовым БС получается законченная система управления для приточной установки с электрическим нагревателем.

Таблица подбора терморегулятора по мощности

Наименование регулятора	Максимальный рабочий ток, А	Максимальная нагрузка, кВт	Выделяемая мощность, Вт	Габаритные размеры блока управления, мм	Габаритные размеры блока симисторов, мм	Вес, кг
МРТ380.14-40	40	26	195	150*80*53	300*202*88	1,8
