Описание
Регуляторы скорости ATRE предназначены для регулирования скорости вращения электродвигателей вентиляторов или насосов управляемыхнапряжением и имеющим электродвигатели со встроенными термоконтактами тепловой защиты, через которые на двигатели подается питающее напряжение. Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора.
Однофазные пятиступенчатые трансформаторные регуляторы скорости в корпусе с подключением для термоконтактов.

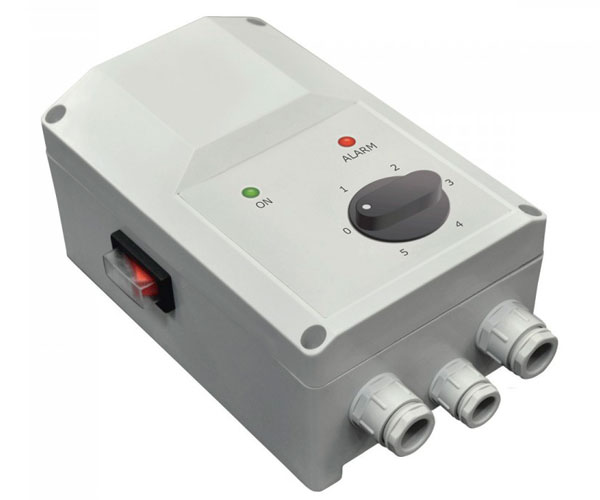

Корпус регуляторов выполнен из АБС пластика или металла с переключателем скорости и индикаторными лампочками «сеть» и «авария» на передней панели. На клемной колодке регулятора находится нерегулируемый выход 230 В, максимальная нагрузка 2 А.
Входная цепь регуляторов защищена двумя плавкими предохранителями.
Регулирование скорости:
Регулирование скорости электродвигателей осуществляется вручную с помощью выбора требуемого положения ручки переключателя(0 – выкл., 1 – мин. скорость, 5 – макс. скорость,
2, 3, 4 – промежуточные положения). Выходное напряжение: 80-105-130-160-230
Защита двигателя:
Рекомендуется подключать к регуляторам электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются с клеммами ТК регулятора. Такие схемы обеспечивают надёжную защиту двигателей с термоконтактами.
Технические характеристики
| Модель | Напряжение, В | Ток, А | Степень защиты | Габаритные размеры, мм |
|---|---|---|---|---|
| ATRE 1,5 | 230 | 1,5 | IP54 | 205x110x85 |
| ATRE 2,2 | 230 | 2,2 | IP54 | 205x110x85x85 |
| ATRE 3,5 | 230 | 3,5 | IP54 | 255x170x140 |
| ATRE 5,0 | 230 | 5 | IP54 | 255x170x140 |
| ATRE 8,0 | 230 | 8,0 | IP54 | 305x200x180 |
| ATRE 10 | 230 | 10 | IP54 | 305x200x1800x140 |
| ATRE 12 | 230 | 12 | IP54 | 325x250x245 |
