Описание
Вентиляторы радиальные ВР 86-77 производятся по ТУ 4861-001-85589750 и по ТУ 4861-005-85589750 для взрывозащищенного варианта изготовления. Вся продукция сертифицирована.
Общие сведения
• Давление: от 100 Па до 1 800 Па
• Типоразмеры: с 2,5 по 12,5
• Лопатки: 12 шт, загнутые назад
• Материальное исполнение: Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
• Относительный диаметр рабочего колеса: 0,9; 0,95; 1; 1,05; 1,1
Основные выпускаемые типоразмеры
Конструктивные особенности

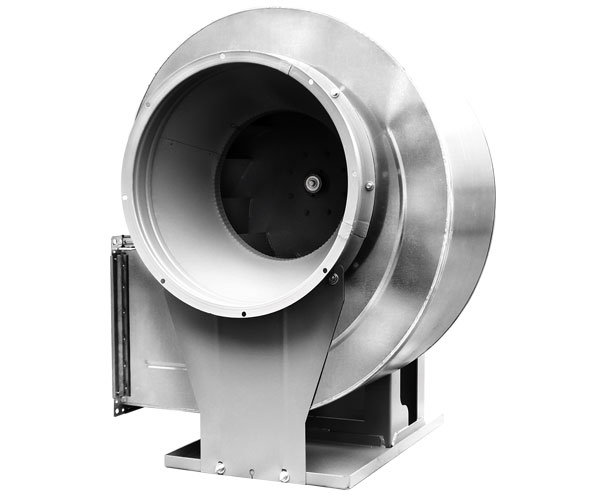

Вентилятор ВР 86-77 представляет собой моноблочную конструкцию, где на раме (станине) установлен спиральный поворотный корпус (кожух), внутри которого расположено рабочее колесо с 12 лопатками, загнутыми назад. В зависимости от направления вращения, выделяют вентиляторы правого и левого вращения.
Вентиляторы ВР 86-77 изготавливаются в следующих конструктивных исполнениях: исполнение 1 (рабочее колесо смонтировано на валу приводного электродвигателя), исполнение 3 (рабочее колесо соединяется с электродвигателем через промежуточную подшипниковую опору) и исполнение 5 (рабочее колесо соединяется с электродвигателем через промежуточную подшипниковую подпору и клиноременную передачу).
Условия эксплуатации вентилятора ВР 86-77
ВР 86-77 может эксплуатироваться в климатических регионах У (умеренный) и Т (тропический) при t° окружающей среды -40°С…+40°С по 2 и 3 категории размещения. При условии защиты двигателя от воздействия внешних факторов окружающей среды допускается использовать вентилятор в условиях У по 1 категории размещения.
Основные варианты изготовления
индекс | назначение и материалы |
— | Общепромышленное исполнение, материал — углеродистая сталь |
Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
