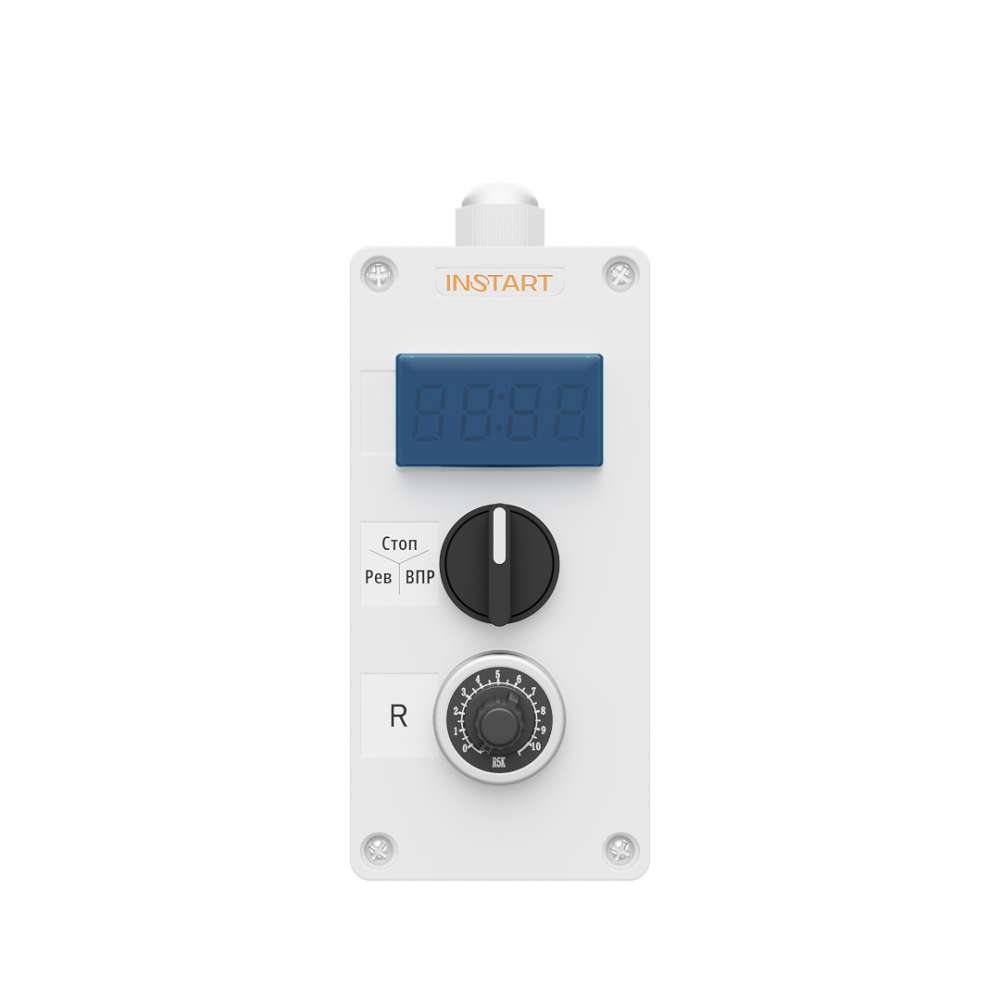

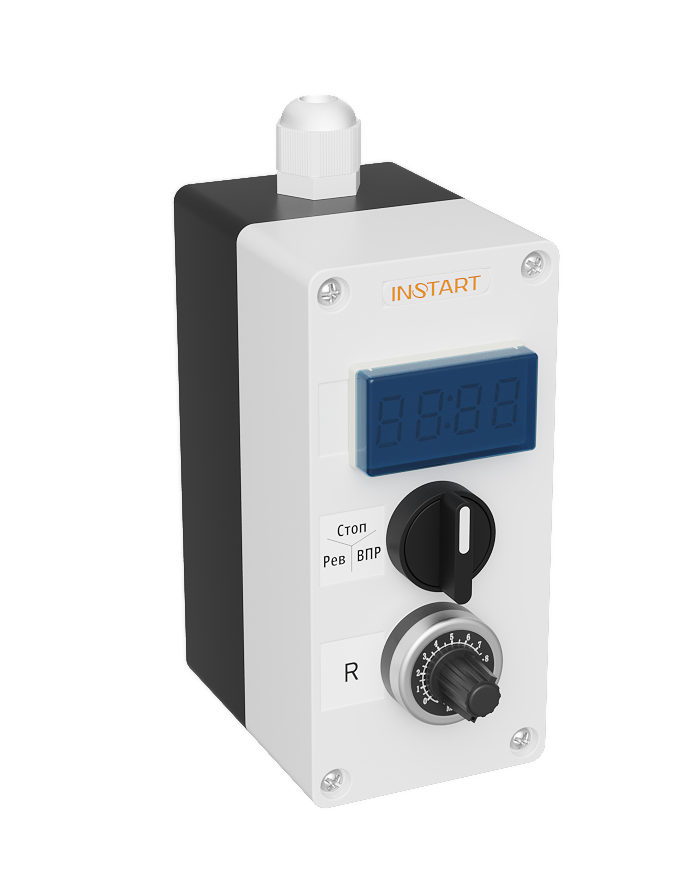

Пульт дистанционного управления INSTART ПУ-3-621

Пульт управления (ПУ) — предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами. Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

Система обозначений

ПУ-3- ХYZ

ПУ-3 - корпус кнопочного поста на 3 места. Х - тип индикатора: 0 - индикация отсутствует. 1 - лампаLEDзеленая, матрица 22 мм. напряжение 24VDC. 2 - лампаLEDзеленая, матрица 22 мм. напряжение 230VAC. 3 - измеритель аналоговых сигналов ИТП-14, матрица 22 мм. 4 - лампаLEDкрасная, матрица 22 мм. напряжение 24VDC. 5 - лампаLEDкрасная, матрица 22 мм. напряжение 230VAC. 6 — измеритель аналоговых сигналов ИТП-11, матрица 22 мм. Y - кнопки/переключатели: 0 - кнопки/переключатели не устанавливаются. 1 - переключатель с фиксацией 2 позиции 1НО, матрица 22 мм. 2 - переключатель с фиксацией 3 позиции 2НО, матрица 22 мм. 3: - кнопка зеленая Пуск 1НО, матрица 22 мм. - кнопка красная Стоп 1НЗ+1НО, матрица 22 мм. 4: - кнопка зеленая Пуск 1НО, матрица 22 мм. - кнопка красная Стоп 1НЗ+1НО, матрица 22 мм. - переключатель с фиксацией 2 позиции 1НО, матрица 22 мм. 5: - кнопка зеленая Пуск 1НО, матрица 22 мм. - кнопка красная Стоп 1НЗ+1НО, матрица 22 мм. - кнопка черная Реверс 1НО, матрица 22 мм. 6 - комбинированная кнопка Пуск-Стоп, матрица 22 мм. Z- потенциометр. 0 - потенциометр не устанавливается. 1 - потенциометр 5 кОм 2 Вт.

Габаритные размеры

— — — — — — — — —

Серия ПУ	Габаритные размеры, мм
	Д	Ш	Г
ПУ-3-ХYZ	180	72	95

Установочные размеры

Серия ПУ	Установочные размеры, мм
	Д	Ш
ПУ-3-ХYZ	115	54
