Описание

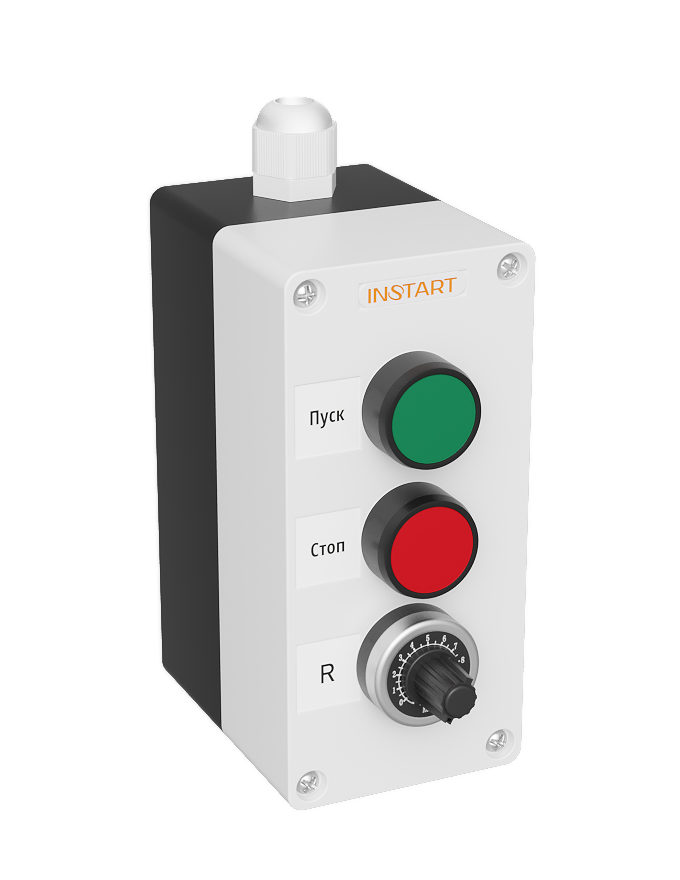

ПУ-3-031 – пульт управления, оснащённый кнопками пуск, стоп. Предназначен для управления пуском, остановом, изменения опорного сигнала частоты.
Пульт управления (ПУ) — предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

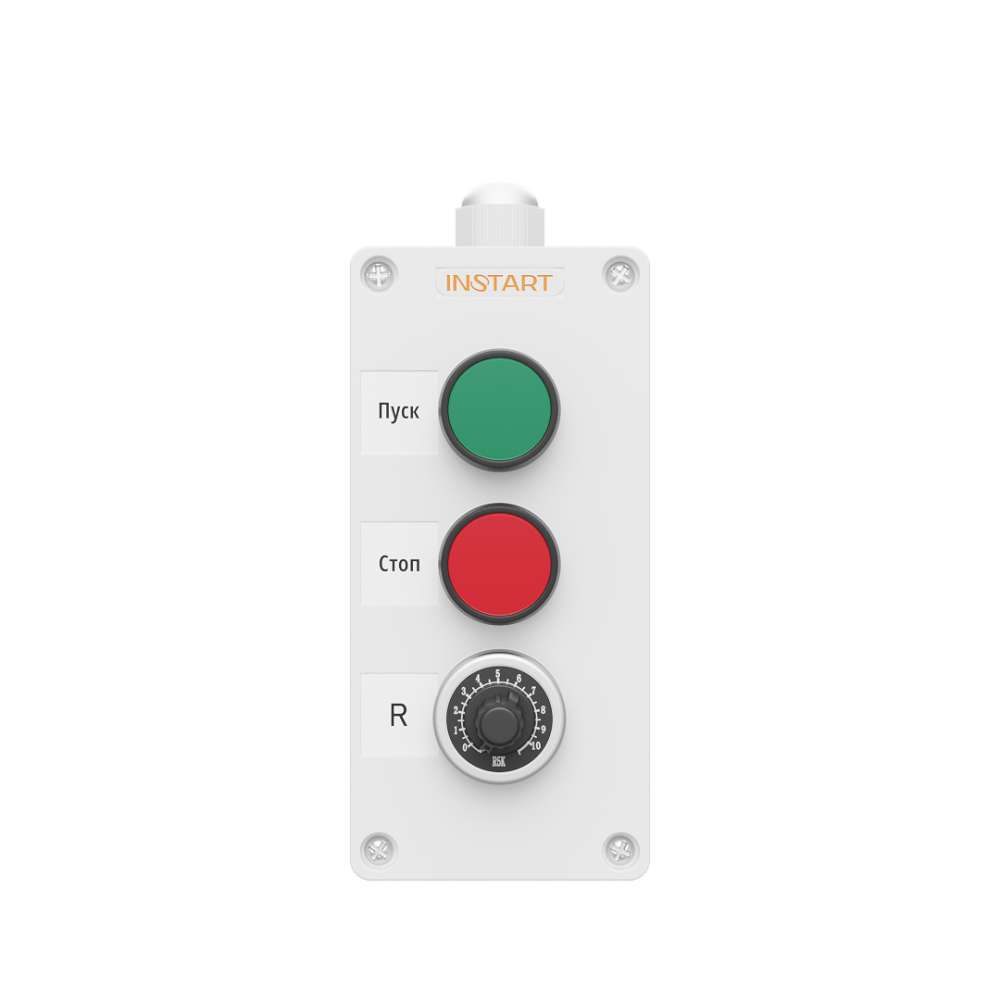

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.
Характеристики
Система обозначений
ПУ-3- ХYZ
ПУ-3 – корпус кнопочного поста на 3 места.
Х – тип индикатора: Y – кнопки/переключатели: Z– потенциометр. |
Габаритные размеры
—
—
—
—
—
—
—
—
—
Серия ПУ | Габаритные размеры, мм | ||
Д | Ш | Г | |
ПУ-3-ХYZ | 180 | 72 | 95 |
Установочные размеры
Серия ПУ | Установочные размеры, мм | |
Д | Ш | |
ПУ-3-ХYZ | 115 | 54 |
