Описание

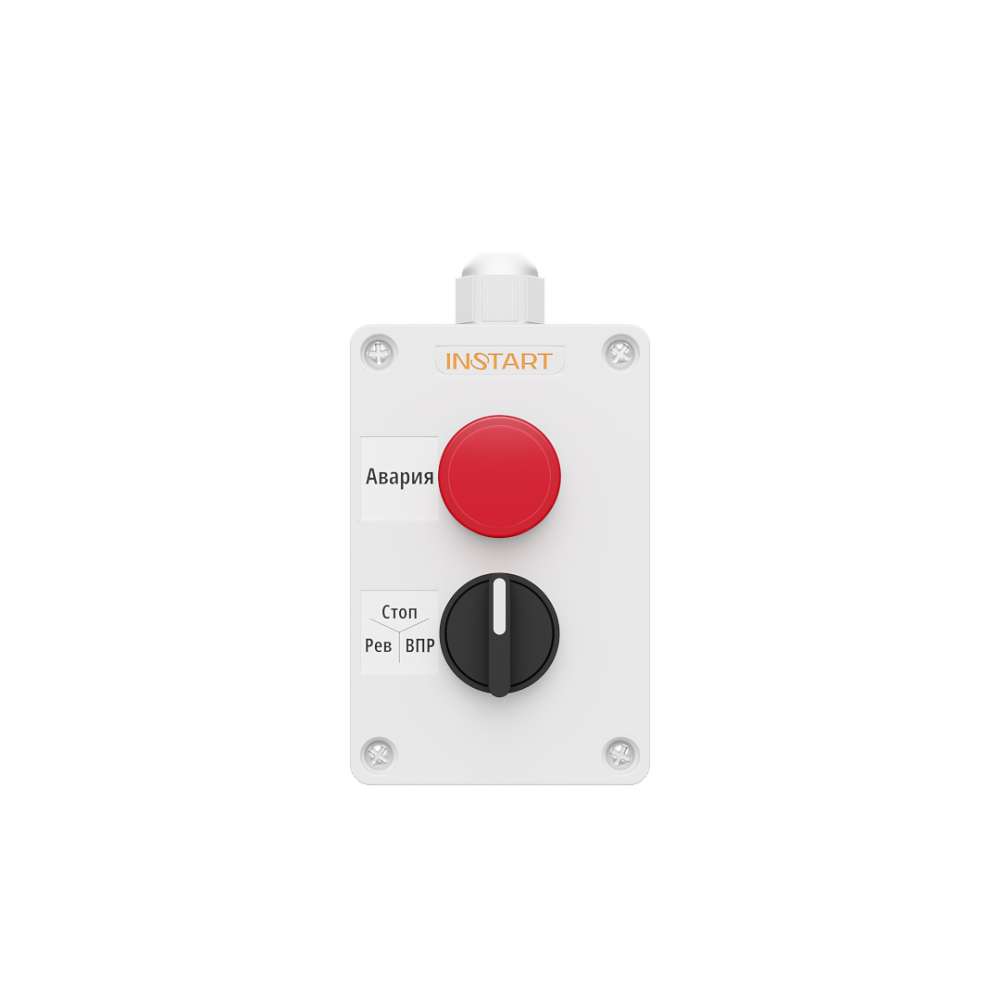

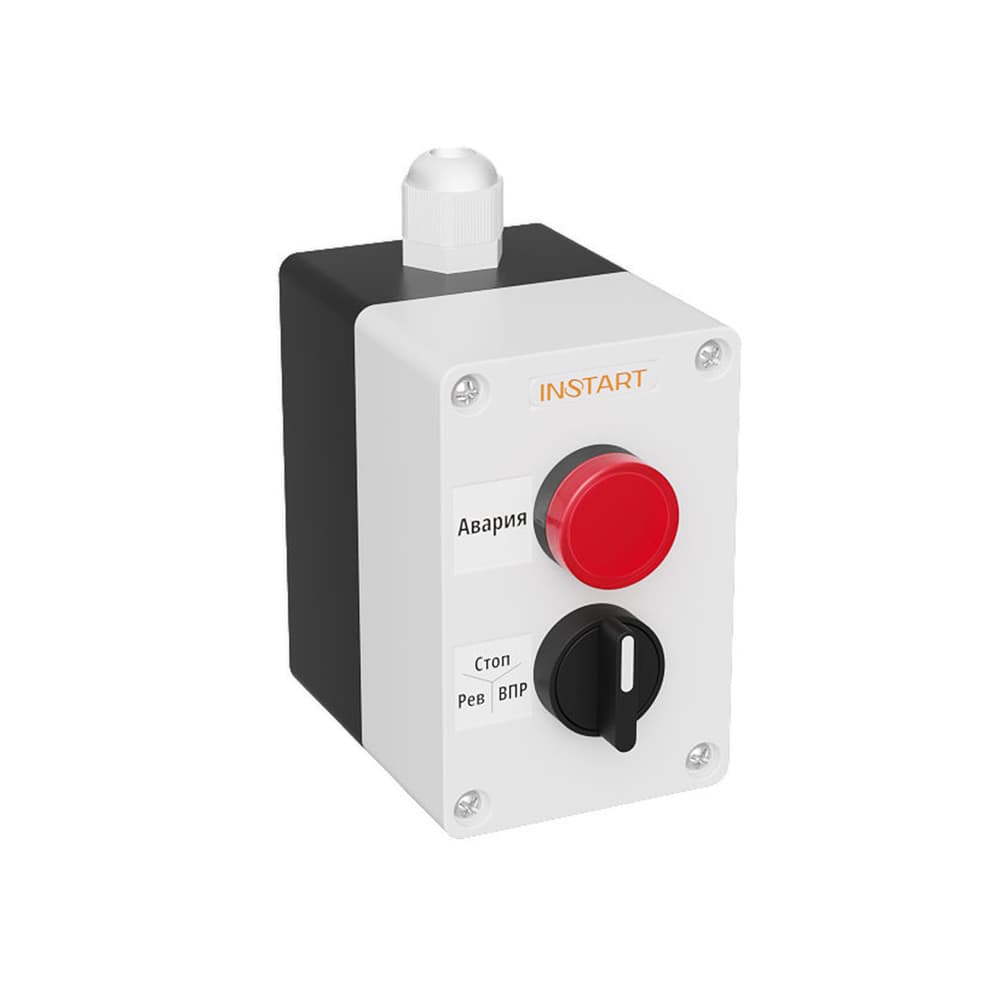

ПУ-2-420 – пульт управления, оснащённый 3-х позиционным переключателем и индикацией в виде красной лампы 24 В. Предназначен для управления пуском, остановом, направлением вращения электродвигателя и индикации аварии преобразователя частоты.
Пульт управления (ПУ) — предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.
Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.
Характеристики
Система обозначений
ПУ-2- ХYZ
ПУ-2 – корпус кнопочного поста на 2 места.
Х – тип индикатора: Y – кнопки/переключатели: 4: Z– потенциометр. |
Габаритные размеры
—
—
—
—
—
—
—
—
—
Серия ПУ | Габаритные размеры, мм | ||
Д | Ш | Г | |
ПУ-2-ХYZ | 125 | 72 | 95 |
—
Установочные размеры
Серия ПУ | Установочные размеры, мм | |
Д | Ш | |
ПУ-2-ХYZ | 90 | 54 |
